变频器开关电源维修技巧是电力电子设备维护中的重要环节，其故障率约占变频器总故障的30%左右，掌握科学的维修方法可大幅缩短故障处理时间，开关电源作为变频器的控制核心供电单元，一旦失效将导致整个系统停机，以下从故障诊断、关键检测、常见维修及预防措施等方面展开详细说明。
故障诊断与初步判断
维修前需通过现象初步定位故障范围，常见表现包括：输出电压异常（如无输出、电压偏高或偏低）、输出纹波过大、频繁启动烧毁保险等，此时应先观察外观，检查有无明显元件烧焦、电容鼓包、虚焊或PCB板发黑痕迹，再用万用表测量输入端电阻值，排除短路性故障后通电测试，对于间歇性故障，可采用轻敲法或冷却法辅助判断，即轻击电路板观察故障是否重现，或用电吹风冷风档吹扫 suspected 元件看故障是否消失。
关键电路检测技巧
开关电源的核心电路主要包括输入滤波、整流滤波、PWM控制、高频变压器及输出整流等部分,需重点检测以下节点：
-
输入电路检测：
使用万用表二极管档测量整流桥（如GBU系列）四个引脚，正向压降应在0.5-0.7V，若短路或开路需更换，同时检查限流电阻（通常为5-10Ω/5W）是否熔断,该电阻易因输入电压波动或后级短路而烧毁。 -
PWM控制器检测：
常用型号有UC384x、KA3525等，需测量其供电脚（如VCC，通常12-20V）、反馈脚（FB）及输出驱动脚（OUT），正常工作时VCC端应有稳定电压，输出脚应输出脉冲波形（可用示波器检测频率约20-100kHz），若VCC电压波动，需检查启动电阻（如100-200kΩ）及供电电容。

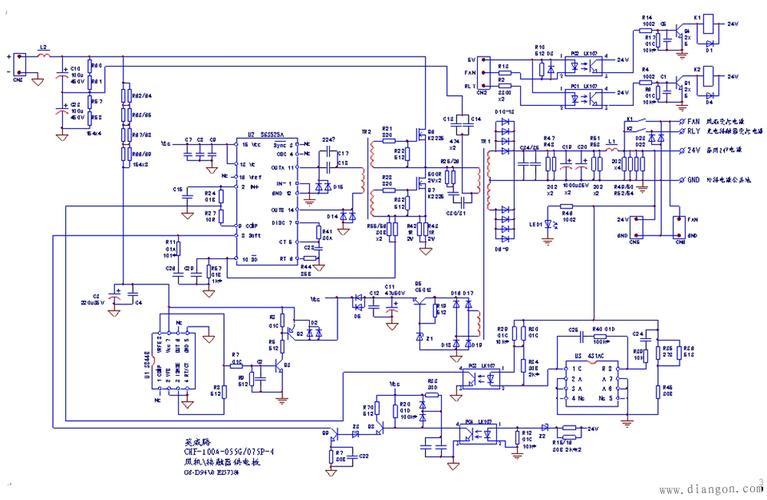

（图片来源网络，侵删） -
高频变压器与开关管检测：
高频变压器次级绕组直流电阻应小于1Ω，初级绕组阻值通常为几欧姆至几十欧姆，开关管（常见型号FQP50N06、2SK1794等）需用万用表电阻档检测三个极间有无短路，特别注意G-S极间是否被击穿（正常应有几十千欧阻值）。 -
输出电压检测：
开关电源通常有多路输出（如+5V、+12V、+24V），需在空载和带载状态下分别测量，空载时若电压异常偏高，可能反馈回路失效（如光耦PC817或稳压芯片TL431损坏）；带载时电压下降过大，需检查输出滤波电容是否老化（容值下降会导致纹波增大）。
常见故障维修案例
| 故障现象 | 可能原因 | 维修方法 |
|---|---|---|
| 输出电压无 | 保险丝熔断、整流桥短路 | 更换同规格保险丝（如3.15A/250V），用万用表检测整流桥并更换损坏元件 |
| 输出电压偏低（如+12V→8V） | 输出滤波电容失效、负载过重 | 用电容表测量电容容值，若小于标称值50%则更换；断开负载测电压，若恢复正常则检查后级电路 |
| 频繁烧毁开关管 | 驱动电路异常、变压器匝间短路 | 检测驱动波形（示波器观察有无振荡），用LCR电桥测变压器初级电感值是否异常 |
| 电压纹波过大 | 滤波电容虚焊、PWM频率异常 | 重新焊接电容引脚，检测控制器定时电阻电容是否变值 |
维修注意事项
- 安全防护：断电后需对滤波电容（如450V/470μF）进行放电，避免残留电荷击穿元件或造成电击。
- 元件代换原则：更换开关管时需注意耐压值（VDS≥600V）、电流值（ID≥10A）及封装形式；更换电容时需确保耐压值、容值及温度等级（如105℃）符合要求。
- 参数调整：维修后需用调压器逐步升高输入电压（0-220V），观察输出电压稳定性,避免因元件参数差异导致新的故障。
相关问答FAQs
Q1：变频器开关电源启动瞬间烧保险，如何快速定位故障点？
A：首先断开开关变压器次级所有负载，若保险不再熔断，说明故障在后级整流电路（如滤波电容、稳压管短路）；若仍熔断，则重点检查前级电路，包括整流桥、开关管及尖峰吸收电路（如RCD缓冲回路），可用万用表二极管档逐个检测元件，重点排查开关管C-E极是否击穿。
Q2：维修后开关电源输出电压纹波过大，如何解决？
A：纹波过大通常与滤波电路有关，需检查输出电解电容是否鼓包或失容（可用电容表测量ESR值，正常应小于0.1Ω），若电容正常，则可能是PWM控制器反馈回路参数漂移，需检查分压电阻（如10kΩ/1%）精度是否下降，或更换光耦PC817改善线性度，开关频率过低（如低于20kHz）也会导致纹波增大,需检测定时电阻电容是否变值。
