变频器维修过程中，带假负载是验证维修效果、确保设备安全恢复运行的关键步骤，假负载测试能够模拟变频器在实际工作中的负载情况，帮助维修人员判断变频器输出是否正常、保护功能是否有效，同时避免因直接接真实负载而可能造成的二次损坏，以下是变频器维修中带假负载的详细操作流程、注意事项及常见问题处理。
假负载的类型及选择
假负载根据工作原理可分为电阻性假负载、电感性假负载和复合式假负载，维修时需根据变频器功率和测试需求选择合适的类型，电阻性假负载（如碘钨灯、电炉丝、专用电阻箱）具有结构简单、成本低、功率因数接近1的优点，适用于大多数通用变频器的测试；电感性假负载（如三相异步电动机作为发电机运行或专用电感器）能模拟真实电动机的感性负载特性，适用于对动态性能要求较高的测试；复合式假负载则结合电阻和电感特性，可更真实地模拟实际工况，但成本较高且接线复杂，对于中小功率变频器（≤55kW），通常选用电阻性假负载；大功率变频器（≥75kW）建议采用复合式假负载或电感性假负载,以避免电阻性负载在启动瞬间产生的冲击电流损坏变频器。
假负载前的准备工作
- 安全防护：确保测试环境干燥、通风，远离易燃易爆物品；操作人员需佩戴绝缘手套、护目镜，使用绝缘工具，并在变频器输入端安装隔离变压器，防止触电风险。
- 设备检查：确认变频器主回路（整流模块、逆变模块、电解电容）已修复，控制回路接线正确，无短路或虚接现象；假负载本身需进行阻值测量，确保无开路或短路故障，功率参数需与变频器匹配（一般假负载功率为变频器额定功率的50%-70%）。

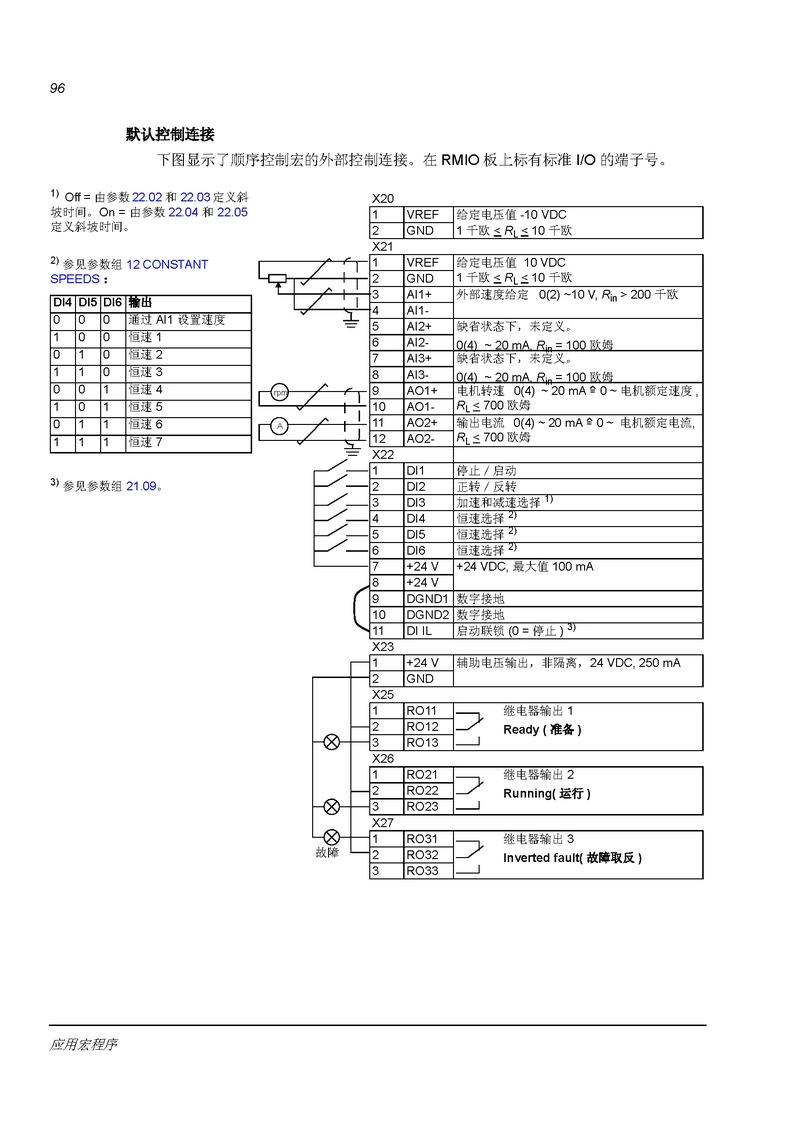

- 参数设置：根据假负载类型正确设置变频器参数，如将电机参数（额定电压、电流、频率）与假负载特性匹配，限制输出电流（通常设置为额定电流的80%-90%），关闭矢量控制等高级功能（避免因参数不匹配导致报错）。
带假负载的操作步骤

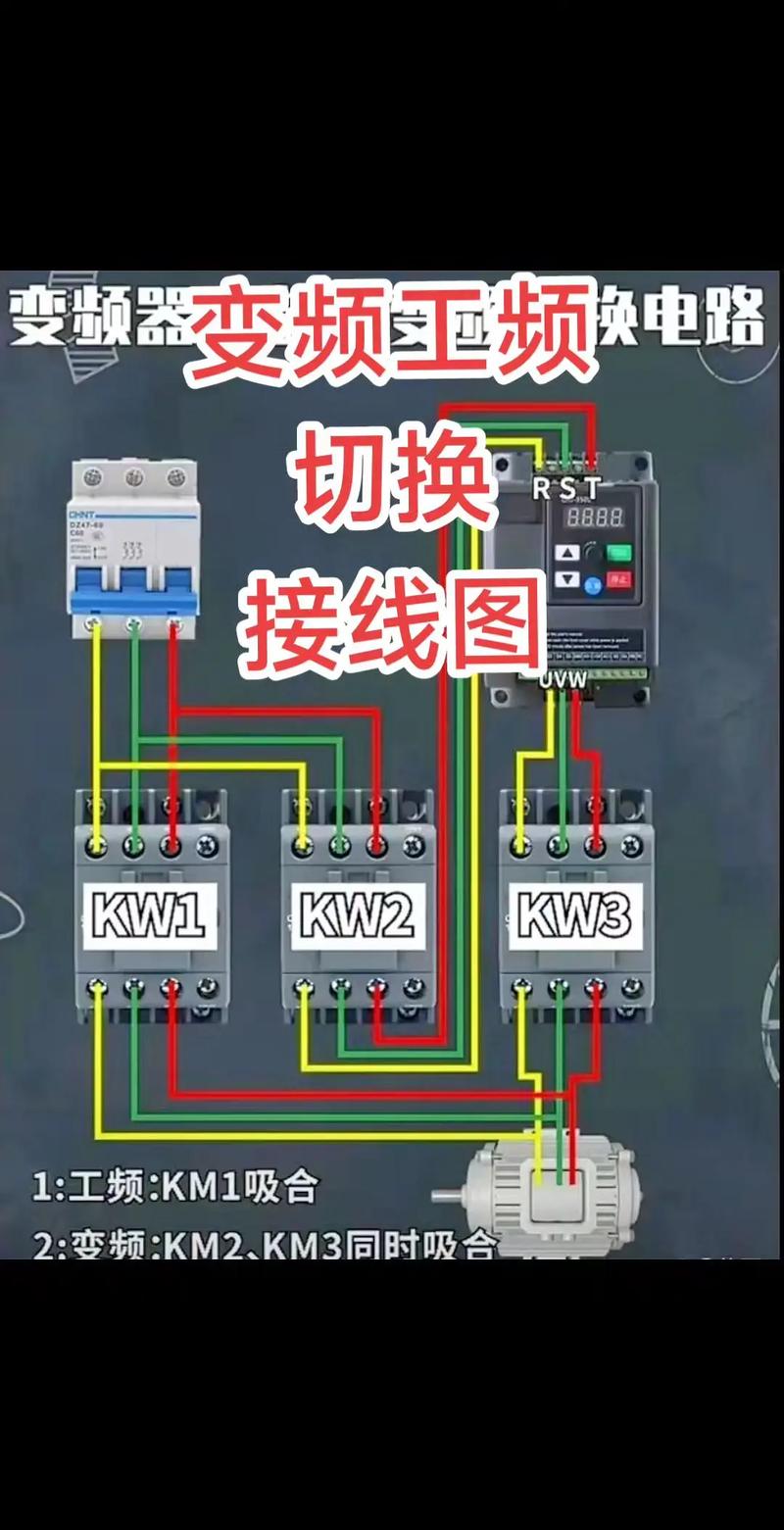

- 主回路接线：断开变频器与原负载的连接，将假负载接入变频器输出端（U、V、W三相），确保接线牢固相序正确；对于电阻性假负载，可采用星形或三角形接法，但需注意其工作电压与变频器输出电压匹配（如380V变频器选用星形接法的220V负载时，需串联电阻分压）。
- 上电测试：先进行空载通电测试，检查变频器显示是否正常（无报警代码），风机、继电器是否工作正常；逐步提升输出频率（从0Hz开始，每5Hz停留10秒），观察输出电压是否线性上升，三相电压是否平衡（不平衡度应≤5%）。
- 负载运行测试：将频率提升至额定频率（如50Hz），观察假负载工作状态（如碘钨灯亮度是否稳定、电流是否正常），持续运行30分钟以上，监测模块温度（IGBT模块温度应≤85℃）、直流母线电压波动（波动范围应≤±5%额定电压）。
- 动态性能测试：进行加减速测试（设置加速时间10s、减速时间10s），观察输出电流是否突变、是否有过流报警；模拟过载情况（如降低输出频率至30Hz，再突升到50Hz），检查过载保护功能是否在设定时间内动作（通常为变频器额定电流的120%，1分钟动作）。
- 停机检查：测试完成后，先将频率降至0Hz，待输出电压完全降为0后，再断开输入电源，对假负载和变频器进行冷却，检查接线端子有无松动、元器件有无异常发热或烧蚀痕迹。
常见问题及注意事项
- 假负载过热：长时间测试时，电阻性假负载温度可能急剧升高，需配备散热风扇或采用间歇性工作模式（如运行10分钟、停5分钟），避免烧毁假负载或引发火灾。
- 输出电压不平衡：若三相输出电压差值超过10%，需检查逆变模块驱动信号是否一致、输出端子是否氧化松动，或假负载三相阻值是否匹配（阻值误差应≤5%）。
- 过流报警频繁：可能是假负载启动电流过大（如电阻性负载冷态阻值远小于热态阻值），可通过“转矩提升”功能适当降低启动转矩，或选择具有软启动特性的假负载。
- 接地故障报警：需检查假负载外壳是否可靠接地，变频器输出电缆屏蔽层是否单端接地,避免因接地不良导致误报警。
相关问答FAQs
Q1：为什么变频器维修后必须带假负载测试，不能直接接真实负载？
A：假负载测试能隔离真实负载的潜在风险（如电机短路、机械卡死导致变频器过流损坏），同时便于观察输出波形、电流电压等参数是否正常，直接接真实负载若存在故障，可能引发变频器二次损坏（如模块炸裂、电容鼓包），且真实负载的动态特性（如惯性冲击）可能掩盖变频器本身的控制问题,影响故障判断准确性。
Q2：使用电风扇作为假负载是否可行？需要注意什么？
A：电风扇（如工业排风扇）可作为小型变频器（≤7.5kW）的简易假负载，其功率随转速变化近似为二次方关系，能模拟部分轻载工况，但需注意：① 选择三相异步风扇，避免单相风扇因缺相烧毁；② 风扇功率需远小于变频器额定功率（建议≤30%），避免过载；③ 长时间测试需固定风扇叶片，防止因震动移位导致负载波动；④ 风扇噪音较大，需做好隔音防护，且需定期清理扇叶灰尘,避免散热不良导致电机过热烧毁。
