西门子PLC电源板维修是工业自动化领域常见的技术工作，其核心在于通过系统性的检测与故障分析，快速定位问题并恢复电源板的正常功能，西门子PLC电源板作为为PLC核心模块提供稳定直流电源的关键部件，一旦出现故障，可能导致整个控制系统停机,因此掌握维修方法对保障生产连续性具有重要意义。

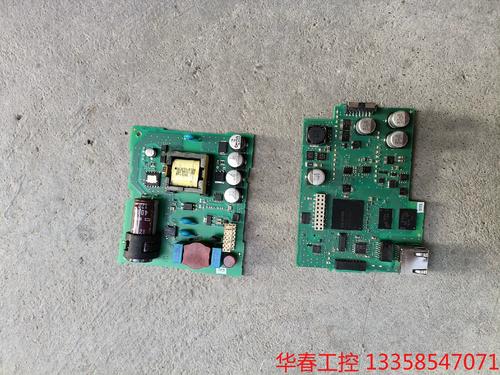

维修前需做好准备工作，包括断电操作、佩戴防静电手环、准备万用表、示波器、焊接工具及备用元器件等，首先观察电源板外观，检查有无明显烧焦、鼓包、元件断裂或虚焊现象，尤其关注滤波电容、整流桥、开关管、PWM控制器等关键部位，对于有焦味或明显损坏的元件，需重点排查，接下来进行静态检测，使用万用表二极管档测量整流桥的正反向电阻，判断有无短路；检测开关管（如MOSFET、IGBT）的极间电阻，避免因短路导致通电后进一步损坏；检查PWM控制器（如UC384x系列）的供电引脚是否对地短路，若发现短路，需逐个排查外围元件，如续流二极管、尖峰吸收电路等,直至找到短路点并更换损坏元件。

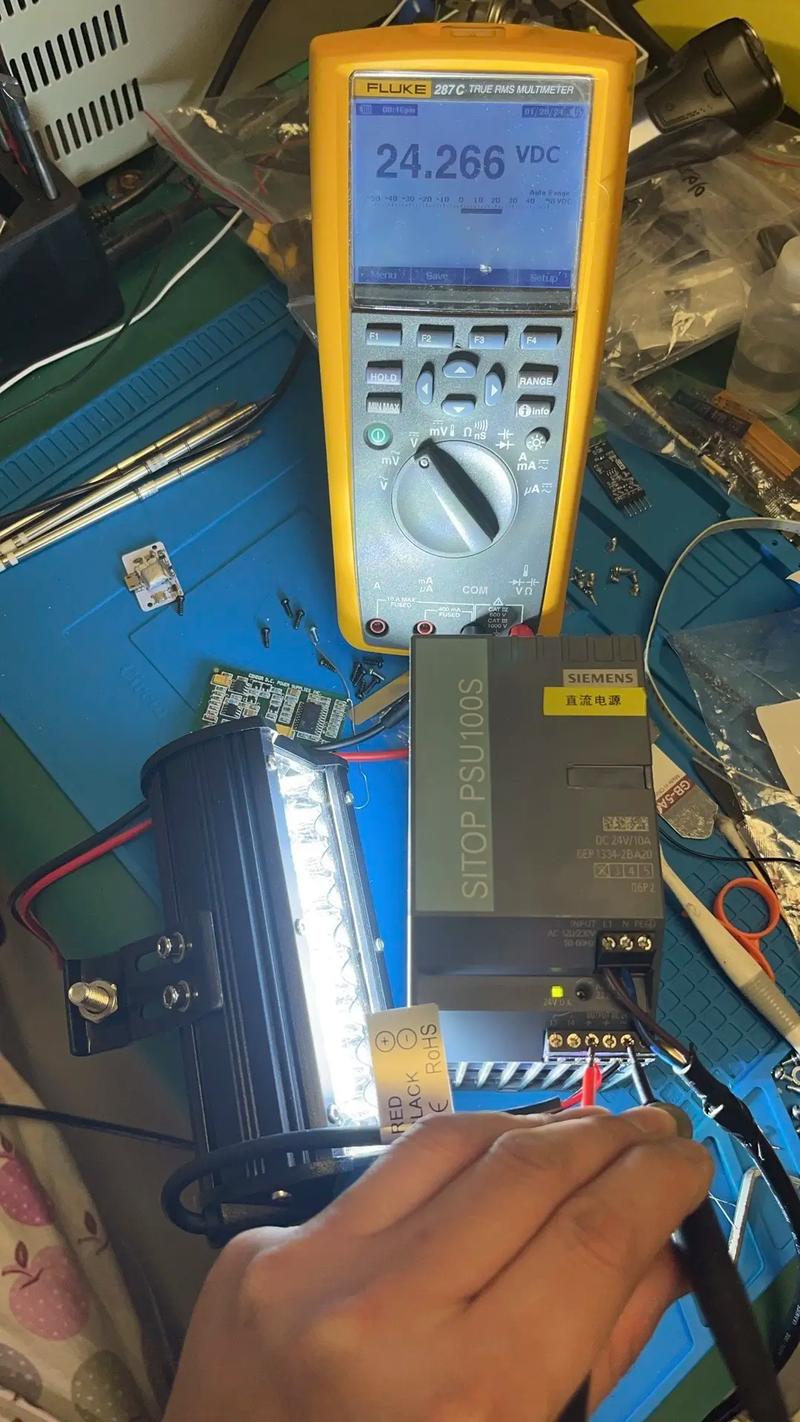

静态检测正常后，可进行通电测试，但需 caution！建议先使用调压器缓慢升高输入电压，同时监测输出电压是否稳定，正常情况下，西门子PLC电源板输入多为AC 220V，输出DC 24V（部分为DC 5V或DC 10V），输出电压波动范围通常需在±5%以内，若通电后无输出，需检查PWM控制器是否起振，可通过示波器观察其输出端是否有PWM波形；若无波形，检查反馈电路（如光耦、TL431）及启动电阻是否正常，若输出电压偏高或偏低，多与稳压反馈电路相关，需检查光耦的工作状态、TL431的基准电压及分压电阻是否漂移，开关变压器的故障（如匝间短路）也可能导致输出异常,可通过测量初级绕组电感或替换法判断。
以下是西门子PLC电源板常见故障及维修要点汇总：
| 故障现象 | 可能原因 | 维修方法 |
|---|---|---|
| 无输出电压 | 输入保险丝熔断、整流桥短路 | 更换保险丝（需检查短路原因），更换整流桥 |
| 输出电压偏低 | 滤波电容容量下降、反馈电路故障 | 更换滤波电容，检查光耦、TL431及分压电阻 |
| 输出电压不稳 | PWM控制器损坏、开关管性能不良 | 更换PWM控制器或开关管，检查驱动电路波形 |
| 电源板异响或发烫 | 开关变压器匝间短路、散热不良 | 更换开关变压器，清理散热器或更换风扇 |
| 部分功能模块失效 | 辅助电源故障、稳压芯片损坏 | 检测辅助输出电压，更换对应稳压芯片（如LM2596等） |

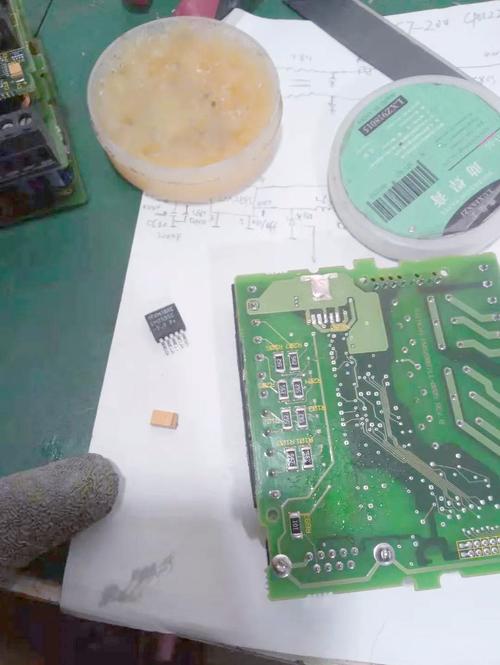

维修过程中需注意元件代换原则：替换的电容耐压值、容量需原值或略高；开关管的耐压、电流及放大倍数需满足要求；PWM控制器型号需一致或直接兼容，焊接时避免虚焊、短路，焊接后需用酒精清洁板面，防止残留焊渣导致短路，对于多层板维修，需谨慎操作,避免因过热损坏内层线路。
相关问答FAQs：
-
问：西门子PLC电源板通电后即跳闸，如何排查？
答：首先断开电源板输出端，测量输入端电阻，若仍短路，说明输入回路存在故障，重点检查整流桥、滤波电容及EMI滤波电路；若断开输出后电阻正常，则问题可能在输出端，检查负载是否短路或输出整流管、滤波电容是否击穿。 -
问：维修后的电源板输出电压纹波过大，是什么原因？
答：纹波过大通常与滤波电路有关，需检查输出滤波电容是否容量下降或ESR增大，也可增加并联电容改善；开关管波形异常、驱动信号不足或开关变压器漏感过大也可能导致纹波过大,需用示波器进一步排查具体环节。
