在液晶显示器的维修领域,“FA”是一个具有特定含义的术语，它通常指“Failure Analysis”的缩写，即“故障分析”，故障分析是维修过程中的核心环节，是指通过系统性的方法对故障显示器进行检测、诊断和定位，找出故障的根本原因，并为后续的维修和修复提供依据的过程，一个完整的故障分析流程不仅需要维修人员具备扎实的电子电路知识、液晶显示原理以及丰富的实践经验，还需要借助专业的工具和设备，按照科学严谨的步骤进行操作，以确保故障定位的准确性和维修效率。
液晶显示器的故障表现多种多样,常见的包括黑屏、白屏、花屏、亮线暗块、色彩异常、无法开机、亮度不均、闪屏等，这些故障现象可能源于不同的原因，例如电源电路问题、驱动板（主板）故障、高压板（高压条）故障、背光模组损坏、逻辑板故障、屏幕本身（液晶面板）损坏，甚至是软件或接口问题，故障分析的首要任务就是根据用户描述的故障现象和初步观察到的具体情况，确定故障的大致范围，然后逐步缩小排查范围，最终锁定故障点。
故障分析的第一步是“问诊”和“初步观察”，维修人员需要向用户详细了解故障发生的过程，例如显示器是突然无法工作还是逐渐出现问题，是否有异响、异味，故障发生前是否有过磕碰、进水或电压波动等情况，这些信息对于判断故障的性质和可能的原因至关重要，初步观察则包括检查显示器的外观，是否有明显的物理损伤，如屏幕碎裂、外壳破裂等；检查电源线和信号线是否连接良好，接口是否有氧化或损坏；开机后观察指示灯的状态，例如电源指示灯是否亮起，颜色是否正常，这些都能为后续的电路检测提供重要线索。

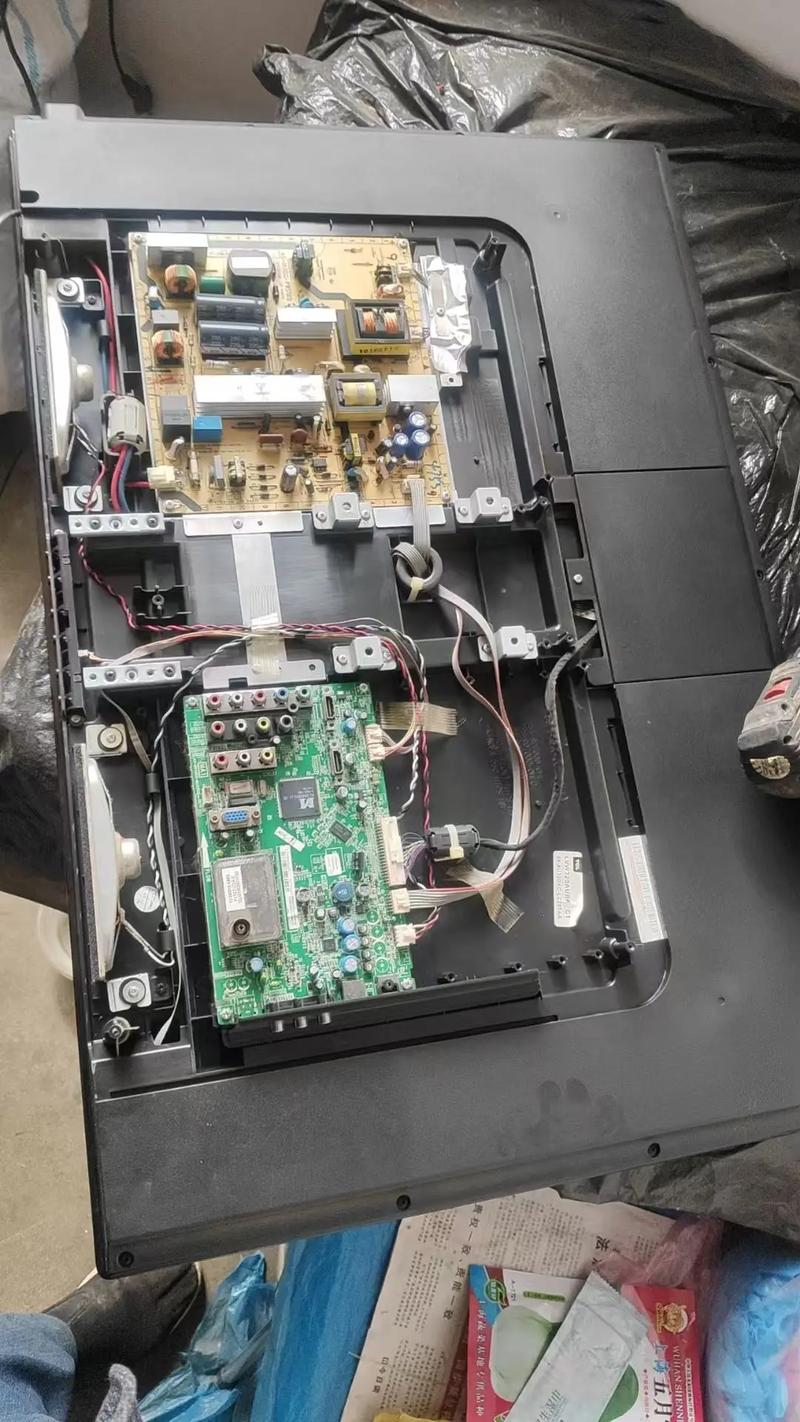

接下来是“电源检测”，电源电路是显示器工作的基础，如果电源部分出现故障，整个显示器将无法正常工作，维修人员通常会使用万用表测量电源板输出的各组电压是否正常，常见的电压如+12V、+5V、+3.3V等，这些电压为显示器的不同模块供电，如果某路电压输出异常或完全没有输出，则需要进一步检测电源板上的关键元器件，如保险丝、整流桥、滤波电容、开关管、PWM控制器等，保险丝熔断通常意味着存在严重的短路故障，需要重点检查后级电路是否有元器件被击穿，电源检测的目标是确保电源部分能够提供稳定、准确的电压，排除因供电问题导致的各种故障。
电源检测正常后,若显示器仍存在故障，则需进行“信号通路与驱动电路检测”，这部分涉及显示器将电信号转换为图像显示的核心过程，信号从外部接口（如HDMI、DVI、VGA）输入后，首先进入驱动板（主板），驱动板负责对信号进行处理，包括A/D转换（如果是模拟信号）、Scaler处理（图像缩放和画质处理）、LVDS/TTL信号转换等，然后将处理后的信号传输给逻辑板，逻辑板进一步驱动液晶面板内的TFT薄膜晶体管，控制液晶分子的转动，从而形成图像，这一环节的故障可能导致图像异常、无图像或图像不稳定等，维修人员会使用示波器检测关键测试点的信号波形，如输入的RGB信号、时钟信号、数据信号，以及输出的LVDS/TTL信号是否正常，如果LVDS信号线某路数据信号缺失，可能会导致屏幕上出现垂直亮线或色块，驱动板上的存储芯片（如24Cxx系列）数据丢失也可能导致图像异常或无法开机，此时可能需要进行刷机操作。
对于“黑屏”或“亮度不足”的故障，“背光检测”是必不可少的一环，液晶面板本身不发光，需要背光模组提供光源，背光模组主要由灯管（或LED灯珠）、导光板、反射膜、扩散膜等组成，而驱动背光工作的是高压板（对于CCFL背光）或恒流源（对于LED背光），维修人员会开机观察在强光下屏幕上是否有非常微弱的图像，以判断是否为背光未点亮导致的黑屏，对于CCFL背光，需要测量高压板输出的高压是否正常（通常为几百到一千多伏），以及灯管是否点亮（可通过观察灯管两端是否有微光或听是否有放电声判断），对于LED背光，则需要测量恒流源输出的电流和电压是否正常，以及LED灯珠是否损坏（可通过万用表二极管档测量或替换法判断），背光驱动电路的故障点可能包括高压变压器、开关管、电容、IC驱动芯片等。
当上述所有外部电路和驱动电路均检测正常,但显示器仍存在故障时，则需要考虑“液晶面板故障”，液晶面板是显示器最核心也是最昂贵的部件，其故障通常表现为固定的亮点、暗点、亮线、暗线、大面积色斑或漏液等，面板故障通常是由于TFT晶体管损坏、线路断裂、驱动IC损坏或液晶材料老化等原因造成的，对于面板故障的判断需要非常谨慎，因为一旦确定是面板损坏，维修成本可能非常高，甚至接近或超过一台新显示器的价格，通常建议用户更换显示器，维修人员会通过观察故障特征、对比测试法（将好的驱动板或逻辑板替换到故障机上）等方式来确认是否为面板本身的问题，如果故障现象不随信号输入或驱动板更换而改变，且故障模式固定，则很大概率是面板故障。
为了更清晰地展示液晶显示器故障分析中常见故障现象、可能原因及检测方法，可以参考以下表格：
| 常见故障现象 | 可能原因 | 主要检测方法 |
|---|---|---|
| 完全无反应，电源指示灯不亮 | 电源电路故障（保险丝熔断、电源芯片损坏等）、电源线问题 | 测量电源板输入输出电压，检查保险丝，目测电源板有无明显损坏元件 |
| 电源指示灯亮，但黑屏 | 背光未点亮（高压板故障、灯管/LED损坏）、驱动板故障、逻辑板故障、面板故障 | 观察屏幕有无微弱图像，测量高压板/恒流板输出，检测驱动板输出信号 |
| 花屏、图像扭曲、色彩异常 | 驱动板故障（信号处理异常、存储器问题）、逻辑板故障、排线接触不良、信号线问题 | 检查信号线接口，使用示波器检测RGB/LVDS信号，替换驱动板或逻辑板测试 |
| 局部亮线/暗线、固定亮点/暗点 | 液晶面板TFT损坏、排线断裂、驱动IC部分损坏 | 仔细观察故障特征，替换法排除驱动板和逻辑板故障，判断为面板内部损坏 |
| 闪屏、图像抖动 | 高压板工作不稳定、电源电压波动、驱动板信号输出不稳定 | 测量电源各路电压稳定性，检测高压板输出波形，替换高压板或驱动板测试 |
“FA”即故障分析在液晶显示器维修中扮演着至关重要的角色，它是一个由表及里、由简到繁、逐步深入的系统工程，维修人员需要综合运用理论知识和实践经验，借助专业工具，通过细致的检测和逻辑推理，准确判断故障原因，才能制定出合理的维修方案，避免盲目更换元器件，提高维修的成功率和效率，同时为用户节省维修成本，一个优秀的故障分析能力，是衡量维修人员专业水平的重要标志。
相关问答FAQs：
问1：液晶显示器出现“白屏”故障，通常在故障分析中应优先考虑哪些方面？
答：液晶显示器出现“白屏”故障，通常意味着显示器能够正常工作，但图像信号未能正确处理或驱动液晶面板，导致屏幕始终显示为白色（或带有彩色背光），在故障分析中，应优先考虑以下几个方面：1. 驱动板（主板）：白屏最常见的原因是驱动板上的GPU或Scaler芯片损坏，导致无法正确处理图像信号，或者驱动板输出的LVDS/TTL信号异常，此时屏幕会点亮，但没有图像信息，呈现白屏，2. 逻辑板：逻辑板负责接收来自驱动板的信号并将其转换为驱动TFT晶体管的电压，如果逻辑板损坏，也可能导致白屏现象，3. 液晶面板：虽然相对少见，但面板内部的TFT驱动电路或排线损坏也可能导致白屏，4. 排线连接：检查驱动板与逻辑板之间、逻辑板与液晶面板之间的排线是否松动、氧化或接触不良，接触不良也可能导致信号传输异常，出现白屏，检测时，可先观察开机指示灯是否正常，然后测量驱动板是否有正常的LVDS信号输出，若无输出，则重点排查驱动板；若有输出但屏幕仍白屏，则可能为逻辑板或面板故障。
问2：在进行液晶显示器故障分析时，使用万用表和示波器分别主要检测哪些参数，它们各自的作用是什么？
答：万用表和示波器是液晶显示器故障分析中最常用的两种工具，它们的作用和检测参数各有侧重，万用表主要用于测量直流电压、电阻、通断等，其作用是快速判断电路的供电是否正常、元器件是否短路或开路，用万用表测量电源板输出的+12V、+5V等直流电压是否在正常范围内；测量保险丝是否熔断；测量电阻、电容、二极管、三极管等元器件的阻值或是否击穿短路，万用表操作简单，适合进行初步的电压通断检测，但对于快速变化的交流信号、脉冲信号则无能为力，示波器则主要用于观察和测量电信号的波形、幅度、频率、周期等参数，其作用是深入分析信号的质量和完整性，用示波器观察驱动板输出的RGB数据信号、时钟信号是否正常，有无畸变、干扰或缺失；测量LVDS信号的差分电压和波形是否符合规范；观察开关电源的PWM驱动波形是否正常，示波器能够提供更详细的信号信息，对于判断信号处理电路、驱动电路的故障至关重要，是定位复杂故障（如花屏、图像抖动）的关键工具，万用表“看通断电压”，示波器“看波形信号”。
