影碟机电源电路维修视频是电子维修爱好者和技术人员学习电源故障排查与修复的重要资源，通过视频演示可以直观了解电路结构、故障现象及维修流程，有效提升实操能力，电源电路作为影碟机的“动力核心”，常见故障包括无法开机、输出电压异常、屡损元件等，维修时需结合电路图和实测数据逐步分析，以下从维修要点、视频学习价值及实操注意事项展开说明。

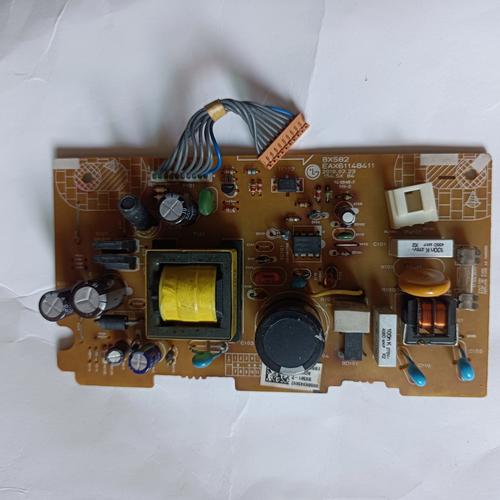

（图片来源网络，侵删）
电源电路维修核心要点
影碟机电源电路多采用开关电源设计，主要由交流输入、整流滤波、PWM控制、开关振荡、稳压输出及保护电路组成，维修时需遵循“先安全后通电、先静态后动态、先电源后负载”的原则。
- 安全防护：开关电路中滤波电容存有高压断电后仍会放电，维修前需对大容量电容（如470μF/400V以上）进行放电操作，避免触电；建议使用隔离变压器为待修机供电，防止二次回路带电。
- 外观与初检：观察电源板有无明显烧焦、元件鼓包、保险管熔断（若保险管发黑，多系后级短路或开关管击穿），用万用表二极管档检测开关管（如2SC4119、2SC2655）ce结是否短路，整流桥（如GBU系列）是否正常。
- 关键电压测试：通电后先测主滤波电容（C1）两端电压，若无300V左右直流电压，需检查交流输入回路及整流滤波电路；若电压正常但无输出，重点检测PWM芯片（如UC3842、KA3524）供电脚（7脚）电压是否高于16V启动电压，若电压低或波动，可能为启动电阻（如100kΩ/1W）变值或芯片损坏。
- 稳压与保护电路：输出电压异常需检查光耦（如PC817）及精密稳压源（如TL431），通过调节取样电阻（如10kΩ可调电阻）观察电压是否变化；若开机瞬间即保护，需排查过流检测电阻（如0.1Ω/5W）是否开路、尖峰吸收电路（如RCD缓冲网络）元件失效。
视频学习的独特优势
相比图文教程，影碟机电源电路维修视频更具实操指导性：
- 动态演示故障现象：视频可清晰展示“开机无反应”“输出电压跳变”等故障的具体表现，结合解说帮助判断故障范围，电源发出‘吱吱’声”多为负载短路或电源振荡频率异常。
- 逐步拆解测量流程：优质视频会分步骤演示万用表、示波器的使用方法，如“测开关管G极波形是否为锯齿波”“测输出端纹波电压是否低于50mV”，避免新手因操作不规范导致误判。
- 元件代换与焊接技巧：针对易损元件（如开关管、电解电容、PWM芯片），视频会演示拆焊技巧（如使用吸锡器、热风枪），并标注代换型号的注意事项（如耐压值、电流参数需匹配）。
实操维修注意事项
- 避免盲目更换元件：例如保险管熔断后，需先排查开关管、整流桥等元件是否击穿，若仅更换保险管通电，可能扩大故障。
- 记录关键参数：维修前用数字万用表记录电阻、电容的阻容值，特别是贴片元件，便于原参数代换；更换芯片后需检查其周边元件是否异常，避免芯片重复损坏。
- 负载分段检测：若电源输出电压低，可断开负载接假负载（如50W/12V灯泡），判断故障在电源板还是主板，避免误判为电源问题。
相关问答FAQs
Q1：影碟机电源通电后即烧保险管，如何快速定位故障？
A：首先断开电源板与主板的连接，单独为电源板通电（接假负载），若不再烧保险，说明主板存在短路（如整流二极管、滤波电容击穿）；若仍烧保险，需重点检查交流输入回路：①用万用表二极管档测整流桥交流输入端是否短路；②拆下开关管，测ce结是否击穿（若击穿，需检查尖峰吸收电路的RCD元件是否开路，以及PWM驱动电阻是否阻值变大）。
Q2：电源输出电压偏低（如5V输出仅3V），且伴有轻微‘吱吱’声，如何处理？
A：此现象多为电源轻载或稳压环路异常。①先检查负载是否过轻（如主板未完全接入），或输出端滤波电容（如2200μF/16V）容量下降（可用电容表测容值或并联同容量电容试验）；②测光耦初级侧（1-2脚）电压是否正常（正常约2V左右），若偏低，检查取样电阻（如分压电阻）是否变值；③测PWM芯片（如UC3842）6脚输出驱动波形是否正常（空载时占空比应减小），若波形畸变，需检查芯片供电电路（如7脚外围的滤波电容是否失效）。

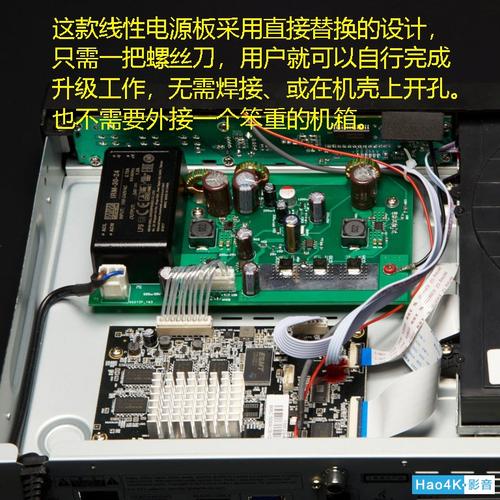

（图片来源网络，侵删）

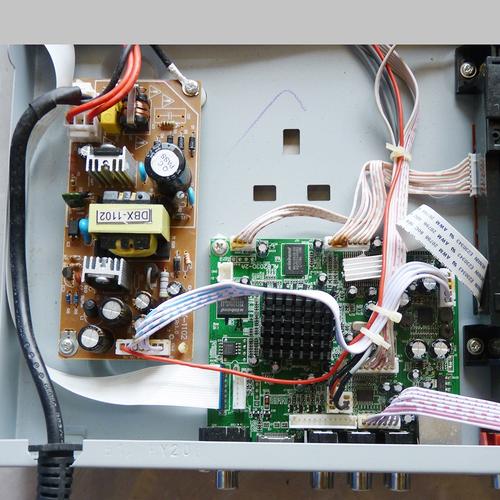

（图片来源网络，侵删）
