电动自行车维修电路图集是维修人员日常工作中不可或缺的重要参考资料,它通过标准化的电路符号和连接关系，清晰展示了车辆电气系统的组成、控制逻辑及信号流向，为故障诊断与排除提供了直观依据，这类图集通常包含整车电气原理图、分系统控制电路图（如控制器驱动电路、充电回路、仪表显示电路等）、关键部件接口定义图等，覆盖了主流品牌及常见车型的电路设计方案，是维修理论与实践操作之间的桥梁。
电动自行车电路图集的核心价值与应用
电动自行车的电气系统以控制器为核心,整合了电池、电机、转把、刹车、仪表、灯光等多个部件，电路图集通过系统化的布局，帮助维修人员快速理解各单元的协同工作原理，在“无刷电机控制器驱动电路”中，图集会详细标注霍尔信号线（通常为细黄、绿、蓝线）与控制器MCU的连接关系，以及三相电源线（粗线）的输出路径，当遇到电机不转、异响等故障时，可通过图集定位信号传递异常的节点，结合万用表测量电压或信号波形，精准判断是霍尔元件损坏、控制器故障还是线路断路。
对于充电电路,图集会明确显示充电口与电池管理模块（BMS）的连接方式，包括正负极直通线、通信线（如CAN总线或SDA/SCL线）的功能定义，若出现充电无反应、指示灯异常等问题，维修人员可依据图集检查充电口触点氧化、BMS保护电路触发等常见故障点，避免盲目拆卸部件，图集中的“故障代码对照表”也是快速定位问题的关键工具，例如仪表显示“E2”可能对应电机霍尔故障，而“E5”通常表示过流保护，结合电路图中的相关保护电路设计，可大幅缩短维修时间。
电路图集的实用结构与内容解析

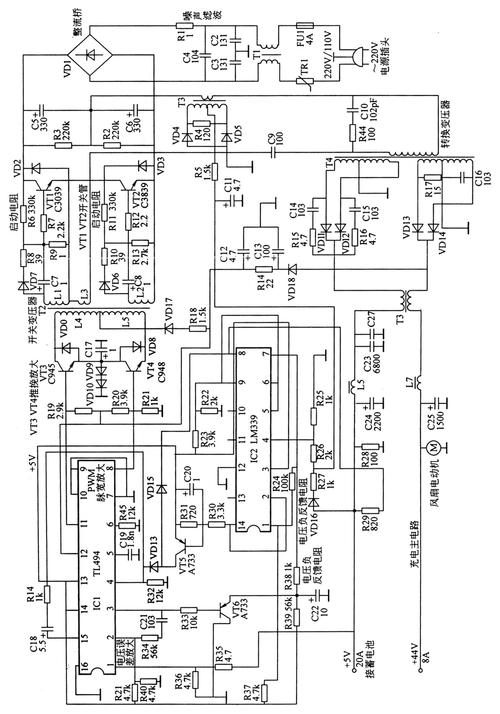

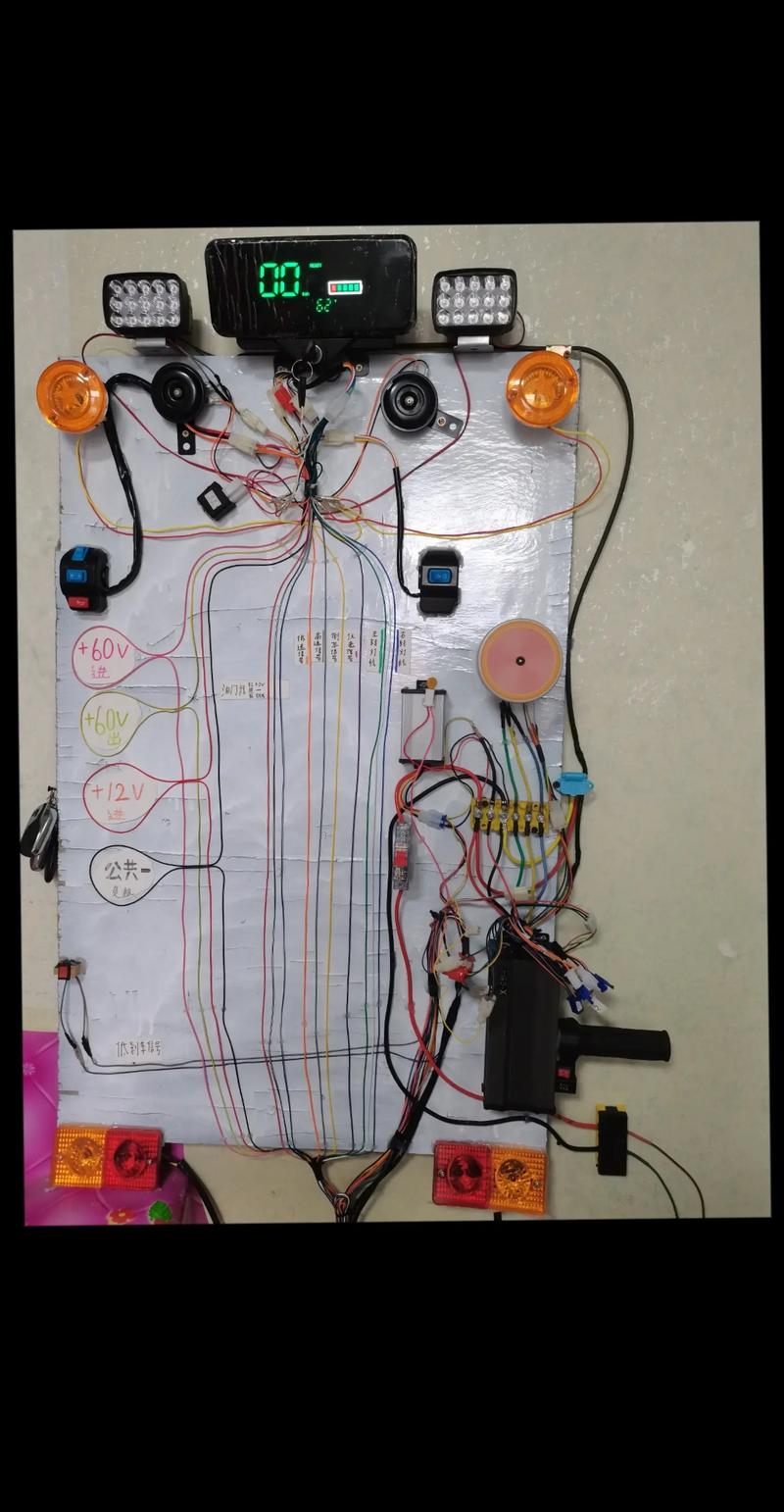

优质的电动自行车维修电路图集会按功能模块划分章节,便于快速检索，以“整车电气原理图”为例，其核心内容包括：
- 电源系统：电池组电压（如48V/60V）、保险丝规格、电源开关及分配回路，图集中会用不同颜色线标注高压（如红/粗线）与低压（如黑/细线）线路，避免接线错误。

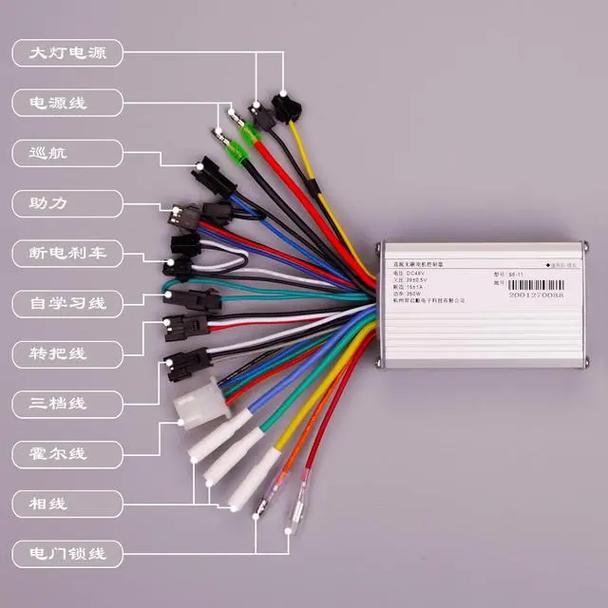

- 控制系统：控制器引脚定义（如转把信号线VR1/VR2、刹车断电线BRAKE）、电机相序与霍尔线对应关系，部分图集还会附上控制器内部电路简图，帮助理解PWM信号驱动过程。
- 辅助电路：灯光（大灯、转向灯、刹车灯）、喇叭、仪表显示（速度表、电量指示）的供电与控制逻辑，例如转向灯电路会明确闪光继电器的输入/输出端及转向开关的档位切换。
以下为常见控制器引脚功能对照表示例（简化版）：
| 引脚代号 | 功能说明 | 线路颜色（常见） | 测量电压（状态） |
|---|---|---|---|
| B+ | 电池正极输入 | 红 | 48V-60V（通电） |
| B- | 电池负极输入 | 黑 | 0V |
| M1-M3 | 电机相线输出 | 黄、绿、蓝 | 0V-50V（PWM） |
| H1-H3 | 霍尔信号输入 | 橙、黄、绿 | 5V-5V（霍尔供电） |
| VR1 | 转把信号输入 | 绿 | 8V-4.2V（调速） |
| BRAKE | 刹车信号输入 | 蓝 | 0V（刹车）/5V（释放） |
使用电路图集的注意事项
- 匹配车型与版本：不同品牌、型号的电动自行车电路设计可能存在差异，需根据车辆铭牌信息选择对应图集，避免误用，有的车型采用集成控制器（与电机一体化），而传统分体式控制器的电路布局则完全不同。
- 结合实物对照：电路图中的线号、颜色标注可能因生产批次存在差异，维修时应打开车辆电气舱，对照实际线路走向与插头形状进行验证，防止“纸上谈兵”。
- 关注安全规范：在带电操作前，需确认电池电压是否稳定，避免短路；对于含MOS管或IGBT的控制器电路，断电后需对电容放电，防止触电或元件损坏。
相关问答FAQs
Q1：为什么电动自行车控制器通电后无反应，但电池电量正常？
A：此类故障通常与控制器供电回路或使能信号相关，首先根据电路图检查控制器输入端的保险丝是否熔断、电源线（B+/B-）接触是否良好；其次测量转把信号线（VR1）电压，若为0V或异常，需检查转把是否损坏或线路断路；最后排查刹車信号线（BRAKE），若刹车开关常闭触点未释放（电压为0V），会导致控制器锁定，需调整刹车开关或更换相关部件。
Q2：如何通过电路图判断电机霍尔元件是否损坏？
A：在电路图中找到霍尔信号线（H1-H3）与控制器的连接端子，通电状态下缓慢转动电机，用万用表直流电压档测量霍尔线的输出电压，正常情况下，每根霍尔线应在0V-5V之间交替变化（约90°转角切换一次）；若某根线始终为0V、5V或无电压波动，说明对应霍尔元件损坏，需更换霍尔组件或电机。
