开关电源带不起负荷维修是电子维修领域中常见且复杂的问题,涉及电路设计、元器件特性、负载特性等多方面因素，维修时需遵循系统性的排查思路，结合理论分析与实际测量，逐步定位故障根源，以下从故障现象分类、可能原因、排查步骤及维修方法等方面展开详细说明。
故障现象与初步判断

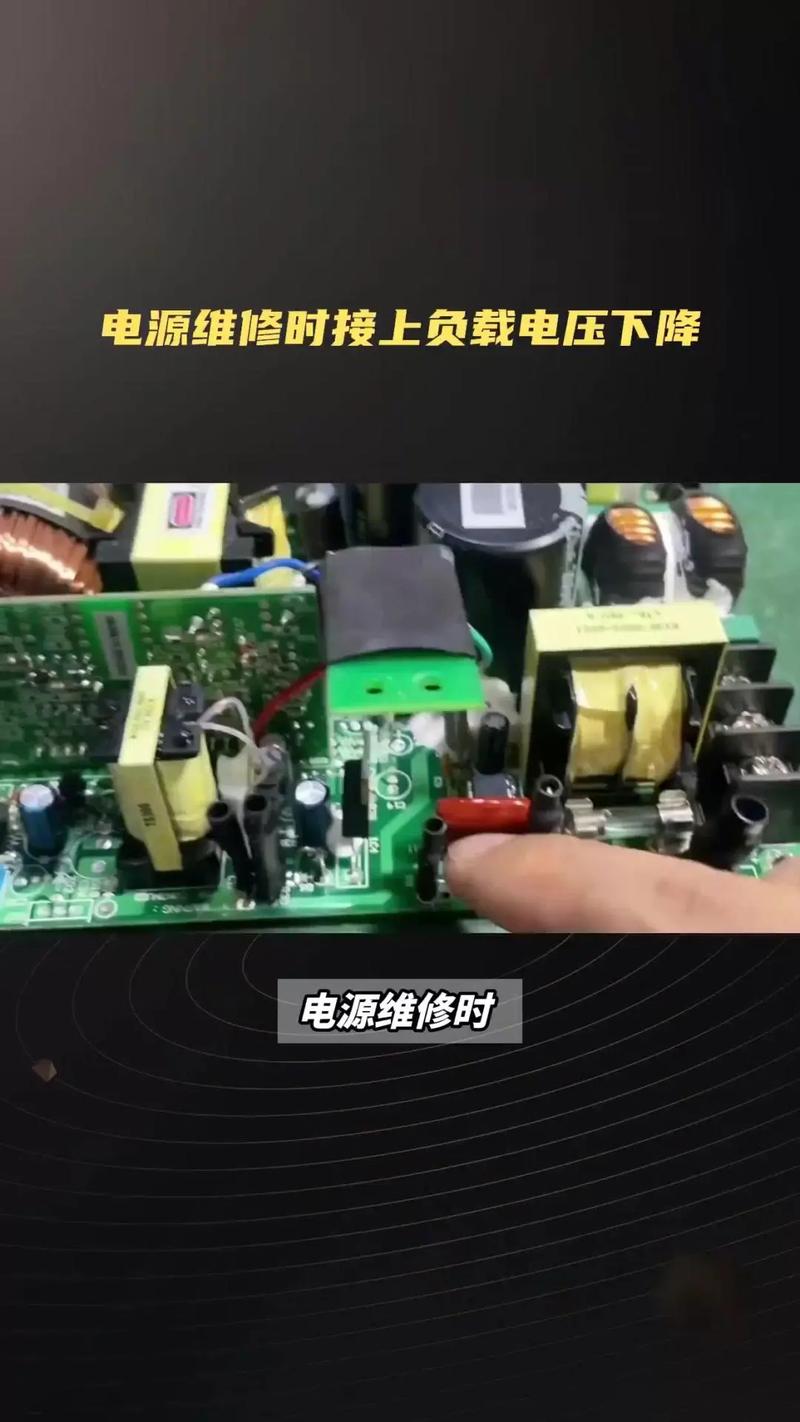

开关电源带不起负荷通常表现为以下几种现象：一是空载时输出电压正常，接入负载后电压显著下降；二是输出电压随负载增大波动剧烈，无法稳定；三是启动瞬间有输出，但负载接入后立即保护关机；四是输出电压偏低且无法达到额定值，根据现象初步判断，可能是电源带载能力不足、保护电路误动作或负载存在短路等故障。
核心原因分析与排查
功率级元器件异常
功率级元器件是影响带载能力的关键,主要包括开关管、整流二极管、储能电感及输出滤波电容等。

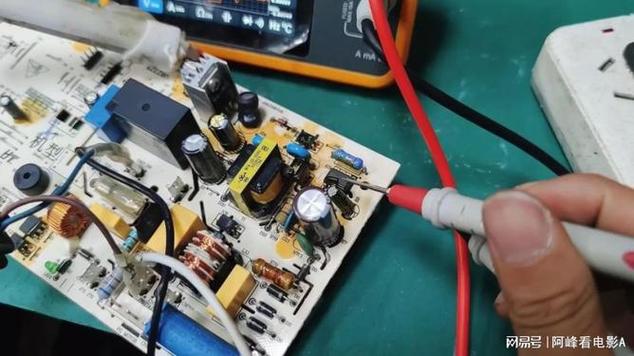

- 开关管故障：开关管性能下降（如饱和压降增大、内阻升高）会导致导通损耗增加，输出功率不足，可用万用表二极管档测量开关管D-S极间电阻，若异常需更换同型号管子，注意检查驱动电路是否提供足够的驱动电压和电流。
- 整流二极管问题：快恢复二极管或肖特基二极管若存在正向压降过大、反向漏电流增大等情况，会导致整流效率降低，需用示波器观察二极管导通时的波形，若存在明显振荡或毛刺，需更换高速二极管。
- 储能电感异常：电感磁芯饱和会导致电感量下降，无法有效储能，表现为负载增大时输出电压跌落，可通过测量电感直流电阻判断是否短路，或用LCR表测量电感量是否在标称值范围内。
- 输出滤波电容失效：滤波电容容量减小或ESR增大会导致滤波效果变差，输出纹波增大，带载能力下降，需用电容表或示波器测量电容容量及纹波电压，若异常需更换高频低ESR电容。
控制电路问题
控制电路负责调节开关管的占空比和频率,其性能直接影响电源的动态响应和带载能力。
- 电压反馈回路故障：反馈回路中的光耦、误差放大器（如TL431）、分压电阻等元件异常，会导致反馈电压失真，PWM控制器（如UC3842）输出占空比不足，需逐级测量反馈网络电压，排查光耦是否线性不良、TL431基准电压是否稳定（正常为2.5V）。
- 电流检测电路异常：电流检测电阻阻值增大或电流检测电容漏电，会导致过流保护阈值降低，负载稍大即触发保护，需测量电流检测电阻阻值是否准确，检查并联电容是否漏电。
- PWM控制器故障：PWM控制器内部损坏会导致输出驱动脉冲异常，如占空比无法调节、频率漂移等，需测量控制器供电电压（通常为12-20V）、基准电压及输出脉冲波形，判断是否需更换控制器。
负载与保护电路因素
- 负载短路或过载：负载存在短路或阻抗过低会导致电源输出电流过大，触发过流保护，需断开负载，在输出端接假负载（如灯泡或电阻）测试电源是否正常，若恢复正常则检查负载电路。
- 保护电路误动作：过压、过流、过热等保护电路参数漂移或元件损坏，会导致正常负载下误保护，需逐一短接保护检测点（如谨慎短接过流检测电阻），观察是否恢复带载能力，定位误保护环节。
其他辅助电路问题
- 输入电源异常：输入电压过低或整流桥不良会导致输入功率不足，无法满足负载需求，需测量输入端电压及整流后电压，确认是否在正常范围。
- 散热不良：开关管或整流二极管散热不足会导致温升过高，触发过热保护，需检查散热器是否松动、风机是否运转，测量关键元器件温度是否异常。
系统性排查步骤
为提高维修效率,建议按以下步骤进行排查：
- 安全断电与初步检查：断开电源，观察是否有烧焦元件、虚焊或电解电容鼓包，用万用表测量输入输出端是否短路。
- 空载测试：通电测量空载输出电压是否正常，判断电源基本功能是否完好。
- 假负载测试：接入额定功率的假负载（如电阻），测量输出电压及纹波，观察是否带载。
- 动态测试：用示波器观察开关管驱动脉冲、输出电压纹波及反馈波形，分析波形是否异常。
- 分段排查：对功率级、控制级、反馈级等分段测量，逐步缩小故障范围。
维修案例参考
某开关电源空载输出12V,接入10Ω负载（1.2A）后电压跌落至8V，排查过程如下：
- 测量输出滤波电容两端电压纹波达1V（正常应小于50mV），判断电容可能失效。
- 更换同规格低ESR电容后,纹波降至30mV，但负载电压仍偏低。
- 检查开关管驱动脉冲,发现占空比仅30%（正常约50%），进一步测量反馈电压。
- 发现TL431参考端电压为2.2V（正常2.5V），分压电阻阻值正常，判断TL431性能不良。
- 更换TL431后,反馈电压恢复正常，占空比提升至50%，带载电压稳定在12V。
相关问答FAQs
Q1：开关电源带不起负荷时，如何快速判断是电源问题还是负载问题？
A：可采用“断开负载法”：断开负载，在电源输出端接假负载（如汽车灯泡或功率电阻），若电源能正常输出电压，说明负载存在短路或过载；若接假负载后仍无法带载，则故障在电源本身，同时可测量负载端电阻，若远低于正常值，则负载短路。
Q2：维修时发现开关管频繁击穿，可能是什么原因导致的？
A：开关管频繁击穿通常由以下原因造成：一是驱动电压不足，导致开关管工作在放大区，损耗过大而烧毁；二是尖峰电压吸收电路（如RCD缓冲电路）失效，导致开关管D-S极间电压超过耐压值；三是负载短路导致过流，保护电路未及时动作；四是开关管本身质量不良或型号参数不匹配，维修时需重点检查驱动波形、吸收电路及负载情况，并确保选用参数余量足够的开关管。
