西门子数控系统中的X轴故障是机床运行中常见的问题之一，可能由机械、电气、参数或控制系统等多方面因素引起，维修时需遵循系统化排查流程，结合故障现象逐步定位原因并解决，以下从常见故障类型、诊断步骤及维修方法进行详细说明。
常见故障现象及初步判断
X轴故障通常表现为以下几种情况：1）轴无法移动或移动缓慢；2）移动时有异响或振动；3）位置误差超差；4）报警提示，如“1040轮廓监控报警”“1120移动轴超程”等，不同现象可能指向不同问题，例如异响多与机械部件卡滞相关,超差报警则需检查反馈系统或参数设定。
故障诊断流程
报警信息分析
首先查看数控系统报警号，西门子报警代码是重要线索。“3000位置环监控”通常与编码器反馈或伺服驱动器有关；“25201 X轴硬件故障”则可能涉及伺服电机或电缆问题，需对照系统手册明确报警含义,优先处理硬件性报警。
机械部件检查
机械问题是X轴故障的高发区,需重点检查以下部位：
- 导轨与滑块：观察是否有异物、润滑不足或磨损严重，导致摩擦阻力增大,可通过手动盘动X轴判断是否顺畅。
- 丝杠与轴承：检查丝杠是否弯曲、轴承有无异响或卡死，可用百分表测量轴向窜动量，一般要求≤0.01mm。
- 联轴器：确认伺服电机与丝杠的连接是否松动或弹性体磨损,导致传动不同步。
电气系统检测
电气问题需分段排查,包括：
- 伺服驱动器：检查驱动器有无报警指示灯亮起，测量输入电压是否正常（如AC 200V±10%）,使用万用表检测功率模块输出电流是否平衡。
- 反馈系统：用示波器测量编码器信号（A、B、Z相），判断波形是否正常；若信号丢失或干扰大，需检查编码器电缆屏蔽层是否接地可靠、插头是否松动。
- 限位开关与回零开关：确认限位开关动作是否灵敏，回零挡块位置是否偏移,避免因信号错误导致无法回零或超程。
参数与系统检查
参数错误可能引发轴运动异常,需核验以下关键参数：
- 轴参数：如“回零方式”“软限位值”“伺服增益”等，确保与机械匹配，增益过高易引发振动,过低则响应迟缓。
- 伺服参数：检查电机型号、编码器类型是否与实际一致,电流限制值是否合理。
- 系统备份：若参数丢失，需从备份中恢复，或通过初始化重新设定（需谨慎操作，避免丢失其他数据）。
维修案例与解决方案
某型号加工中心X轴移动时出现“1040轮廓监控报警”，手动移动正常但自动加工时出错,排查步骤如下：
- 报警分析：1040报警表示实际位置与指令位置偏差过大,可能因负载过大或反馈异常。

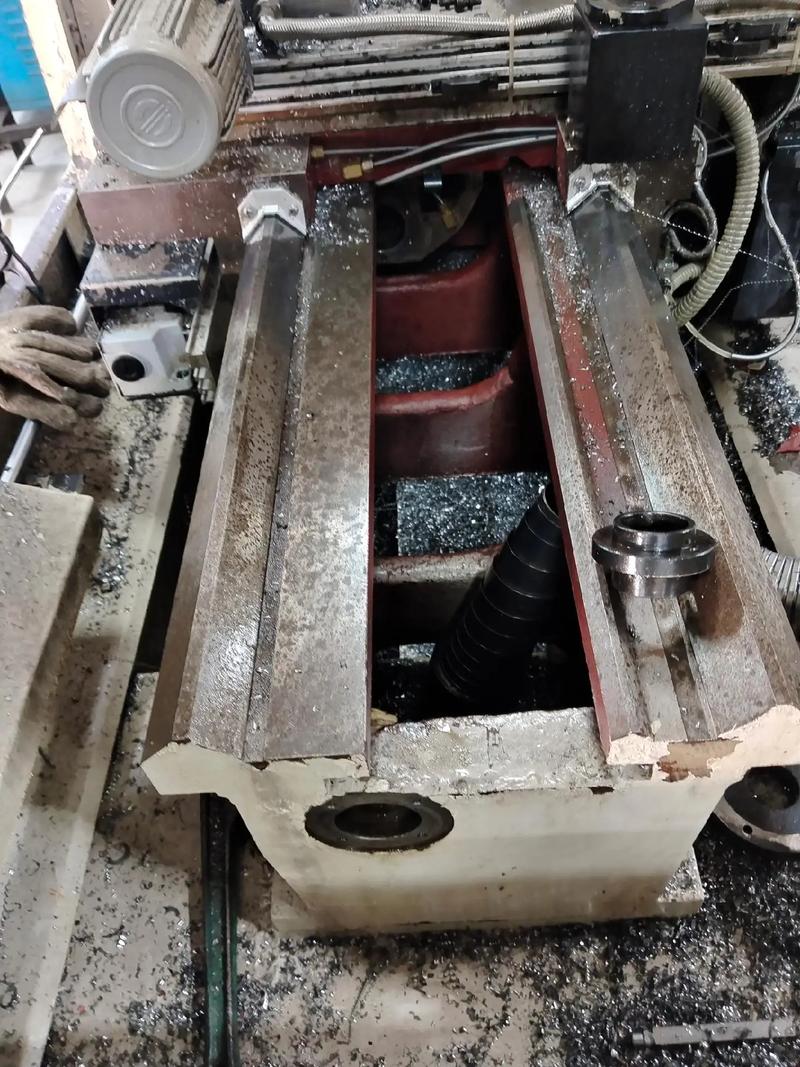

- 机械检查：拆防护罩发现X轴滑块润滑干涸，导轨面有划痕,导致摩擦阻力剧增。
- 处理措施：清洁导轨并涂抹锂基脂，调整滑块预紧力后，故障消失，若机械正常，则需检查伺服电机电流是否过载,或优化位置环增益参数。
预防措施
为减少X轴故障，需做好日常维护：1）定期清洁导轨、丝杠，添加指定润滑脂；2）检查电缆固定情况，避免因拉扯导致断线；3）定期备份系统参数，防止意外丢失；4）操作前检查程序指令,避免超程或碰撞。
相关问答FAQs
Q1：X轴移动时有异响，如何快速判断原因？
A：首先断电手动盘动X轴，若异响消失，说明问题在电气侧（如伺服电机轴承损坏）；若手动盘动仍有异响，则重点检查机械部件，如导轨缺油、丝杠轴承磨损或异物卡滞，可借助听诊器定位异响来源,进一步拆解检查。
Q2：更换X轴编码器后，系统无法回零，怎么办？
A：首先确认编码器类型（增量式或绝对式）与参数设置是否一致，增量式编码器需重新回零操作，调整回零减速挡块位置及回零偏移量；绝对式编码器需执行“编码器初始化”操作，确保系统读取正确位置数据，若仍无法解决，检查编码器电缆接反或信号干扰问题,必要时更换高质量屏蔽电缆。
