630k电源板维修教程：从基础检测到故障排除
电源板作为电子设备的核心供电单元，其稳定运行直接关系到整个系统的可靠性，630k电源板通常应用于工业级设备或高端电源系统中，具有功率大、电压高的特点，维修时需严格遵守安全规范，本文将详细介绍630k电源板的维修流程，包括前期准备、故障检测、常见问题处理及维修后的测试验证,帮助维修人员系统掌握该类型电源板的维修技能。
维修前的准备工作是确保安全和效率的关键，首先需要准备万用表、示波器、隔离变压器、负载电阻等工具，其中万用表建议选用带有真有效值测量功能的型号，以准确测量交流电压和电流，维修环境应保持干燥、整洁，并配备绝缘手套和护目镜等防护装备，在断电操作前，必须用万用表确认输入端电压已完全释放，特别是对大容量电容进行放电处理，避免残留电荷对人身和设备造成伤害，应准备该电源板的技术手册或电路图,以便快速定位关键元器件和测试点。
故障检测是维修的核心环节，需遵循“先外后内、先易后难”的原则，首先检查电源板的外观，观察是否有明显烧焦、鼓包、漏液的元器件，检查保险管是否熔断，PCB板是否有断裂或虚焊痕迹，外观检查后，在不通电情况下进行电阻测量，重点检测输入端的对地电阻，正常情况下应有数百千欧以上的阻值，若阻值过小则说明存在短路故障，接着使用万用表测量关键元器件的参数，如整流桥的二极管正向压降应约为0.5-0.7V，滤波电容的容量应在标称值的±20%范围内,开关管的极间电阻应符合其型号规格。

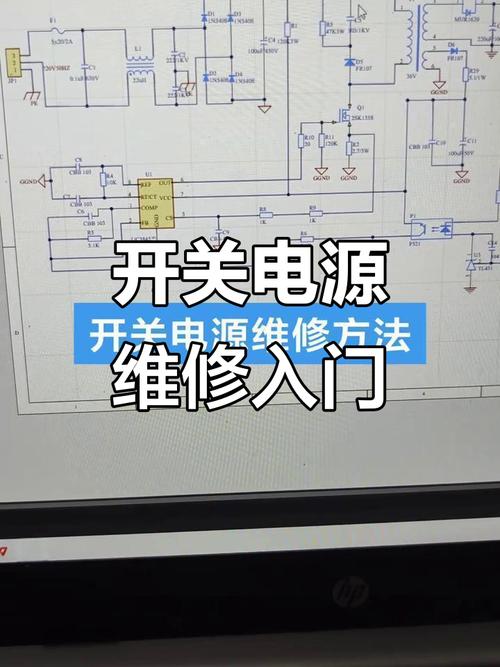

对于630k电源板，常见的故障类型包括无输出电压、输出电压偏低、输出纹波过大等，当出现无输出电压故障时，首先检查交流输入回路是否正常，包括保险管、压敏电阻、浪涌抑制电路等，若输入回路正常，则需检测PWM控制芯片的工作状态，如UC3842系列芯片的启动电压应高于16V，工作电压维持在10-17V之间，若芯片未启动，需检查其外围电路的偏置电阻、反馈网络及保护电路，输出电压偏低通常由反馈回路异常引起，需检查电压反馈分压电阻的阻值是否变化，光耦的电流传输比是否下降，以及基准电压源（如TL431）的输出是否稳定，对于输出纹波过大问题，应重点检查输出滤波电容的ESR值是否增大，电感是否饱和,以及开关变压器的绕组是否存在匝间短路。
以下为630k电源板关键测试点的正常参数参考表：
| 测试点 | 正常参数 | 异常可能原因 |
|---|---|---|
| 交流输入端 | 220V±10% | 输入线路故障、压敏器件击穿 |
| 整流输出端 | 310V±15% | 整流桥损坏、滤波电容失效 |
| PWM芯片VCC端 | 12-20V | 启动电阻开路、反馈回路故障 |
| 开漏极波形 | 50-200Vp-p 频率50-100kHz | 开关管损坏、变压器故障 |
| 输出端电压 | 标称值±1% | 反馈网络异常、稳压器件失效 |
在维修过程中，需特别注意更换元器件的规格匹配，更换整流桥时应注意其耐压和电流参数，通常选用600V/35A以上的型号；滤波电容需选用低ESR类型，耐压值不低于400V；开关管应满足高耐压（>600V）、大电流（>20A）和快速开关特性，焊接时建议使用恒温烙铁，温度控制在350℃左右，焊接时间不超过3秒，避免过热损坏元器件，对于多层PCB板,焊接后需用放大镜检查是否有虚焊或连焊现象。
维修完成后必须进行严格的测试验证，首先进行空载测试，确认输出电压稳定且无异常声响后，逐步增加负载至额定值的50%、80%和100%，每个负载等级需持续运行15分钟以上，监测输出电压的稳定性和温升情况，测试过程中需用示波器观察输出纹波，其峰值应小于输出电压的1%或100mV（取较小值），最后进行短路测试，断开负载后短时间（1-2秒）短接输出端，检查保护电路是否能迅速动作，输出电压是否降为零，所有测试合格后,方可将电源板重新投入使用。
相关问答FAQs：

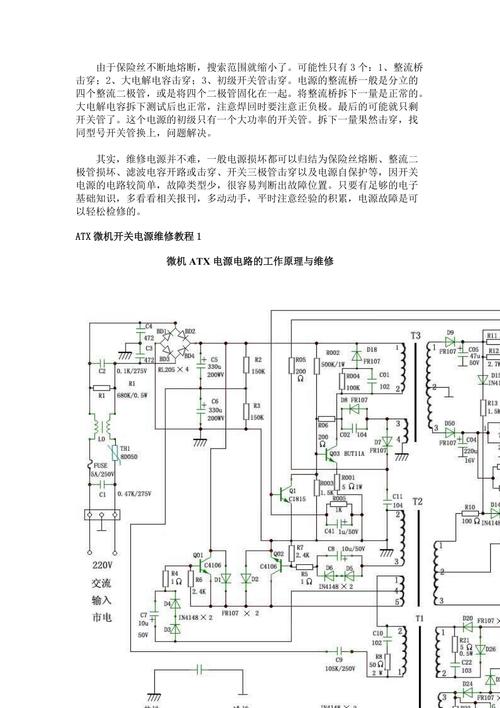

问：630k电源板通电后立即烧毁保险管，可能的原因有哪些？ 答：保险管熔断通常由输入回路短路引起，常见原因包括：压敏电阻因电网电压过高而击穿、整流桥中二极管短路、滤波电容严重漏电或击穿、以及后级功率开关管ce极短路，维修时应先断开负载，测量输入端对地电阻，找出短路点后再更换损坏元器件，建议在更换保险管前，先在交流输入端串联一个100W/220V的白炽灯，若灯泡发光则说明存在短路故障,可避免二次损坏。
问：维修后的630k电源板输出电压纹波过大，如何解决？ 答：输出纹波过大主要由滤波电路失效或高频干扰引起，首先检查输出滤波电容是否老化，可用ESR表测量其等效串联电阻，若阻值大于0.1Ω应更换；其次检查电感是否饱和，可观察其在满载时的温升，异常发热说明电感感量下降；另外需检查PCB板的接地是否良好，特别是输出回路的接地路径是否过长，必要时可增加接地线；最后用示波器检查开关变压器的原副边屏蔽层是否接地良好,高频干扰可通过增加磁环或调整布局来抑制。
