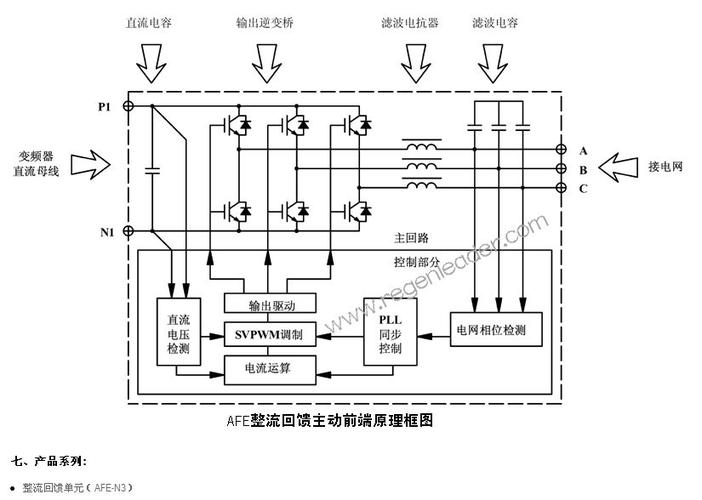

西门子整流回馈单元作为工业自动化系统中的关键设备,其稳定运行直接关系到生产线的连续性与能源利用效率，该单元通过将电机再生电能转换为电网可用的交流电，实现了能量回收与节能降耗，但在长期运行中可能因元器件老化、环境因素或操作不当出现故障，需通过系统化维修恢复功能，以下从常见故障类型、维修流程、关键部件检测及维护保养等方面展开详细分析。
常见故障类型与初步诊断
西门子整流回馈单元的故障表现多样,需结合报警代码、指示灯状态及设备运行参数进行初步判断，常见故障及可能原因如下表所示：
| 故障现象 | 报警代码（示例） | 可能原因 | 初步排查方向 |
|---|---|---|---|
| 无法启动，电源指示灯不亮 | F001 | 输入缺相、熔断器熔断、控制板供电异常 | 检查输入电源、熔断器、电源模块 |
| 输出电压异常波动 | F003 | 电网电压不稳定、触发脉冲异常、IGBT模块损坏 | 测量电网电压、检查脉冲信号、检测IGBT |
| 过热报警 | F007 | 散热器积尘、风扇故障、环境温度过高 | 清洁散热器、更换风扇、改善通风 |
| 接地故障 | F008 | 输出侧绝缘下降、电缆破损、IGBT击穿 | 绝缘电阻测试、检查电缆连接 |
| 回馈电流不足 | F012 | 直流母线电压过高、电网阻抗过大、触发角异常 | 检测直流母线、电网参数、触发板 |
初步诊断时,需首先切断电源，使用万用表、兆欧表等工具测量输入输出电压、电阻值，确认无明显短路或断路后再进行通电测试，若设备有自诊断功能，可通过操作面板查看历史报警记录，快速定位故障模块。
详细维修流程与关键步骤
安全防护与断电确认
维修前必须严格执行断电操作,并等待直流母线电容完全放电（可通过放电电阻或短接工具放电，确认电压低于36V安全电压），佩戴绝缘手套、护目镜等防护装备，避免电容残留电荷或高压电击风险，在控制回路中挂锁挂牌，防止误送电。
控制板与驱动电路检测
控制板是整流回馈单元的“大脑”，负责信号处理与脉冲生成，维修时需重点检测以下内容：
- 电源电路：检查控制板供电电压（如+24V、+5V、±15V）是否正常，若电压异常，需检查电源模块、滤波电容是否鼓包或漏液。
- CPU与存储器：使用编程器备份原有程序，检测CPU工作状态（如晶振是否起振、复位电路是否正常），若程序丢失或损坏，需重新下载并参数化配置。
- 驱动电路：通过示波器测量IGBT触发脉冲的波形（频率、幅值、死区时间），若脉冲缺失或畸变，需检查光耦、推挽放大器等元件是否损坏，常见故障点如T2500光耦性能下降，导致脉冲信号传输中断。
功率部件检测与更换
功率部件（IGBT模块、直流母线电容、熔断器）是故障高发区域，需逐一排查：
- IGBT模块：使用万用表二极管档检测C-E极、G-E极之间的正反向特性，正常情况下，C-E极正向压降约0.5-0.7V（二极管特性），反向截止；G-E极正反向电阻均为无穷大（绝缘栅结构），若短路或击穿，需更换同型号模块（如FS150R12KT4），并检查驱动电阻、缓冲电路是否异常。
- 直流母线电容：检测电容容量（用电容表测量）和漏电流，若容量下降超过20%或漏电流过大（如超过100μA），需更换电容组，注意更换时容量、耐压等级需一致（如450V/680μF）。
- 熔断器：目测熔体是否熔断，使用万用表电阻档确认通断，若熔断，需进一步排查短路原因（如IGBT击穿），直接更换同规格熔断器（如3NA3830-1AA）可能引发二次故障。
散热系统与连接件检查
散热不良是导致过热报警的主要原因,需重点检查：
- 风扇：手动转动风扇叶片，若卡滞或异响，需更换同型号风扇（如6GK1200-0ED00-0AA0），确认风扇转向正确（通常为向外排风）。
- 散热器：清除散热片间的灰尘、油污，可使用压缩空气或专用清洁剂，若散热器变形或散热效率下降，需进行修复或更换。
- 连接件：检查铜排、电缆连接端子是否松动，测量接触电阻（应小于10μΩ），松动接触会导致局部过热，加剧氧化，形成恶性循环。
参数优化与调试维修完成后，需进行参数设置与调试，确保设备与系统匹配：
- 基本参数：核对输入电压（UNOM）、额定电流（INOM）、频率范围（FNOM）等参数与电网及电机铭牌一致。
- 控制参数：优化触发角（如α角初始值设为15°-20°）、限流点（通常为额定电流的110%-120%），避免回馈电流冲击电网。
- 保护参数：设置过压保护（如DClink电压超过115%UNOM时报警）、过流保护（如超过150%INOM时跳闸）、接地保护动作时间（通常小于0.1s）。
调试时需采用渐进式加压,先空载运行，再逐步增加负载，观察输出电流、电压波形是否平滑，有无振荡或畸变，可通过示波器检测PWM波形，确认调制比与频率符合设计要求。
维护保养与故障预防
为降低故障发生率,需定期进行维护保养：
- 日常检查：每日记录设备运行参数（输入电压、输出电流、温度），检查风扇运行状态及有无异响。
- 定期保养：每季度清洁散热器、滤网，检查熔断器、电容外观；每年进行一次绝缘电阻测试（输入对地、输出对地应大于10MΩ）及IGBT模块导通压降测试。
- 环境控制：确保设备运行环境温度在0-40℃，湿度低于90%（无凝露），避免粉尘、腐蚀性气体侵入。
相关问答FAQs
Q1：西门子整流回馈单元显示“F001”报警，但输入电源正常，如何处理？
A：F001报警通常与输入缺相或控制板供电异常有关，首先检查输入侧熔断器是否熔断（可通过熔断器状态指示灯或万用表电阻档确认）；若熔断器正常，需测量控制板供电电压（如+24V），若电压为零，检查电源模块或电源回路线路；若供电正常，需检测控制板上的电压检测电路（如电压传感器、比较器），排查元器件损坏或虚焊问题。
Q2：维修后设备空载运行正常，但加载后出现过流跳闸，可能的原因有哪些？
A：加载过流跳闸需从机械、电气及参数三方面排查：机械方面检查电机是否卡堵、负载是否过大；电气方面检测输出电缆是否短路、IGBT模块是否性能下降（如导通压降过高）；参数方面检查限流值设置是否过小（需大于电机额定电流的1.2倍）、触发角是否过小（导致回馈电流过大），需确认电网阻抗是否过大，影响电能回馈效果。
