铁路客车供电设计技术是确保铁路客车在各种运行条件下安全、可靠、高效供电的核心技术体系，其发展直接关系到旅客出行体验、列车运行效率及铁路运输系统的整体性能，随着我国铁路事业的快速发展，特别是高速铁路和城际铁路的普及，铁路客车供电设计技术面临着更高的要求，涵盖供电系统架构、电源设备选型、电能质量控制、安全保护及智能化管理等多个维度。

（图片来源网络，侵删）

铁路客车供电系统的基本架构与设计原则

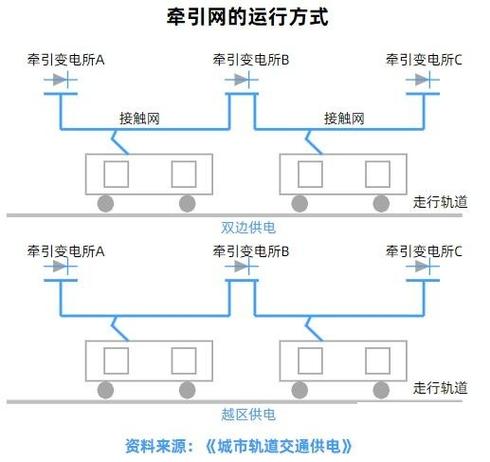

铁路客车供电系统主要包括供电电源、配电网络、用电设备及保护装置等部分，根据供电制式的不同，可分为交流供电系统和直流供电系统，我国铁路客车普遍采用AC380V/220V交流供电制式，由列车发电车或接触网通过受电弓获取高压电源，经变压器、整流器等设备转换为适合车内设备使用的低压交流电，近年来，随着动车组技术的成熟，CRH系列动车组多采用DC600V或AC25kV供电制式，通过车载变压器和变流器实现电能分配，具有供电效率高、电能质量好的特点。

供电设计需遵循以下核心原则：一是可靠性原则，确保在单点故障或恶劣环境下仍能维持基本供电功能；二是安全性原则，具备过压、过流、漏电等保护功能，防止电气火灾和触电事故；三是经济性原则，在满足性能要求的前提下优化设备配置，降低能耗和维护成本；四是兼容性原则，适应不同车型、不同运行区段的供电需求，支持与既有铁路网络的互联互通。

关键设备选型与技术参数

铁路客车供电系统的核心设备包括发电车柴油发电机组、动车组辅助电源系统、配电柜、电缆及保护电器等，发电车柴油发电机组的额定功率通常为300-500kW，输出电压为AC400V/230V，频率50Hz，需具备良好的调压调频性能和低负荷运行稳定性，动车组辅助电源系统多采用IGBT变流技术，将接触网提供的高压电转换为DC600V或AC380V，效率可达95%以上，并具备冗余设计，确保单台故障时不影响整体供电。

配电网络设计需考虑电流密度、电压降及电磁兼容性，主干电缆截面积一般为35-150mm²，采用阻燃低烟无卤材料，确保在火灾情况下低毒低烟，保护电器的选型需依据用电设备的额定电流和启动特性，断路器的脱扣曲线需与负载特性匹配，避免误动作或拒动作，空调等大功率设备需选用D型脱扣断路器，而照明等小功率设备则选用C型脱扣断路器。

（图片来源网络，侵删）

电能质量与智能化控制技术

电能质量是供电设计的关键指标,主要包括电压波动、频率偏差、谐波含量及三相不平衡度等，为抑制谐波，通常在变压器二次侧加装无源滤波器或有源滤波器，确保总谐波畸变率（THD）控制在5%以内，对于频繁启停的设备，如电梯、压缩机，需采用软启动器或变频器，减少冲击电流对电网的影响。

智能化控制技术的应用显著提升了供电系统的管理效率,通过列车通信网络（如MVB、WTB）实现供电系统的实时监控，采集电压、电流、功率等参数，并具备故障诊断与定位功能，部分先进车型还采用基于物联网的远程运维系统，可提前预警设备故障，优化维护计划，能量回馈技术正在逐步推广，将制动时的再生电能反馈至电网或储能装置，降低能耗约10%-15%。

安全保护与冗余设计

安全保护是供电设计的重中之重,需建立多层次防护体系，一级保护包括发电机组和变压器的短路、过载保护，采用框架式断路器；二级保护为各分路的支路保护，采用塑壳断路器或微型断路器；三级保护为用电设备的终端保护，如漏电保护器，系统需具备绝缘监测功能，实时监测对地绝缘电阻，当绝缘电阻低于设定值（如100kΩ）时自动切断电源。

冗余设计是提高可靠性的重要手段,对于关键负载，如列车控制、通信系统，通常采用双路供电，并通过自动切换装置实现无缝切换，发电车可配置两台柴油发电机组，互为备用，当一台机组故障时，另一台可在30秒内自动投入运行，动车组辅助电源系统则采用2+1或3+1冗余设计，确保单台变流器故障时不影响供电连续性。

（图片来源网络，侵删）

未来发展趋势

随着铁路客车向智能化、绿色化方向发展，供电设计技术将呈现以下趋势：一是高压直流供电技术的应用，如DC1500V供电系统可进一步降低线路损耗，提高供电效率；二是储能系统与供电系统的融合，通过锂电池或超级电容实现能量削峰填谷，增强系统稳定性；三是数字化孪生技术的引入，通过构建供电系统的虚拟模型，实现设计优化和故障仿真；四是标准化与模块化设计，减少车型间的差异，降低维护成本。
