tcll42p60维修涉及多个方面,包括常见故障现象、排查步骤、维修方法及注意事项等，该型号电视属于液晶电视，常见问题多集中在电源板、主板、背光驱动板及屏幕本身，以下从故障分类、具体维修流程、工具准备及安全规范等方面进行详细说明。
（图片来源网络，侵删）
常见故障及初步排查
无电源指示灯，整机无反应
可能原因：电源板故障、电源线损坏、保险丝熔断、电源开关损坏。
排查步骤：
- 检查电源线是否通电,插座是否有电（可用其他电器测试）。
- 拆开后机壳,观察电源板上的保险丝是否发黑或熔断，若保险丝熔断，需进一步检查整流桥、开关管等元件是否击穿。
- 测量电源板输出电压（如12V、5V、24V等），若无输出，则电源板故障概率高。
有电源指示灯，但屏幕不亮，无背光
可能原因：背光驱动板故障、背光灯珠损坏、主板背光控制信号异常。
排查步骤：
- 在暗光环境下观察屏幕,若能看到微弱图像，则判断为背光未点亮。
- 断电后,用万用表二极管档检测背光灯珠是否短路或开路。
- 检查背光驱动板的供电及控制信号输入（如EN、PWM信号）是否正常。
图像异常（花屏、条纹、缺色）
可能原因：主板信号处理故障、排线松动、屏幕驱动损坏。
排查步骤：
- 检查主板到屏幕的排线是否松动或氧化,重新插拔并清洁。
- 进入工厂菜单（可通过遥控器特定按键组合进入，如“音量减”+“菜单”），观察图像是否正常，判断是否为屏幕本身问题。
- 若外接信号源（如机顶盒）正常，则可能是主板视频解码或 scaler 芯片故障。
无声音或声音异常
可能原因：音频处理电路故障、扬声器损坏、主板音频输出异常。
排查步骤：
（图片来源网络，侵删）
- 检查静音设置是否关闭,音量是否调节至最小。
- 用耳机测试是否有声音,判断是否为扬声器故障。
- 测量音频功放块的供电及输入信号,若无信号输出，则可能是音频处理芯片或功放块损坏。
维修工具与备件准备
必备工具
- 万用表：用于测量电压、电阻、通断判断。
- 电烙铁：用于元件拆焊，建议选用恒温烙铁（功率30-50W）。
- 热风枪：拆焊贴片元件（如电源IC、驱动芯片）。
- 螺丝刀套装：包含十字、一字及内六角螺丝刀，用于拆机。
- 排线起子：用于拆卸屏幕排线，避免划伤。
- 放大镜或显微镜：观察细小元件及焊点。
常用备件
- 电源板（型号匹配，如L42P60的电源板常见型号为JSK3210-001）。
- 背光驱动板（型号如L42P60常用168P-L42P60-SS1）。
- 主板（需确保型号完全一致，否则可能不兼容）。
- 保险丝（常见规格为2A/250V、3.15A/250V）。
- 背光灯珠（需测量尺寸及电压，通常为DC 60-80V）。

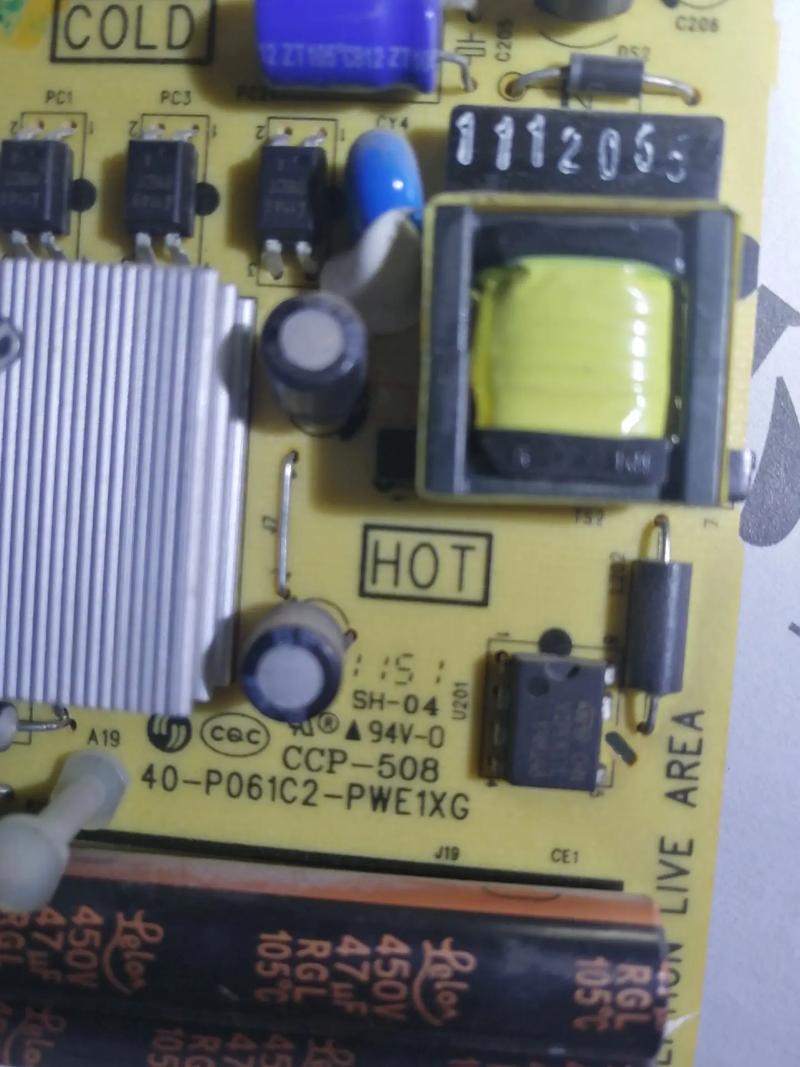

电源板维修详解
电源板是故障高发区域,以下以常见JSK3210-001电源板为例：
保险丝熔断
- 原因：后级电路短路，如整流桥（BR1）、开关管（Q1）、PFC电路元件击穿。
- 维修：
- 断开电源板与主板的连接,单独通电测量市电输入端电阻，若阻值接近0，则存在短路。
- 拆下整流桥（通常为4脚整流桥），用万用表二极管档检测是否击穿。
- 检查开关管（如2SK2512）的D-S极是否短路，若击穿需同时检查电阻（如R5、R6）是否开路。
输出电压异常
- 现象：12V/5V电压偏低或无输出。
- 维修：
- 检测PWM控制芯片（如UC3842）的供电（通常为17V左右）及反馈端（2脚）电压。
- 检查光耦（如PC817）是否导通，若反馈回路异常会导致输出电压保护。
- 测量输出端的整流二极管（如Schottky二极管）是否开路或电容是否鼓包。

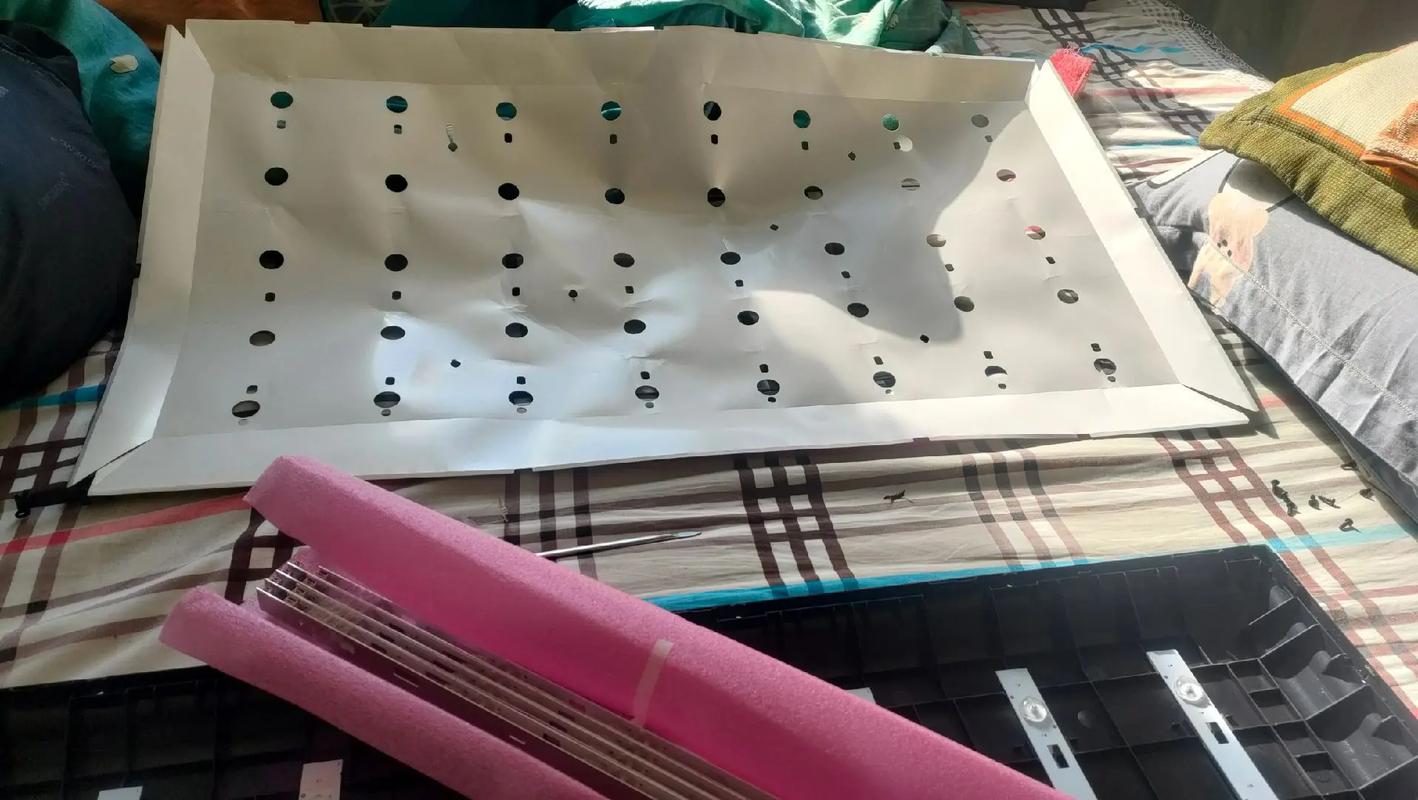

背光驱动板维修
背光驱动板故障多表现为背光不亮或闪烁：
背光不亮
- 检测：
- 测量驱动板的供电输入（如24V）及使能信号（EN）是否正常。
- 检查驱动IC（如OZ960、OZ964）的供电及PWM信号输入。
- 若驱动IC正常,则可能是MOS管（如IRF830）或升压变压器损坏。
背光闪烁
- 原因：灯珠损坏、驱动IC虚焊、供电不稳定。
- 维修：
- 逐一检测背光灯珠,用万用表二极管档测量正向压降（约3-4V），若开路则需更换整条灯条。
- 重新焊接驱动IC及周围元件,检查虚焊点。
主板维修要点
主板故障多集中在信号处理及控制部分：
无图像，有声音
- 检测：
- 检查主板到屏幕的LVDS排线是否松动。
- 测量主板输出的屏供电（如3.3V、5V）是否正常。
- 若以上正常,可能是TCON芯片或屏驱动IC故障。
遥控失灵
- 原因：遥控接收头损坏、主板MCU故障。
- 维修：
- 测量接收头供电（通常为5V）及信号输出端波形。
- 若接收头正常,则需检查MCU（如MST6M16）的晶振是否起振。
维修注意事项
- 安全第一：断电后需对电源电容放电（用大功率电阻短接电容两端），避免触电。
- 防静电：佩戴防静电手环，避免静电损坏精密元件。
- 记录拆机步骤：拍摄内部结构照片，避免安装错误。
- 元件代换：代换元件需确保型号、参数一致，尤其是贴片电容的容值、耐压值。
维修案例参考
| 故障现象 | 排查过程 | 解决方法 |
|---|---|---|
| 无电源指示灯 | 保险丝熔断，整流桥击穿 | 更换保险丝（2A）及整流桥 |
| 背光闪烁 | 检测到2颗灯珠开路 | 更换整条灯条（12颗灯珠） |
| 图像花屏 | 屏幕排线氧化 | 清洁排线接口并重新插拔 |
相关问答FAQs
Q1：TCL L42P60电视开机后指示灯闪烁，无法开机，如何处理？
A1：首先检查电源板输出电压是否正常，若指示灯闪烁但无电压输出，可能是电源板保护电路启动，需重点检测PFC电路的开关管、大电容（如450V/100μF）是否鼓包，以及PWM控制芯片的反馈回路是否异常，若电源板正常，则可能是主板待机电路故障，需测量主板待机电压（如5V_STB）是否到位。
Q2：屏幕出现一条竖直黑线，是否需要更换屏幕？
A2：竖直黑线通常是屏幕TCON电路或排线故障，可先尝试重新插拔屏幕排线，若无效，可能是屏幕内部驱动IC损坏，此类故障维修成本较高，若屏幕价格超过电视价值的50%，建议更换整机，若屏幕较新，可联系专业维修点更换TCON板（部分型号支持单独更换）。
