SMT（Surface Mount Technology，表面贴装技术）是一种现代电子制造中的核心封装技术，它通过将电子元器件直接贴装印制电路板（PCB）表面，而非通过传统插件技术的通孔插装，实现高密度、高可靠性的电子组装，这种技术起源于20世纪60年代，随着电子产品小型化、多功能化需求的增长而迅速发展，如今已成为消费电子、通信设备、汽车电子、医疗仪器等领域的标准工艺，以下从技术原理、工艺流程、核心优势、应用挑战及发展趋势等方面详细阐述SMT封装技术。
技术原理与核心特点

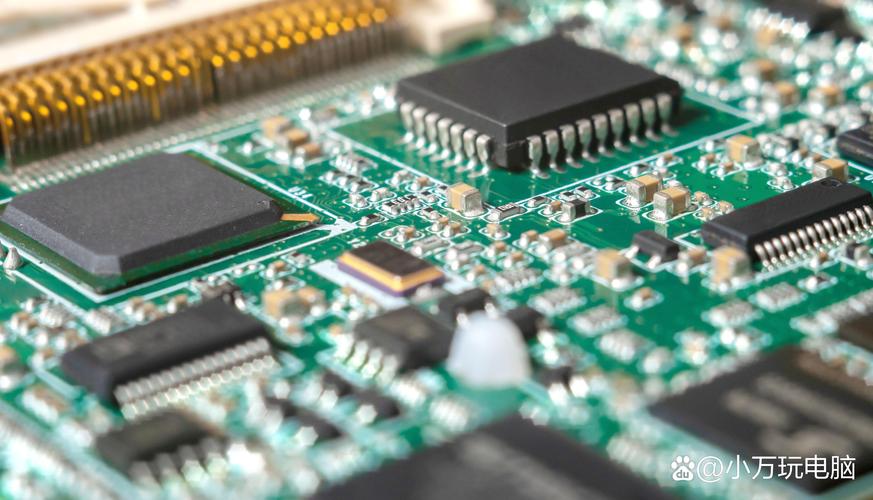

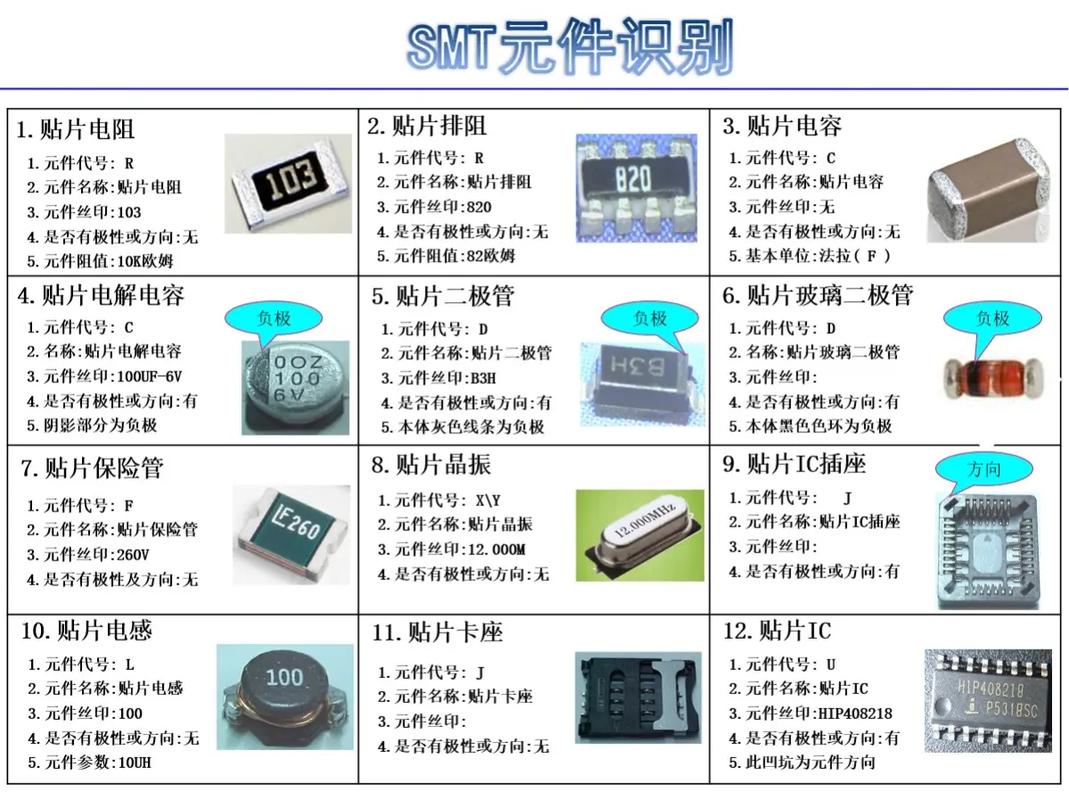

SMT的核心在于元器件的“无引线”或“短引线”封装，以及贴装与焊接的直接化，与传统通孔插装技术（THT）相比，SMT元器件（如SOP、QFP、BGA、CHIP电阻电容等）具有体积小、重量轻、引脚间距短（可低至0.3mm）的特点，其封装主体直接贴合在PCB表面，通过焊膏回流焊或波峰焊实现电气连接，这种设计使得PCB上可容纳的元器件数量大幅增加，同时减少了寄生电容和电感，提升了电路的高频性能，SMT元器件多为自动化贴装设计，兼容性强，可支持单面、双面甚至多层PCB组装，为电子产品的小型化和轻量化提供了技术基础。
SMT工艺流程详解
SMT的完整工艺流程包括焊膏印刷、贴片焊接、回流焊接、清洗、检测等关键环节，每个环节的精度直接影响最终产品的可靠性。
- 焊膏印刷：首先在PCB焊盘上通过钢网漏印焊膏（主要由焊料合金和助焊剂组成），焊膏的厚度和精度需与元器件引脚匹配，通常厚度为0.1-0.2mm，印刷后需进行SPI（焊膏检测）确保无缺印、偏移等缺陷。

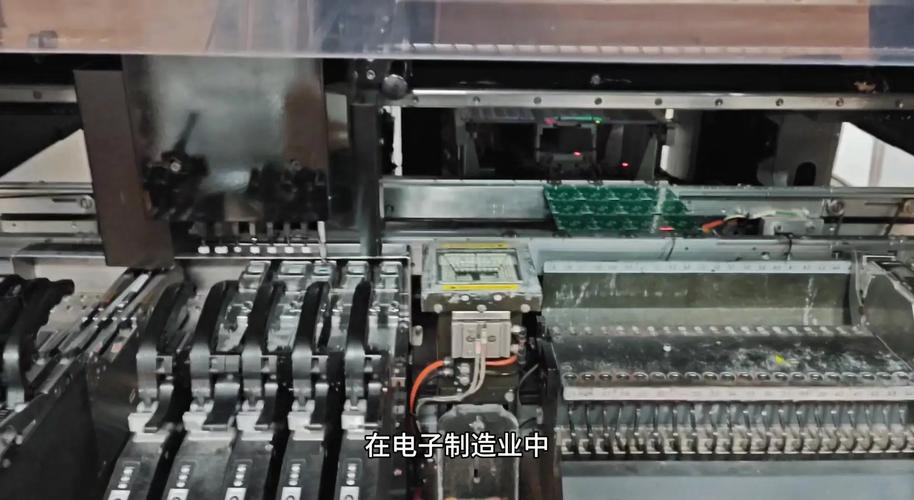

- 贴片：使用贴片机（分为高速贴片机和多功能贴片机）将SMT元器件从卷带、托盘或散料架中拾取，并通过视觉定位系统精确放置在焊膏覆盖的焊盘上，贴片速度可达每小时数万片，定位精度可达±0.05mm。
- 回流焊接：将贴装好的PCB送入回流焊炉，通过预热区、保温区、回流区、冷却区四个温区，使焊膏中的焊料合金熔化（温度通常为217-250℃），在元器件引脚与焊盘之间形成牢固的金属间化合物（IMC）焊点，回流焊曲线需根据焊膏特性和元器件耐热性精确控制，避免热应力损伤。
- 清洗与检测：部分产品需通过清洗去除残留助焊剂，防止腐蚀；随后采用AOI（自动光学检测）、X-Ray检测（针对BGA等隐藏焊点）、ICT（在线测试）等方式检测焊接质量，确保无虚焊、连锡、偏位等缺陷。
SMT的核心优势
与传统THT技术相比,SMT的优势主要体现在以下几个方面：
- 高密度组装：元器件在PCB表面贴装，单位面积可容纳更多元件，例如手机主板采用SMT后，面积可缩小50%以上。
- 电气性能提升：短引线设计减少了信号传输延迟，适合高频电路（如5G通信模块、射频电路）。
- 生产效率高：全自动化生产线可实现连续大规模生产，贴片速度可达每小时10万片以上，适合消费电子等大批量产品。
- 可靠性增强：焊点直接形成于PCB表面，机械强度和抗振动性能优于THT的插装焊点，适合汽车电子、航空航天等高可靠性场景。
- 成本降低：自动化生产减少了人工成本，小型化设计也降低了PCB材料和封装成本。
面临的挑战与解决方案
尽管SMT技术成熟,但在实际应用中仍面临诸多挑战：
- 微型化带来的精度要求：随着元器件尺寸缩小（如01005封装尺寸仅0.4mm×0.2mm），贴片机和印刷设备的精度需进一步提升，目前高端贴片机已采用激光定位和AI视觉算法提升识别精度。
- 热管理问题：高密度组装导致热量集中，BGA等封装易出现焊点热疲劳失效，解决方案包括采用导热硅脂、热沉设计，以及优化回流焊曲线。
- 缺陷检测难度：BGA、CSP等封装的焊点隐藏在芯片下方，需依赖X-Ray或3D SPI检测，检测成本较高。
- 材料兼容性：不同元器件的耐温性差异（如陶瓷电容与塑料封装芯片），需在回流焊过程中精确控制温区温度，避免热损伤。
未来发展趋势
随着电子设备向“更小、更快、更智能”发展，SMT技术也在不断演进：
- 微型化与集成化：01005、008004等超小型封装将普及，同时SiP（系统级封装）技术将多个芯片集成于一个封装内，进一步节省空间。
- 智能制造：工业4.0推动SMT产线向数字化、智能化转型，通过MES（制造执行系统）实现生产数据实时监控，AI算法优化贴片路径和焊接参数。
- 新材料与新工艺：无铅焊膏（如Sn-Ag-Cu合金）已广泛应用，未来低温焊膏（熔点<170℃）将逐步推广，以适应更多耐热性差的元器件。
- 柔性电子与3D封装：柔性PCB与SMT结合可穿戴设备，而3D堆叠封装（如TSV）将进一步提升芯片集成度。
相关应用领域
SMT技术几乎覆盖所有电子制造领域,典型应用包括：
- 消费电子：智能手机、平板电脑、智能手表等，其中智能手机主板采用SMT后厚度可控制在1mm以内。
- 汽车电子：ECU（电子控制单元）、ADAS（自动驾驶系统）传感器，要求高可靠性（工作温度-40℃~150℃）。
- 医疗设备：心脏起搏器、血糖仪，需满足生物兼容性和微型化要求。
- 通信设备：5G基站、路由器，高频信号处理依赖SMT的低寄生参数特性。
相关问答FAQs
Q1：SMT与THT技术的主要区别是什么？
A：SMT（表面贴装技术）是将元器件贴装在PCB表面，通过回流焊焊接，具有高密度、高频性能好的特点；THT（通孔插装技术）是将元器件引脚插入PCB通孔中，通过波峰焊焊接，适合大尺寸、高功率元器件，但组装密度低、电气性能较差，SMT更适合小型化电子产品，而THT仍在大功率模块、电源等领域应用。
Q2：SMT生产中常见的焊接缺陷有哪些？如何预防？
A：常见缺陷包括虚焊（焊料未完全润湿焊盘）、连锡（相邻焊点短路）、立碑（元器件一端翘起）、焊球（焊料飞溅），预防措施包括：优化焊膏印刷参数（钢网厚度、刮刀压力）；控制回流焊曲线（预热速率、峰值温度）；定期维护贴片机吸嘴和视觉系统；采用AOI/X-Ray检测及时发现问题，存储环境（温度25℃以下、湿度60%RH以下）和PCB清洁度也对焊接质量有重要影响。
