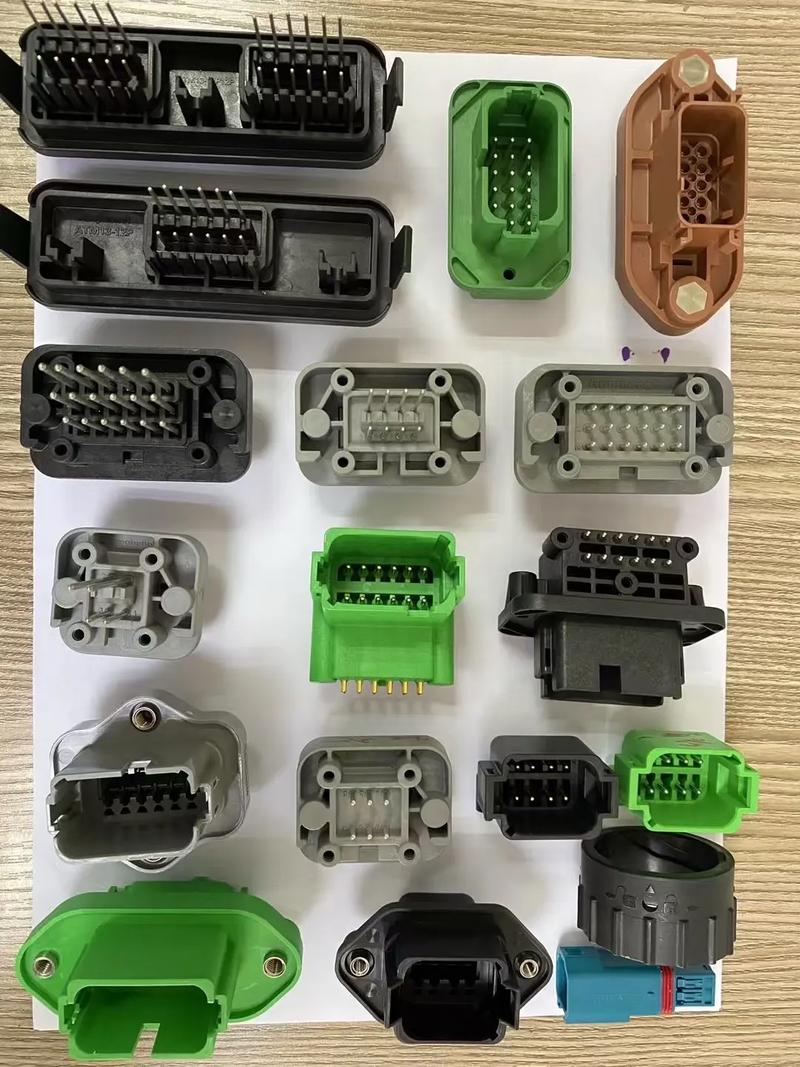

精密连接器模具的维修是一项技术性极强的工作，需要结合精密制造、材料力学和电镀工艺等多方面知识，由于连接器模具通常具有微细结构（如间距0.3mm以下的端子）、高精度要求（尺寸公差±0.001mm）和复杂型腔（如多级抽芯、镶件结构），维修过程中必须严格遵循标准化流程，否则可能导致模具精度丧失甚至报废，以下从故障诊断、拆卸清洁、部件修复、装配调试四个环节详细说明维修要点。
故障诊断：精准定位问题根源
维修前需通过三坐标测量仪、放大镜（50倍以上）和投影仪等工具全面检测模具状态，常见故障包括：型腔磨损导致尺寸超差（如端子厚度从0.2mm减薄至0.195mm）、导柱导套磨损（配合间隙超过0.005mm）、分型面毛刺（导致产品飞边）、顶针弯曲（造成产品凹陷）以及冷却水路堵塞（引起模具局部过热），特别要注意电镀层（如硬铬、镀镍）的脱落情况，因为连接器模具的工作面通常需要电镀处理以增强耐磨性，电镀层一旦破损，会加速基材磨损，诊断时需记录具体数据，例如某型腔磨损量为0.008mm，超出±0.005mm的合格范围,需重点修复。
拆卸清洁：避免二次损伤
拆卸模具时需使用专用工具（如铜锤、吸盘），严禁直接敲击精密部件，对于多镶件结构，应按顺序拆卸并做好标记（如用记号笔标注镶件位置编号），拆卸后需用超声波清洗机（频率40kHz，功率300W）进行15分钟深度清洁，清洗剂采用中性环保溶剂（如H-20型除油剂），避免使用强酸强碱腐蚀模具表面，清洗后需用无尘布擦拭，重点检查型腔表面是否存在微小裂纹（可通过着色探伤剂检测），对于长度超过0.1mm的裂纹，必须进行焊接修复,否则在高压注塑下会扩展导致模具开裂。

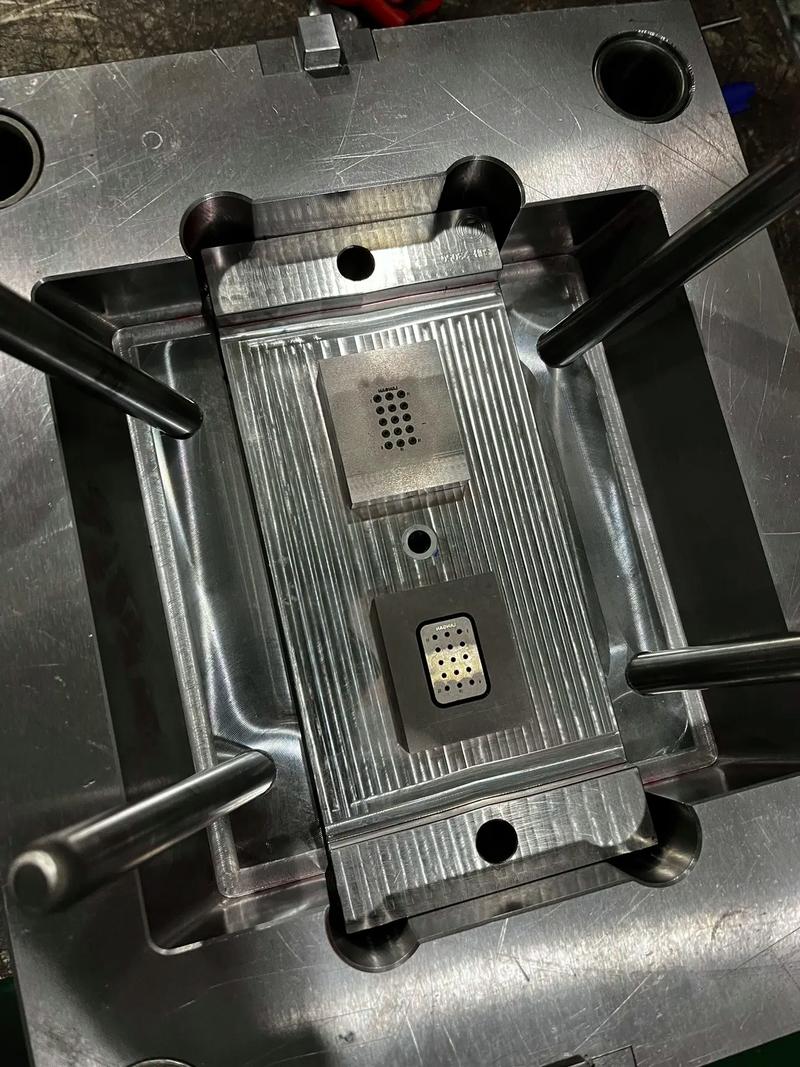

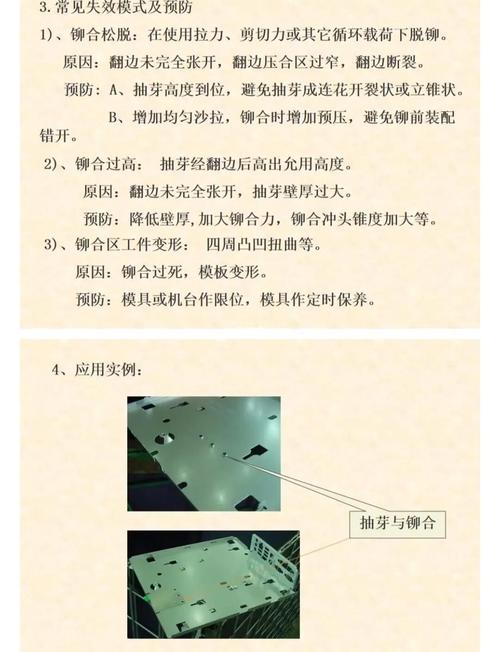

部件修复：针对性处理不同损伤
- 型腔/型芯磨损修复：对于轻微磨损（≤0.01mm），可采用化学镀镍磷合金（Ni-P）工艺，镀层厚度控制在0.005-0.01mm，硬度可达Hv600；对于中度磨损（0.01-0.03mm），需先用激光焊（能量密度5×10⁵W/cm²）补焊材料（选用SKD11模具钢），再通过精密磨床（精度0.001mm）研磨恢复尺寸；严重磨损则需更换镶件，新镶件需经真空热处理（硬度HRC60±2）和深冷处理（-180℃×2h）以稳定组织。
- 导柱导套修复：若配合间隙超差，可采用研磨工艺：先用金刚石砂轮粗磨（粒度W40），再用氧化铝研磨膏（粒度W0.5）精研，最后通过珩磨机达到镜面效果（Ra≤0.1μm）。
- 分型面修复：对于平面度超差（＞0.005mm/100mm），需在平面磨床上重新磨削，磨削后采用刮研工艺，每25×25mm²内接触点达到12-15点。
- 电镀层修复：若电镀层局部脱落，需先用机械方法去除旧镀层，然后进行电镀预处理（除油、酸洗、活化），再镀硬铬（厚度15-20μm），最后进行抛光处理（Ra≤0.2μm）。
装配调试：确保精度与功能
装配时需严格控制配合精度：导柱导套配合间隙为0.003-0.008mm，顶杆与顶孔间隙为0.02-0.04mm，装配完成后，需进行动态测试：手动推动模具滑块，要求运动平稳无卡滞；使用合模机测试锁模力，确保达到设计要求（如500T模具锁模力误差±1%），最后进行试模，注塑参数设置为：温度（PC材料280-320℃）、压力（80-120MPa）、速度（50-80mm/s），通过试模产品验证模具精度：用千分尺测量端子尺寸（公差±0.005mm），用轮廓仪检查产品轮廓度（误差≤0.003mm），若发现问题,需微调模具直至合格。
相关问答FAQs
Q1：精密连接器模具维修后如何延长使用寿命？
A1：可通过以下方式延长寿命：①定期进行模具保养（每生产5万模次清理一次型腔）；②选用优质模具钢（如SKH-51）并做好表面氮化处理（层深0.2-0.3mm，硬度HV950）；③优化注塑工艺（降低注射压力、缩短保压时间）；④建立模具使用档案，记录维修历史和磨损情况,实现预防性维护。
Q2：维修时如何避免模具变形？
A2：避免变形需注意：①热处理时采用分段控温工艺（预热550℃→淬火850℃→回火200℃），减少内应力；②焊接时采用对称施焊和预热（300℃），防止局部过热；③磨削加工时充分冷却（使用乳化液冷却液），并控制磨削深度（≤0.005mm/次）；④装配时避免强行装配,必要时通过调整垫片补偿尺寸偏差。
