需要明确的是，一份完整的官方维修手册（通常称为“服务手册”或“SVC Manual”）是高度专业化的内部技术文件，包含了电路图、芯片资料、调试步骤、故障代码和维修流程等核心内容,这些文件通常不会对普通公众免费公开。
（图片来源网络，侵删）
我可以为您提供一份基于该型号电视的详细维修指南，涵盖其常见故障、排查思路、所需工具以及关键电路信息，这足以应对大部分维修场景,我也会告诉您在哪里可以尝试寻找官方手册。
东芝 42WL66C 液晶电视 维修指南
电视基本概述与关键部件
在维修前，了解电视的基本构成至关重要，42WL66C是一款较早的液晶电视,其核心部件包括：
- 电源板: 负责将市电220V转换为整机各部分所需的各种电压（如12V, 5V, 24V等）。
- 主板: 电视的“大脑”，负责处理信号（AV、TV、VGA、HDMI等）、解码、控制以及驱动背光和屏幕逻辑。
- 背光驱动板: 也称为“Inverter”或“背光板”,负责点亮屏幕背光条。
- 液晶面板: 显示图像的核心，由玻璃基板、液晶、彩色滤光片等组成,本身不可修复。
- 屏幕逻辑板: 位于屏幕背面，负责处理来自主板的LVDS图像信号,并驱动面板显示。
- 按键板: 用户输入接口。
- 外壳和扬声器。
维修核心原则： 遵循“先外后内，先电源后负载，先简单后复杂”的顺序。
常见故障现象与排查步骤
故障现象1：完全不开机，指示灯不亮
这是最常见的故障,通常问题出在电源部分。
（图片来源网络，侵删）
可能原因：
- 电源板损坏（保险丝烧断、PFC电路故障、副电源IC损坏等）。
- 市电输入问题（插座、电源线）。
- 电源开关损坏。
排查步骤：
- 检查外部： 确认电源线插紧，插座有电,可以插一个台灯试试。
- 打开后盖： 断开电视电源，拔下电源线,并拆下电视后盖。

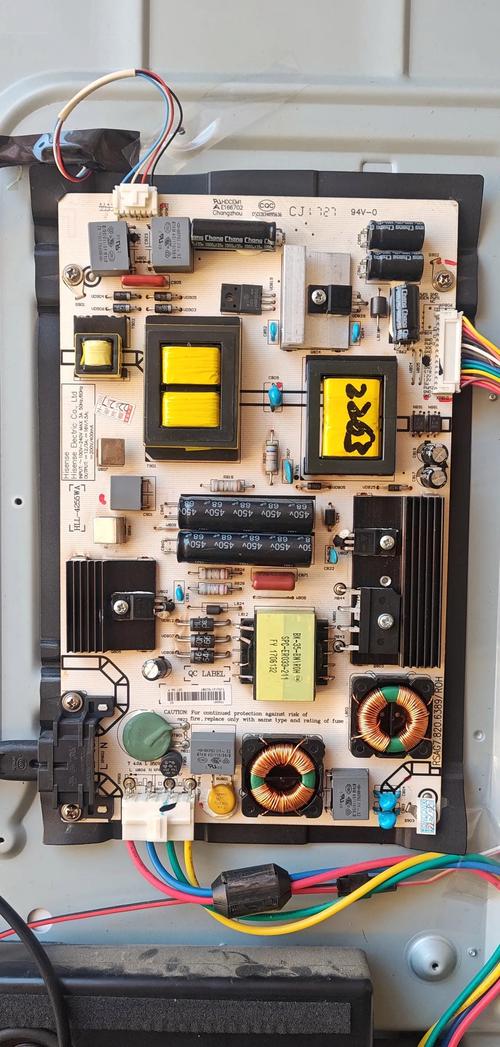

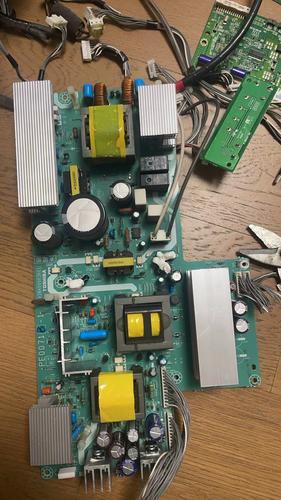

- 目视检查电源板：
- 观察电源板上的保险丝（通常为方形或圆形的玻璃管）是否发黑或熔断，如果熔断,说明电源板有严重短路。
- 检查有无明显元件烧毁、鼓包、电容漏液等现象。
- 测量电压：
- 安全第一！ 操作时使用隔离变压器，或确保身体良好绝缘,避免触电。
- 在通电不按开机键的情况下，测量电源板输出端是否有+5V（或+3.3V）的待机电压,这是主板工作的前提。
- 如果没有待机电压,故障几乎可以确定在电源板上。
- 维修电源板：
- 如果保险丝熔断，不要直接更换，必须先找到短路点（如PFC开关管、整流桥等是否击穿）,更换损坏元件后才能通电。
- 常见易损元件：大滤波电容、PFC功率管（如K2645）、副电源IC（如NCP1271）、稳压IC（如LDO）。
- 对于电源板维修，建议有一定电子基础,否则建议直接更换整个电源板模块。
故障现象2：指示灯亮，但屏幕不亮，无声
这通常意味着电源板已经工作（产生了待机电压）,但主板或背光系统未启动。
排查步骤：
（图片来源网络，侵删）
- 检查指示灯颜色： 有些电视待机灯为红色，开机后变为蓝色或绿色,确认电视是否已尝试开机。
- 听声音： 仔细听开机时是否有“嘀”的一声（继电器吸合声）或主板轻微的“嘶嘶”声（CPU工作声），如果没有,很可能是主板未工作。
- 测量开机信号电压：
- 找到电源板到主板的连接器，找到其中一根标记为
ON/OFF、PWR-ON或PS-ON的线（通常是3.3V或5V信号）。 - 用万用表测量，按下遥控器或本机开机键时，这根线的电压是否有从低电平（0V）跳变到高电平（3.3V/5V）。
- 如果电压没有变化,问题可能在按键板或主板上的CPU。
- 如果电压正常变化，但电源板仍无主电压输出,则故障在电源板的主电源部分。
- 找到电源板到主板的连接器，找到其中一根标记为
- 检查背光：
- 如果电源板输出了正常的主电压（如12V或24V），但屏幕依然黑屏,请仔细看屏幕。
- 斜视屏幕： 在黑暗环境下，斜着看屏幕是否能看到非常暗淡的图像轮廓？如果有，说明背光不亮。
- 检查背光驱动板：
- 找到背光驱动板,检查它与电源板和屏幕的连接线是否插紧。
- 测量背光驱动板的输入电压（通常来自电源板的12V或24V）是否正常。
- 测量背光驱动板输出的高压（连接到灯条的排线）是否存在。注意：此电压很高，非常危险！非专业人员请勿尝试测量。
- 检查灯条： 背光驱动板故障或屏幕内的灯条损坏（老化、个别灯珠不亮）都会导致背光不亮，可以通过测量灯条两端电阻来判断（通常阻值很小，几欧姆到十几欧姆），如果阻值无穷大或异常,说明灯条损坏。
故障现象3：屏幕亮，但无图像，有声音
这表示背光和电源系统正常，主板已工作,但图像信号处理或传输链路出了问题。
排查步骤：
- 检查信号源： 尝试切换不同的输入源（TV、AV、HDMI），看是否所有信号都无图像，如果只有一个信号源无图像,问题可能是该接口或相关电路。
- 检查主板到屏幕的连接：
- 找到主板连接到屏幕逻辑板的LVDS排线，检查是否松动、氧化或插反。
- 拔下后重新插紧,可以尝试用橡皮擦轻轻擦拭排线金手指部分。
- 检查主板：
- 可能性一：CPU未完成初始化。 检查主板上的晶振（时钟晶振和复位晶振）是否起振，供电是否正常,这是CPU工作的基本条件。
- 可能性二：信号处理芯片损坏。 主板上负责处理视频信号的芯片（如视频解码芯片、Scaler芯片）故障。
- 可能性三：存储器（EEPROM/Flash）故障或程序丢失。 会导致CPU无法控制其他芯片，可以通过重新刷写固件尝试修复,但需要专业的编程器和固件文件。
- 检查屏幕逻辑板： 如果主板输出的LVDS信号正常（可以用示波器查看），但屏幕无显示,可能是屏幕逻辑板损坏。
故障现象4：图像异常（花屏、闪屏、重影、竖线/横线）
这类故障通常与图像信号处理或屏幕本身有关。
- 花屏、闪屏、乱码：
- 首要怀疑对象：LVDS排线。 接触不良是最常见原因,重新插拔或更换排线。
- 主板上的显存或Scaler芯片虚焊/损坏。 可以尝试对相关芯片进行补焊（使用热风枪，需专业技巧）。
- 屏幕逻辑板故障。
- 竖线或横线：
- 如果是一条或多条固定的彩色或黑色竖线/横线，并且位置固定，基本可以断定是液晶面板本身损坏，这种情况下无法修复，只能更换面板，成本极高,通常建议放弃。
- 如果线条是闪烁的,则有可能是排线或逻辑板问题。
寻找官方维修手册
如果您需要最权威的电路图和维修流程,可以尝试以下途径：
- 专业维修论坛/网站：
- 电视维修之家: 国内非常知名的电视维修论坛，有大量维修师傅分享图纸和经验,您可以在其资料区或发帖求助。
- 慧聪网维修专区: 也是一个寻找维修资料和同行的平台。
- 百度贴吧: 如“电视维修吧”等,可以发帖询问是否有此型号的图纸。
- 淘宝/阿里巴巴：
