通信模块设计技术路线如何选择?

通信模块设计技术路线是一个系统性工程,涉及硬件选型、软件架构、协议栈开发、测试验证等多个环节,需结合应用场景、性能需求、成本预算及可靠性要求进行全流程规划,以下从需求分析、硬件设计、软件设计、测试验证及迭代优化五个维度展开详细说明。

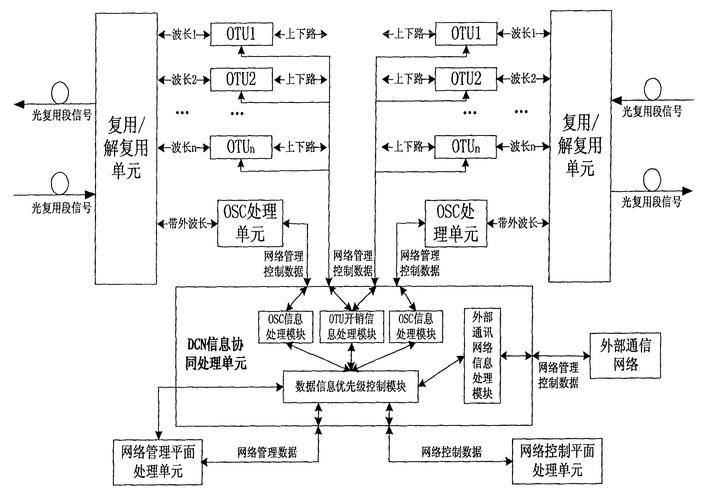

通信模块设计技术路线如何选择?-图1
(图片来源网络,侵删)

需求分析与方案论证

通信模块设计的首要任务是明确需求边界,包括通信制式(如4G/5G、Wi-Fi、蓝牙、LoRa等)、工作频段、传输速率、时延要求、功耗指标、环境适应性(温度、湿度、振动等)及成本约束,工业场景可能优先选择低功耗广域网(LPWAN)技术(如LoRa或NB-IoT),而车载场景则需关注高可靠性及快速切换能力。
在需求明确后,需进行技术可行性论证,对比不同制式的优缺点,4G模块覆盖广但功耗较高,适用于智能表计、共享设备等;Wi-Fi模块速率快但覆盖距离短,适合智能家居、局域网设备,需考虑供应链稳定性,优先选择主流厂商(如移远、广和通、高通等)的成熟芯片方案,降低研发风险。

硬件设计技术路线

硬件设计是通信模块的基础,核心包括射频电路设计、基带处理单元、电源管理及外围接口电路。

核心芯片选型

基带芯片需支持目标通信制式,具备足够的处理能力(如支持TCP/IP协议栈、AT指令解析等),5G模块可选用高通骁龙X65或联发科天玑M80,Wi-Fi模块可采用博通BCM43455或乐鑫ESP32系列,射频芯片需与基带芯片匹配,确保频段覆盖和发射功率符合国家/地区法规(如FCC、CE认证)。

射频电路设计

射频部分是信号质量的关键,需设计匹配网络、滤波器、功率放大器(PA)及低噪声放大器(LNA),在2.4GHz Wi-Fi模块中,需优化PCB布局,减少天线附近的元器件干扰,采用差分走线降低信号噪声;对于4G模块,需设计多频段切换电路,支持全球漫游。

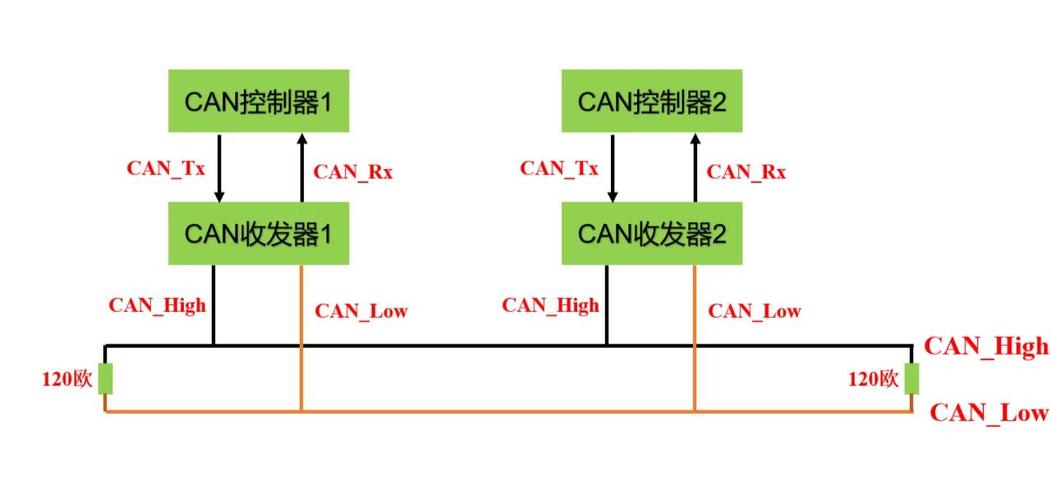

通信模块设计技术路线如何选择?-图2
(图片来源网络,侵删)

电源管理

通信模块对电源稳定性要求高,需设计高效的电源管理单元(PMU),包括LDO(低压差线性稳压器)和DC-DC转换器,LoRa模块在工作电流约100mA,休眠电流需低于1μA,需选用低功耗PMU芯片(如TPS62740),并通过软件动态调整电源电压,降低待机功耗。

外围接口设计

根据应用需求配置接口,如UART、SPI、I2C、GPIO等,用于与主控MCU通信;USB接口用于调试和固件升级;天线接口需支持外接天线,确保信号接收灵敏度。

软件设计技术路线

软件设计是通信模块的“大脑”,包括驱动层、协议栈、操作系统及应用接口。

驱动层开发

驱动层负责硬件抽象,实现基带芯片、射频芯片、PMU等外设的底层控制,需开发UART驱动用于AT指令收发,SPI驱动用于与Flash存储器通信,确保硬件功能可通过软件调用。

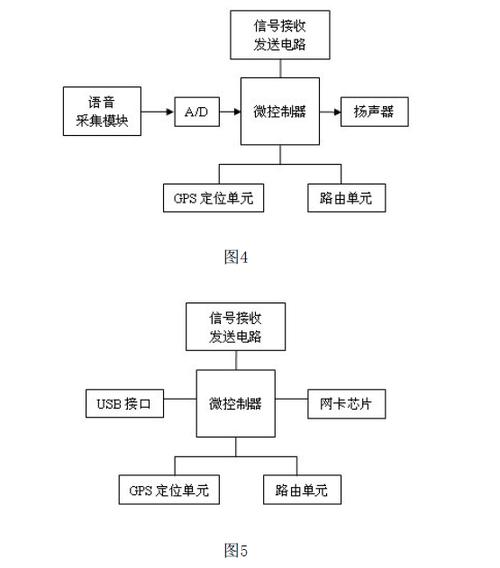

通信模块设计技术路线如何选择?-图3
(图片来源网络,侵删)

协议栈移植

通信协议栈是实现数据传输的核心,包括物理层(PHY)、数据链路层(MAC)、网络层(IP)及传输层(TCP/UDP),4G模块需移植LTE协议栈,支持 attach、PDN连接、数据收发流程;Wi-Fi模块需移植802.11协议栈,支持STA/AP模式切换及WPA2加密,协议栈可基于开源项目(如OpenLTE、lwIP)开发,或采用厂商提供的定制化协议栈。

操作系统与任务调度

为提高实时性和可靠性,通信模块通常运行轻量级操作系统(如FreeRTOS、RT-Thread),需划分任务优先级,如协议栈处理任务(高优先级)、数据收发任务(中优先级)、状态监测任务(低优先级),通过消息队列或信号量实现任务间通信,避免资源竞争。

应用接口设计

提供标准化的应用接口,如AT指令集、Socket API或MQTT协议,方便用户快速集成,AT指令集需支持“AT+CSQ”查询信号强度、“AT+SEND”发送数据等常用命令;MQTT接口需支持连接Broker、发布/订阅主题,适用于物联网云平台对接。

测试验证技术路线

测试验证是确保通信模块性能达标的关键环节,需覆盖功能测试、性能测试、兼容性测试及可靠性测试。

功能测试

验证模块是否支持目标通信制式的基本功能,如4G模块的网络注册、通话、短信功能;Wi-Fi模块的连接、数据传输、断线重连功能,需搭建测试环境,通过频谱分析仪、信号发生器等设备模拟不同信号强度,测试模块的响应能力。

性能测试

关键指标包括传输速率(如4G模块下行≥100Mbps)、时延(≤50ms)、功耗(工作电流≤500mA,休眠电流≤10μA)、接收灵敏度(如LoRa模块灵敏度≥-130dBm),需使用网络分析仪、功耗测试仪等设备进行量化测试。

兼容性测试

验证模块与不同品牌主控MCU、不同版本操作系统的兼容性,避免因接口协议或驱动版本不匹配导致集成失败,测试模块在STM32、ESP32等不同MCU平台下的AT指令响应时间。

可靠性测试

模拟极端环境,如高低温循环(-40℃~85℃)、振动测试(10-500Hz)、长时间老化测试(≥500小时),验证模块在恶劣条件下的稳定性,需进行EMC电磁兼容测试,确保模块在复杂电磁环境中不受干扰。

迭代优化与量产准备

基于测试反馈进行迭代优化,如调整射频电路参数降低功耗、优化协议栈算法提高传输效率、修复软件Bug,完成后,需完成认证测试(如SRRC、FCC、CE),确保产品符合法规要求;设计生产测试工装,实现自动化量产测试,提高生产效率和一致性。

相关问答FAQs

Q1:通信模块设计中,如何平衡功耗与性能?
A:功耗与性能的平衡需从硬件和软件两方面优化,硬件上,选用低功耗芯片(如LoRa模块SX1278),优化电源管理电路,动态调整PA发射功率;软件上,采用休眠唤醒机制(如通过GPIO触发唤醒),优化协议栈算法减少无效通信,并根据应用场景调整数据发送频率(如传感器数据每10分钟上报一次),可通过功耗监测工具(如功率分析仪)定位高耗能环节,针对性优化。

Q2:通信模块在复杂电磁环境中如何提高抗干扰能力?
A:提高抗干扰能力需从PCB布局、滤波设计和软件算法三方面入手,PCB布局上,将射频电路与数字电路隔离,采用地分割和屏蔽层减少串扰;滤波设计上,在电源线和信号线上添加磁珠(FB)或电容滤波,抑制高频噪声;软件上,采用前向纠错编码(如FEC)和重传机制(如ARQ),降低数据误码率,可通过频谱扫描选择干扰较小的频段工作,或跳频技术(如FHSS)规避干扰源。
