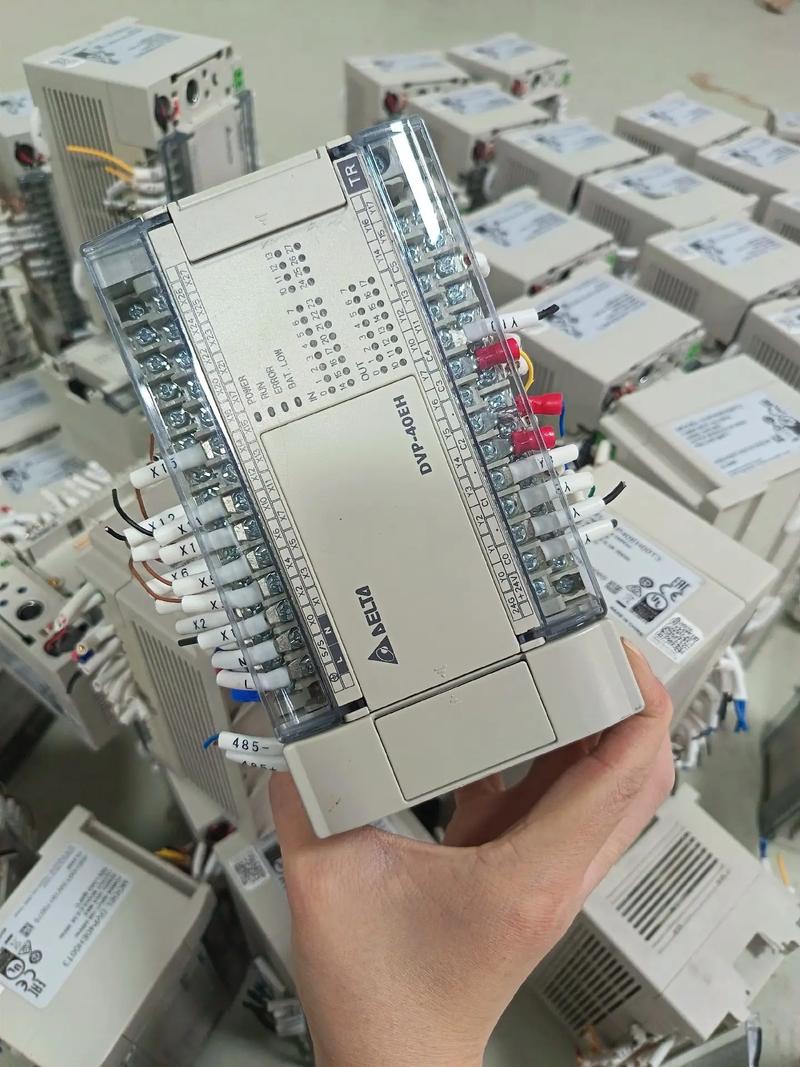

台达PLC开关电源维修是一项需要结合理论知识与实践经验的技术工作，其核心在于通过系统性的故障诊断与精准的元件级修复，使电源模块恢复正常运行，开关电源作为PLC系统的“心脏”，其稳定性直接影响整个控制系统的可靠性,因此掌握科学的维修方法至关重要。
维修前的准备工作与安全规范
在开展台达PLC开关电源维修前，必须做好充分准备并严格遵守安全规范，需要准备维修工具，包括万用表（具备电压、电阻、二极管档位）、示波器（用于检测开关波形）、焊接设备（恒温烙铁、吸锡器）、螺丝刀套装、镊子及绝缘胶带等，应查阅电源模块的型号规格书，明确其输入电压范围、输出电压电流参数及拓扑结构（如反激式、正激式等），避免盲目操作，安全方面，务必切断输入电源并等待电容充分放电（可用万用表测量电容两端电压确认），佩戴防静电手环防止静电损坏敏感元件,操作过程中避免短路散热片或高压端子。
故障诊断流程：从现象到根源
初步检查与外观观察
接故障电源后，首先进行外观检查：观察是否有明显烧焦痕迹、元件鼓包、虚焊或裂痕，检查散热片是否松动、输入输出端子是否氧化，若发现保险管熔断，需进一步排查是否存在短路故障，切勿直接更换保险管通电试机,否则可能扩大故障范围。
通电测试与关键电压测量
在确认无明显短路后，可进行通电测试，但需串联限流灯泡（如220V/100W白炽灯）作为保护，防止短路导致元件二次损坏,使用万用表测量关键点电压：
- 输入端电压：检测交流输入是否正常（如220V±10%）,若无电压则检查外部供电线路；
- 直流母线电压：桥式整流后应有约310V（220V输入）的直流电压，若无则检查整流桥、限流电阻及滤波电容；
- PWM控制器供电电压：如UC384x、TL494等芯片的Vcc端（通常12-18V），若电压异常，检查启动电阻、反馈电路及稳压二极管；
- 输出电压：测量各路输出（如24V、5V、12V）是否正常，若某路无输出，检查对应整流二极管、滤波电容及负载是否短路。
波形检测与电路分段排查
当电压测量无法定位故障时,需借助示波器检测关键波形：
- 驱动波形：测量PWM芯片输出端（如GT端）的脉冲波形，若无波形或占空比异常,可能是芯片损坏或反馈回路故障；
- 开关管波形：检测MOSFET或GTR的D极/S极波形，若波形畸变或无振荡，检查振荡电路（如RC定时元件）及开关管本身。 通过分段排查（如先查振荡电路，再查驱动电路，最后查输出电路）,逐步缩小故障范围。
常见故障点分析与维修方法

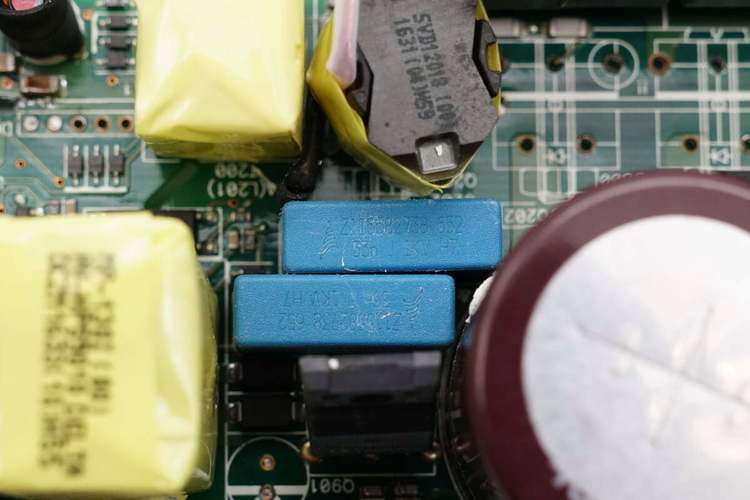

输入电路故障
- 整流桥损坏：表现为直流母线电压为0或偏低，用万用表二极管档检测整流桥二极管是否击穿或开路，更换时需注意耐压值（≥600V）和电流值（≥2A）。
- 滤波电容失效：电容鼓包、漏液或容量减小会导致母线电压纹波过大，需用容量表或替换法验证，更换电容时需选择同规格（耐压、容量、温度等级）。

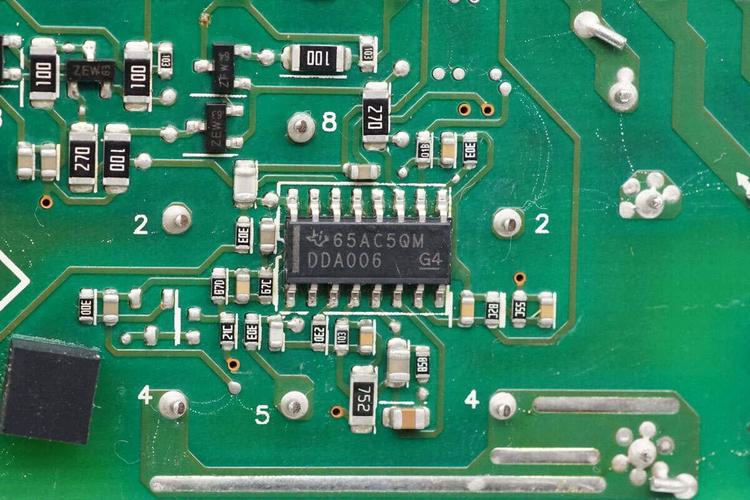

PWM控制电路故障
- PWM芯片损坏：如UC384x芯片常见故障包括Vcc端短路、输出端驱动能力下降，需测量各引脚电压与正常值对比（参考规格书）,确认后更换同型号芯片。
- 反馈电路故障：光耦（如PC817）或误差放大器（如TL431）失效会导致输出电压不稳定或无输出，检测光耦的发光二极管与光敏三极管是否导通正常，TL431的参考端与调整端电压是否为2.5V。
输出电路故障
- 整流二极管击穿：某路输出电压为0且负载端短路，需检测肖特基二极管或快恢复二极管是否短路，更换时注意反向恢复时间（如FR107适用于高频整流）。
- 滤波电容损坏：输出电容容量减小会导致电压纹波增大，需用示波器观察输出波形,必要时更换低ESR电容。
保护电路误动作
过压、过流保护电路误动作会导致电源间歇性工作，需检测比较器（如LM393）的基准电压和输入信号，检查相关取样电阻是否变值,必要时调整保护阈值电阻。
维修后的测试与老化验证
修复后需进行功能测试：先空载通电检测各路输出电压是否稳定，再接入额定负载运行30分钟以上，观察温升（开关管、变压器温度应≤70℃）及纹波电压（≤输出电压的1%），若条件允许，可进行输入电压波动测试（如198V-242V）验证电源的宽压输入稳定性。
维修经验总结与预防措施
为延长电源寿命，需注意：避免频繁通断电以减少冲击电流；定期清理散热器灰尘；确保工作环境温度适宜（-10℃~50℃）；在雷雨季节或电网不稳区域加装防雷浪涌保护器，维修时建议记录故障元件型号及替换参数，形成维修档案,便于后续参考。
相关问答FAQs
Q1：台达PLC开关电源通电后立即烧保险管，如何排查？
A：立即烧保险管多为输入端短路导致，首先断电后用万用表电阻档检测整流桥输入端（L/N）是否短路，若短路则更换整流桥；若整流桥正常，检查滤波电容是否击穿；若仍短路，需进一步检查开关管D/S极是否击穿，以及前级抗干扰电路（如X电容）是否失效，排查到短路元件并更换后，建议先串联限流灯泡通电测试,确认无异常后再恢复正常供电。
Q2：维修后电源输出电压偏低且纹波较大，可能的原因是什么？
A：输出电压偏低且纹波大的常见原因包括：①输出滤波电容容量减小或ESR增大，导致滤波效果下降，需更换同规格低ESR电容；②PWM反馈回路故障，如光耦电流传输比（CTR）下降或TL431基准电压漂移，需检测光耦发光侧电流（约5-10mA）及TL431各脚电压；③开关管导通电阻增大或变压器匝间短路，导致能量传输效率降低，可用万用表检测开关管Rds(on）或测量变压器初级电感量判断。
