开关电源作为现代电子设备的核心供电部件,其稳定运行对整个系统至关重要,但在长期使用中,开关电源可能因元件老化、负载异常或环境因素出现故障,掌握系统化的故障排除与维修方法能有效缩短维修时间、提高修复率,维修前需做好安全防护,如切断电源、放电操作,并准备万用表、示波器、负载仪等工具,避免带电操作导致二次损坏。

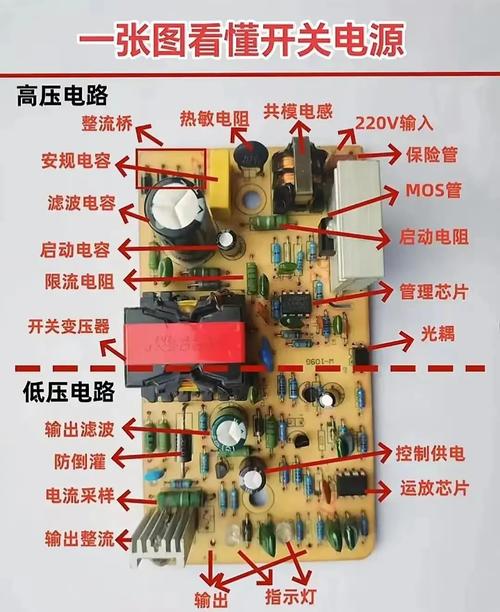

故障排除的基本流程
开关电源故障排查遵循“先外后内、先易后难”原则,首先检查外部条件:确认输入电压是否正常(如AC 220V±10%)、保险丝是否熔断、开关是否开启,排除电源线接触不良或插座故障等简单问题,随后观察电源外观,检查有无元件烧黑、鼓包、漏液等明显损坏,散热片是否积灰过多影响散热,若外观无异常,可通电测试输出电压:若输出电压为零,可能是初级电路故障;若输出电压偏低或波动,多见于次级反馈电路或负载异常。
常见故障类型与维修方法
输出电压为零或偏低
可能原因:保险丝熔断、整流桥损坏、开关管击穿、PWM控制器故障。
维修方法:
- 保险丝熔断:用万用表电阻档检测输入回路是否短路,若短路,需排查整流桥、滤波电容、开关管是否击穿;若未短路,可能是负载过重,需断开负载测输出电压。
- 开关管故障:开关管因过压、过流或散热不良易损坏,更换时需同型号或参数相近的管子,并检查驱动电路是否正常(如驱动电阻、变压器是否开路)。
- PWM控制器无输出:检测控制器(如UC3842、TL494)供电引脚电压(通常12-18V)、反馈电压(如2.5V基准电压),若供电异常查供电电阻、稳压管,若反馈异常查光耦、误差放大器。
输出电压不稳定或纹波过大
可能原因:滤波电容失效、负载能力下降、反馈回路元件参数漂移。
维修方法:
- 滤波电容检测:用万用表电容档或示波器检测输入/输出滤波电容容量是否衰减(如1000μF/25V电容容量低于500μF需更换),观察是否鼓包漏液。
- 反馈回路检查:检测光耦、精密稳压源(如TL431)工作是否正常,反馈电阻是否变值,可更换同规格元件试之。
- 负载测试:断开负载,接假负载(如电阻)测输出电压,若电压恢复正常,说明负载电路存在短路或过流。
电源异响或无法启动
可能原因:变压器磁芯松动、散热风扇故障、启动电阻变值。
维修方法:

- 异响排查:断电后轻轻敲击变压器,若声音变化,可能是磁芯未夹紧,可重新上胶固定;若风扇异响,需清理灰尘或更换轴承。
- 启动电路检测:启动电阻(通常为几十kΩ至几百kΩ)因功耗大易变值,导致PWM控制器无法启动,用万用表测其阻值,若偏离标称值20%以上需更换。
关键元件检测技巧
| 元件类型 | 检测方法 |
|---|---|
| 整流桥 | 万用表二极管档测正反向电阻,正向导通(0.5-0.7V),反向截止(无穷大) |
| 滤波电容 | 电容档测容量,示波器测纹波(输出端纹波应小于50mVpp) |
| 光耦 | 通电测初级发光二极管压降(1.2V左右),次级三极管导通压降(0.3-0.5V) |
| PWM控制器 | 测供电脚、基准电压脚、输出脉冲脚波形,若无脉冲查外围元件 |
维修注意事项
- 更换元件需确认参数一致,如开关管的耐压(Vceo)、电流(Ic)、功率(Pcm)等,避免代用不当引发新故障。
- 检修高频变压器时,注意同名端标记,接反会导致无输出或烧毁元件。
- 修复后需满载测试1小时以上,监测温升(变压器、开关管温升应低于60℃)及输出电压稳定性。
相关问答FAQs
Q1:开关电源通电后立即烧保险丝,如何快速定位故障点?
A:烧保险丝多因输入回路短路,首先断开电源,用万用表电阻档测交流输入端阻值,若接近0Ω,说明整流桥或滤波电容击穿;若阻值正常,可能是开关管ce极短路(需拆下开关管检测),排除短路元件后,换同规格保险丝通电,若仍烧查消磁电路(若有)或PWM控制器是否击穿。
Q2:维修后输出电压正常,但接上负载电压骤降,是什么原因?
A:负载能力不足通常由两种情况导致:一是输出滤波电容容量衰减,导致带载时纹波增大、电压跌落,需更换电容;二是开关管或整流二极管导通内阻增大,如整流二极管(如肖特基管)老化,正向压降升高,需更换同类型低内阻元件;三是负载本身存在短路,需用万用表测负载回路电阻判断。
