EDA技术中的IP具体指什么?

EDA技术中的IP(Intellectual Property,知识产权)是指在电子设计自动化领域,经过预先设计、验证和测试的可复用硬件模块或软件功能单元,是现代集成电路设计中的核心组成部分,IP模块涵盖了从基础逻辑门、存储器到复杂处理器系统(如CPU、GPU)的各类功能单元,其核心价值在于通过标准化、可复用的设计方法,大幅缩短芯片开发周期、降低设计风险,并提高设计可靠性,在EDA流程中,IP通常以RTL(寄存器传输级)代码、网表、布局布线后的物理设计文件或预验证的硬核/软核形式存在,支持模块化设计方法,使设计者能够像搭积木一样快速构建复杂系统。

EDA技术中的IP具体指什么?-图1
(图片来源网络,侵删)

IP的定义可以从多个维度展开,从法律角度看,IP是受知识产权法保护的原创设计成果,其所有权和使用权通常通过授权协议明确,商业IP供应商(如ARM、Synopsys、Cadence)会通过专利、版权等方式保护其设计;从技术角度看,IP是经过功能验证、时序分析、功耗优化和可制造性设计(DFM)验证的标准化模块,具备明确的接口规范和性能指标;从产业角度看,IP是半导体产业链分工的产物,随着芯片设计复杂度指数级增长(如7纳米以下工艺),全定制设计已不可行,IP复用成为必然选择,据行业统计,现代SoC芯片中90%以上的功能由IP模块构成,典型高端处理器可能集成数百个IP核。

IP的分类方式多样,按实现形式可分为硬核(Hard IP)、软核(Soft IP)和固核(Firm IP),硬核是基于特定工艺库完成的物理设计,经过布局布线验证,性能最优但可移植性差,如SRAM编译器生成的存储器;软核以RTL代码形式提供,可移植性强但需经过综合和布局布线,灵活性高,如RISC-V处理器核;固核则是介于两者之间的半成品,通常为网表形式,兼顾性能与可移植性,按功能层级可分为基础单元IP(如标准单元库、I/O单元)、数字IP(如PCIe控制器、DDR接口)、模拟IP(如PLL、ADC/DAC)、系统级IP(如NoC片上网络)以及验证IP(如UVM验证环境),按授权模式可分为授权型IP(如ARM Cortex系列,按芯片数量付费)、开源IP(如RISC-V指令集架构,免费使用但需自行优化)以及自研IP(芯片厂商内部开发的核心模块)。

IP在EDA设计流程中的作用贯穿始终,在架构设计阶段,IP供应商提供IP目录和性能参数,帮助设计者快速评估系统方案;在RTL编码阶段,软核IP可直接集成,减少重复编码工作;在验证阶段,预验证的IP模块可大幅缩短验证周期,配合验证IP构建完整的测试平台;在物理设计阶段,硬核IP的布局布线结果可直接复用,避免工艺偏差带来的风险;在流片阶段,IP供应商通常提供工艺支持文件(如SPICE模型、工艺设计套件PDK),确保IP在目标工艺中的正确实现,以典型SoC设计为例,设计者可能需要集成CPU、GPU、NPU、USB控制器等多个IP模块,通过EDA工具的IP集成环境(如Cadence的IP Explorer)完成接口自动连接、总线仲裁和电源管理配置,最终生成可流片的网表文件。

IP技术的发展趋势与半导体工艺演进紧密相关,随着摩尔定律放缓,先进工艺(如3纳米、2纳米)的良率挑战和设计成本上升,推动IP向高性能、低功耗、高可靠性方向发展,针对Chiplet(芯粒)架构,接口IP(如UCIe)成为热点,支持不同工艺芯粒间的互连;在AI领域,针对大模型推理的NPU IP通过量化、稀疏化技术优化能效比;在汽车电子领域,功能安全IP(如ISO 26262 ASIL级)满足高可靠性要求,IP生态的标准化(如Chips Alliance的开放规范)和云化(如基于云的IP验证平台)正在降低中小企业的设计门槛,推动IP市场的进一步繁荣。

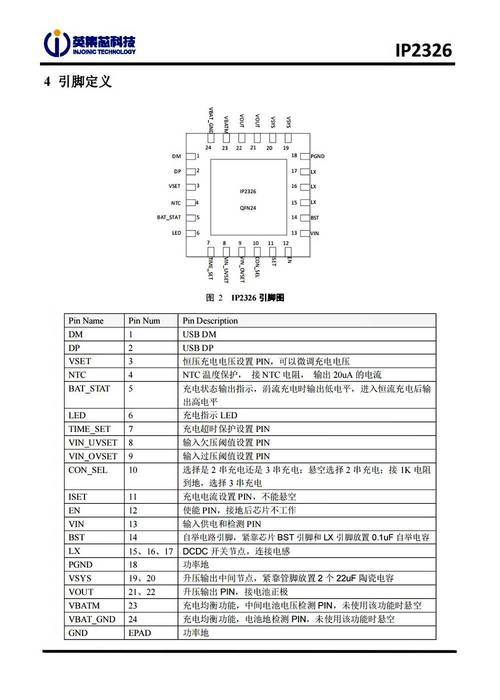

EDA技术中的IP具体指什么?-图2
(图片来源网络,侵删)

相关问答FAQs:

  1. 问:IP核与EDA工具的关系是什么?
    答:IP核与EDA工具是相辅相成的关系,EDA工具(如Synopsys VCS、Cadence Innovus)提供了IP集成、验证、物理设计等关键功能,而IP核则是EDA工具处理的对象和基础,在综合阶段,EDA工具读取软核RTL代码和工艺库,生成门级网表;在验证阶段,EDA工具的仿真器(如Questa)运行基于IP核的测试用例;在物理设计阶段,布局布线工具(如IC Compiler)集成硬核IP的物理信息,完成整体布局,IP供应商会提供与主流EDA工具兼容的接口文件(如SDF时序文件、LEF布局文件),确保IP能在工具链中正确使用。

  2. 问:如何选择合适的IP核?
    答:选择IP核需综合考虑技术指标、授权成本、工具兼容性和长期支持四个维度,技术指标方面,需评估IP的性能(如频率、带宽)、功耗、面积(PPA)是否符合系统需求,以及是否支持目标工艺节点(如7纳米以下FinFET或GAA工艺);授权成本方面,需比较一次性授权、版税或按芯片数量付费等模式的长期成本,开源IP(如RISC-V)可降低初期投入但需承担验证风险;工具兼容性方面,确认IP是否支持主流EDA工具(如Synopsys DC、Cadence Genus)和验证方法学(如UVM);长期支持方面,优先选择有持续更新能力的供应商,确保IP能适应工艺演进和功能安全要求(如汽车电子的AEC-Q100标准)。

EDA技术中的IP具体指什么?-图3
(图片来源网络,侵删)
