CAN局域控制网技术（Controller Area Network，简称CAN）是一种广泛应用于汽车电子系统、工业自动化、医疗设备等领域的串行通信协议，它最初由德国博世公司于1980年代开发，旨在解决汽车中日益增长的电子控制单元（ECU）之间的通信需求，因其高可靠性、实时性和抗干扰能力，逐渐成为分布式控制系统的核心通信技术之一，CAN总线采用多主机架构，支持总线上的任意节点在总线空闲时主动发送数据，通过非破坏性的总线仲裁机制确保高优先级消息的优先传输，同时具备错误检测、错误界定和错误恢复功能,从而满足工业和汽车环境对数据传输稳定性的严苛要求。
CAN局域控制网技术的物理层设计采用差分信号传输方式，通常使用CAN_H和CAN_L两条信号线，通过两条线之间的电压差表示逻辑状态（逻辑1时，CAN_H≈3.5V，CAN_L≈1.5V；逻辑0时，CAN_H≈2.5V，CAN_L≈2.5V），这种设计有效抑制了共模干扰，增强了信号的抗噪声能力，在物理连接上，CAN总线支持总线拓扑结构，最多可连接110个节点，通信距离与波特率相关：当波特率为1Mbps时，最大传输距离为40米；当波特率降低到5kbps时，最大传输距离可达10公里，CAN总线通常需要终端电阻（通常为120Ω）来消除信号反射,确保信号完整性。
在数据链路层，CAN协议采用了多种关键技术保障通信的可靠性和实时性，CAN采用面向数据的通信模式，每个数据帧包含标识符（ID）、数据长度码（DLC）、数据场等字段，其中标识符用于确定消息的优先级，ID值越小，优先级越高，非破坏性总线仲裁机制通过“逐位比较”实现：当多个节点同时发送数据时，所有节点同时监测总线电平，若发送的电平与监测到的电平不一致，则停止发送并转为接收，从而优先级高的节点（ID小）能够继续占用总线，避免了冲突导致的通信延迟，在汽车中，发动机控制单元的紧急消息（如故障报警）优先级高于车窗控制消息，确保关键信息的及时传输，CAN协议支持两种帧类型：数据帧（用于传输数据）和远程帧（用于请求数据）,同时通过错误帧和过载帧实现错误处理和流量控制。

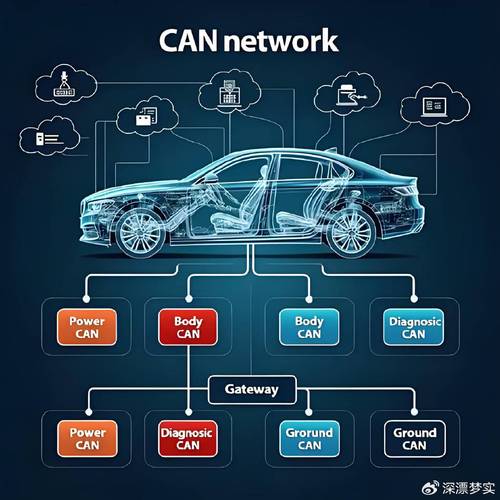

CAN局域控制网技术的应用场景广泛，尤其在汽车电子领域占据核心地位，现代汽车中，ECU数量可达上百个，包括发动机控制、变速箱控制、ABS防抱死系统、安全气囊等，这些ECU通过CAN总线连接，实现数据共享和协同控制，当ABS系统检测到车轮打滑时，通过CAN总线向发动机控制单元发送信号，减少发动机输出扭矩，同时向仪表盘发送报警信息，确保行车安全，在工业自动化领域，CAN总线常用于PLC（可编程逻辑控制器）、传感器、执行器之间的通信，支持实时控制和分布式I/O系统，如生产线上的机器人协同作业、工厂设备状态监控等，在医疗设备中，CAN总线也被应用于监护仪、输液泵等设备的联网控制,满足医疗环境对数据传输可靠性和实时性的要求。
为了更直观地展示CAN总线的技术特点,以下是其主要性能参数的总结：
| 参数项 | 描述 |
|---|---|
| 通信速率 | 最高1Mbps，最低5kbps（根据总线距离调整） |
| 总线长度 | 最大40米（1Mbps时），最大10公里（5kbps时） |
| 节点数量 | 最多110个（需考虑总线负载率） |
| 传输帧类型 | 数据帧、远程帧、错误帧、过载帧 |
| 错误检测机制 | CRC校验、帧检查、位监控、应答错误检测等 |
| 仲裁方式 | 非破坏性逐位仲裁（基于ID优先级） |
| 物理层信号 | 差分信号（CAN_H/CAN_L），终端电阻120Ω |
| 应用领域 | 汽车电子、工业自动化、医疗设备、航空航天等 |
尽管CAN总线技术成熟且应用广泛，但也存在一些局限性，CAN总线的通信速率相对较低（最高1Mbps），无法满足高速数据传输需求（如视频传输），因此在一些新兴领域逐渐被CAN FD（CAN with Flexible Data Rate）技术补充，后者支持更高的数据速率（最高8Mbps）和更大的数据负载（每帧可达64字节），CAN总线采用广播通信方式，所有节点都能接收总线上的数据，可能导致总线负载过高，因此在节点数量较多或数据量较大的场景下,需要合理规划通信协议和网络拓扑。
随着工业4.0和智能汽车的发展，CAN局域控制网技术仍在不断演进，CAN FD技术在保留CAN总线原有优势的基础上，提升了数据传输效率和容量，适用于更复杂的控制需求；结合网关技术，CAN总线可以与以太网、LIN（局域互联网）等其他网络协议互联互通，实现多网络融合，随着汽车向电动化、智能化方向发展，以及工业物联网（IIoT）的普及，CAN技术将继续发挥重要作用，为分布式控制系统提供高效、可靠的通信基础。
相关问答FAQs：
-
问：CAN总线与CAN FD技术的主要区别是什么？
答：CAN FD（CAN with Flexible Data Rate）是CAN总线的增强版本，主要区别在于数据传输速率和数据负载能力，传统CAN总线的最高速率为1Mbps，每帧数据最多8字节；而CAN FD在数据段（仲裁段之后）支持更高的速率（最高8Mbps），且每帧数据可传输最多64字节，更适合大数据量的传输需求，CAN FD的CRC校验机制更复杂，错误检测能力更强,但两者在物理层和仲裁机制上保持兼容。 -
问：在CAN总线网络设计中，如何优化节点数量和总线长度？
答：CAN总线的节点数量和总线长度需根据通信速率和负载率综合平衡，节点数量应控制在110个以内，且每个节点的负载率建议不超过30%-40%，以确保通信实时性；总线长度与速率成反比，若需要长距离传输（如1公里以上），需降低速率至5kbps-10kbps；若需要高速率传输（如1Mbps），则总线长度应控制在40米以内，可通过中继器或网关扩展网络，或采用分段式拓扑结构（如多个CAN子网通过网关连接）来优化网络性能。
