pT4288电源板维修是电视维修中常见且关键的技术环节，该电源板广泛应用于长虹等品牌的大屏幕液晶电视，其性能直接影响电视的稳定运行，维修过程中需结合电路原理、故障现象及检测数据进行综合判断，以下从电路结构、常见故障、维修步骤及注意事项等方面展开详细分析。

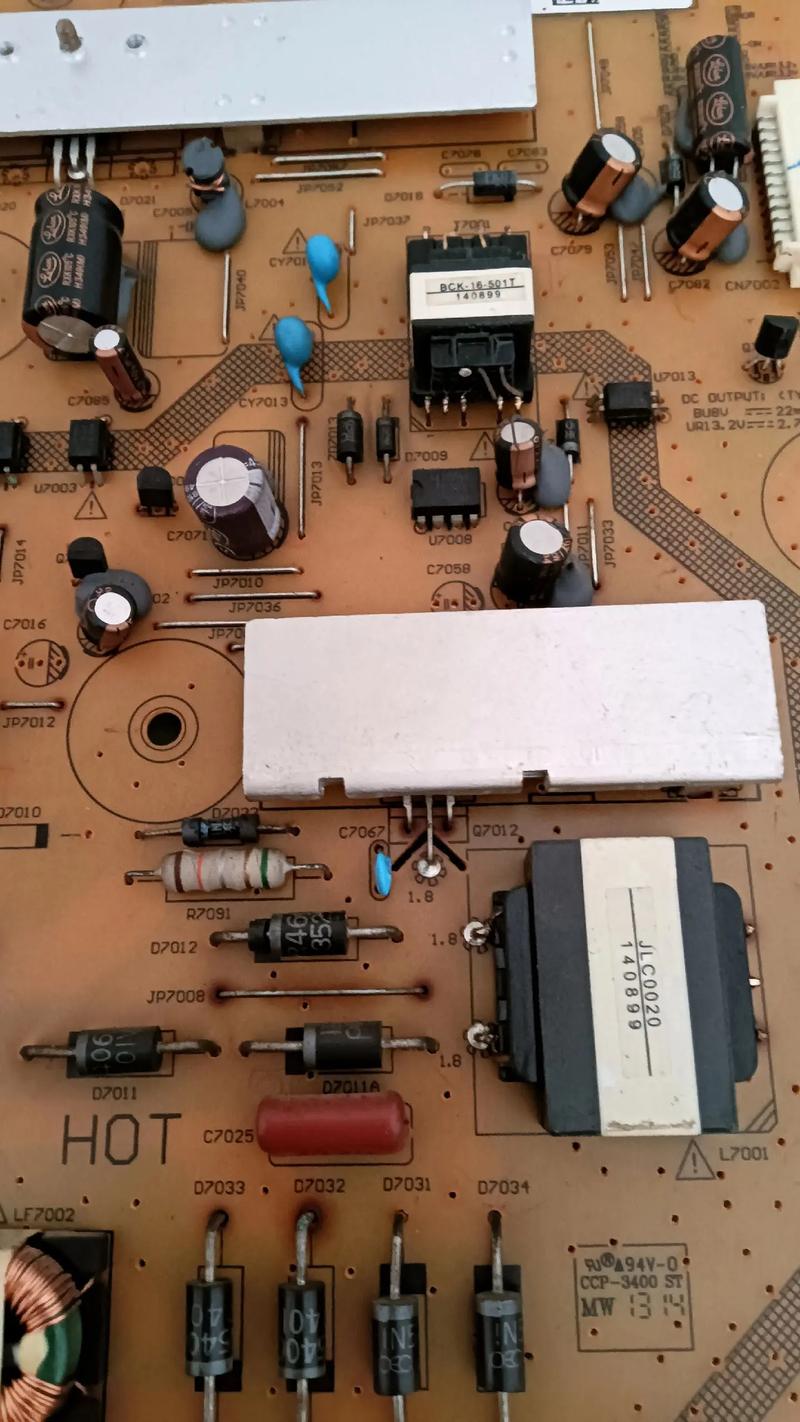

（图片来源网络，侵删）

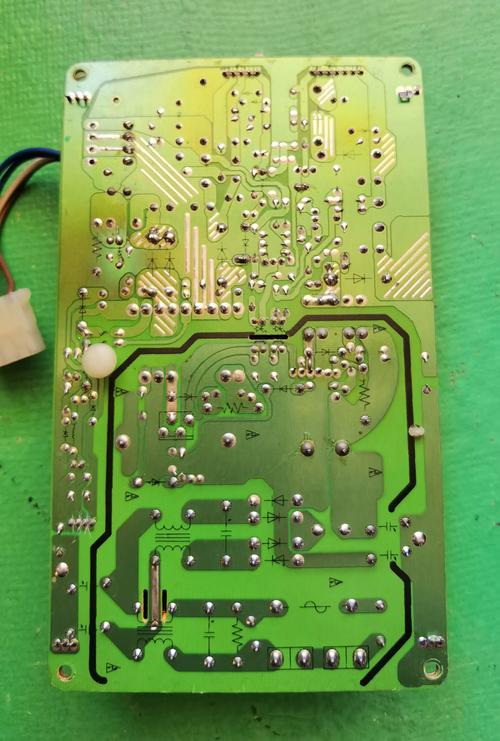

pT4288电源板电路结构与功能
pT4288电源板采用双电源架构，分为待机电源和主电源两部分，主要功能是将220V交流电转换为多路直流电压，为电视主板、背光板等模块供电,其核心电路包括：
- 输入抗干扰与整流滤波电路：由保险丝、压敏电阻、互感滤波器、桥式整流堆及大容量电解电容组成，用于滤除电网干扰，将交流电转换为300V左右直流电，常见元件为F1（保险丝）、RT1（负温度系数热敏电阻）、BD1（整流桥）及C807（主滤波电容）。
- 待机电源电路：采用TEA1533AT等PWM控制芯片，输出5V-STB电压，为遥控接收、CPU待机等电路供电，该部分工作于轻载状态，效率较低,故障多表现为无5V输出或输出电压不稳。
- 主电源电路：以NCP1397为核心，配合MOS管（如12N60）、开关变压器（T802）等，产生24V、12V、5V-MAIN等电压，其中24V主要为伴音功放及小信号处理电路供电，12V驱动主板逻辑芯片，5V-MAIN为主板部分电路供电，该部分故障率较高,常见为输出电压异常或无输出。
- 保护电路：包括过压保护（OVP）、过流保护（OCP）、过载保护（OLP）等，通过检测电压、电流信号，在异常时触发PWM芯片关闭输出，避免元件损坏，当24V输出超过28V时，稳压管ZD802击穿,控制芯片关闭主电源。
常见故障现象与原因分析
| 故障现象 | 可能原因 |
|---|---|
| 完全不开机，指示灯不亮 | 保险丝熔断、整流桥短路、待机电源芯片损坏、300V滤波电容鼓包 |
| 指示灯亮，但无图像无声音 | 待机5V正常，主电源无输出；主电源PWM芯片损坏；MOS管击穿；开关变压器开路 |
| 输出电压偏低（如24V降至18V） | 整流二极管正向电阻增大；滤波电容容量下降；稳压反馈电路误差放大器损坏 |
| 输出电压不稳，伴有“滋滋”声 | 开关变压器匝间短路；PWM供电电压波动；保护电路误动作 |
| 遇热关机或频繁重启 | 散热不良；MOS管热稳定性差；负载短路导致过载保护启动 |
维修步骤与实操技巧
-
安全检测与初步判断：
- 断开电源，测量保险丝F1是否熔断，若熔断，需排查整流桥BD1、MOS管（Q801）等元件是否短路,避免直接更换保险丝后通电导致二次损坏。
- 若保险丝完好，测量300V主滤波电容C807两端电压，若无300V，检查市电输入电路及整流桥；若有300V但无输出,重点检查待机电源及主电源启动电路。
-
待机电源电路检修：
- 测量待机芯片TEA1533AT的供电脚（如Vcc）电压，正常应为12-18V，若无电压，检查启动电阻（如R823）及供电电路。
- 检测反馈电路，光耦PC801（如PC817）是否导通，误差放大器（如IC802 TL431）是否正常，若反馈回路异常,会导致输出电压偏离5V。
-
主电源电路检修：

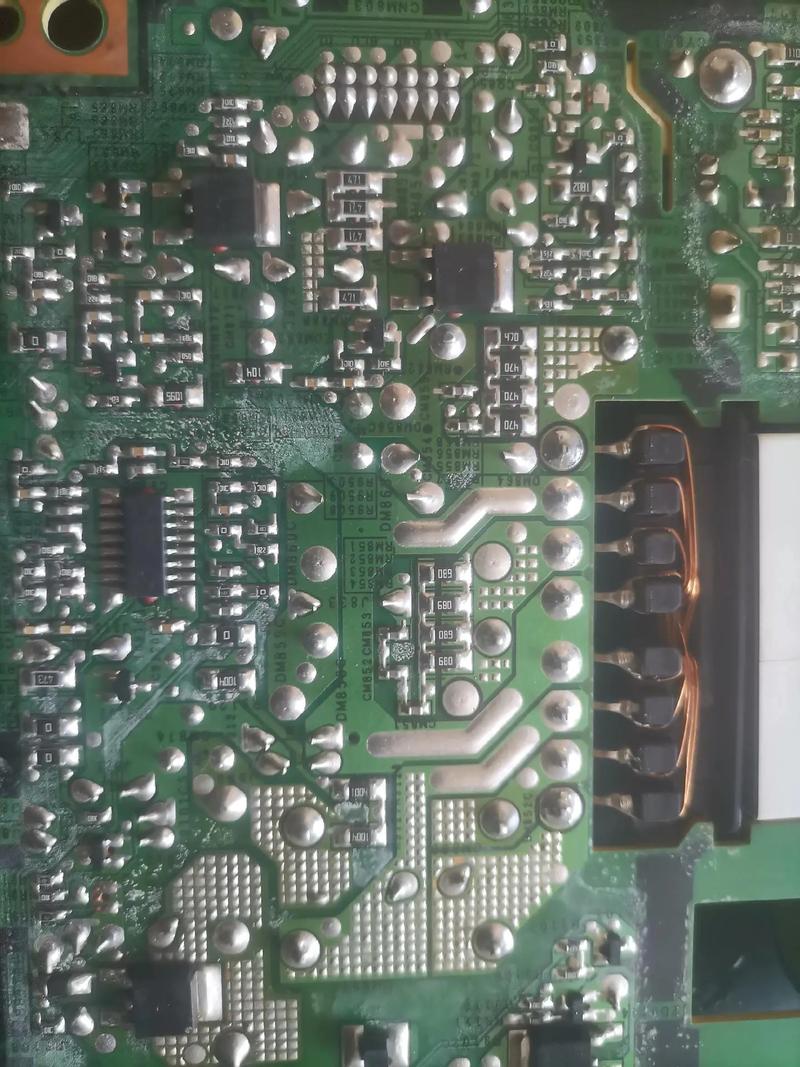

（图片来源网络，侵删）- 测量PWM芯片NCP1397的供电脚（如VCC）电压，正常为12-20V，若电压偏低，检查供电电路中的二极管（如D812）及滤波电容（如C815）。
- 检测驱动电路，如MOS管Q801的G极是否有0.1-0.2V的启动电压，若无，检查PWM芯片输出及驱动电阻（如R827）。
- 测量开关变压器T802次级整流二极管（如D830、D831）是否开路，滤波电容（如C832、C833）是否鼓包失效，若输出电压异常,可通过断开负载法判断是否为负载短路引起。
-
保护电路排查：
- 若电源处于保护状态，可逐个断开过压保护检测点（如ZD802），观察是否恢复正常输出，断开后若电压正常,说明保护电路误动作或检测电路元件参数漂移。
- 对于过流保护，可测量电流检测电阻（如R810）是否阻值增大,或PWM芯片的电流检测脚电压是否异常。
维修注意事项
- 元件代换原则：MOS管需选用耐压值≥600V、电流≥10A的型号，如12N60、2SK2545；电解电容需注意耐压值及温度系数（105℃长寿命电容优先）；误差放大器TL431需选用原装或兼容型号,避免参数差异导致稳压失效。
- 焊接工艺：开关变压器引脚密集，需使用尖头烙铁及助焊剂，避免虚焊；功率元件（如MOS管、整流桥）需加装散热片,并涂抹导热硅脂。
- 调试方法：更换稳压环路元件后，需通过可调负载逐步调整输出电压，避免空载或轻载导致电压升高损坏负载电路，调试时建议串联电流表,监测输出电流是否在正常范围。
相关问答FAQs
问题1：pT4288电源板输出电压偏低，但负载正常，如何排查？
解答：首先测量PWM芯片的反馈电压（如FB脚），若电压偏低，说明稳压环路异常，检查误差放大器TL431的参考端（Ref）是否2.5V正常，若偏离，可能是TL431损坏或分压电阻（如R832、R833）变值，其次检测光耦PC801的发光二极管侧电流，若电流过小，可能是光耦老化或限流电阻（如R829）阻值增大，最后测量开关频率是否正常，若频率偏低，可能是定时电容（如C811）容量下降或PWM芯片内部电路故障。
问题2：维修后电源板出现“吱吱”声，输出电压纹波过大，如何解决？
解答：“吱吱”声通常表明电源工作在临界导通状态，纹波过大则与滤波电路相关，首先检查次级整流二极管是否为快恢复二极管（如FR307），若误用普通整流二极管，会导致反向恢复时间过长，增加纹波，其次测量滤波电容容量，若ESR（等效串联电阻）增大，需更换同规格低ESR电容，最后检查PWM芯片的软启动电容（如C813）是否失效，软启动异常会导致开关管导通瞬间电流过大，引发噪声，若以上均正常，需检查开关变压器是否磁饱和,可通过匝间短路测试仪检测或更换同型号变压器验证。
