康星消毒柜维修电路图是维修人员在进行故障排查和维修时的重要参考资料，它清晰地展示了消毒柜内部各电气元件的连接关系、工作原理及信号流向，掌握电路图的分析方法，能够快速定位故障点，提高维修效率和准确性，以下将从电路图的基本构成、常见故障分析、维修步骤及注意事项等方面进行详细阐述。

（图片来源网络，侵删）

康星消毒柜电路图的基本构成

康星消毒柜的电路图主要由电源模块、控制模块、加热模块、臭氧模块、门控开关及显示模块等部分组成，各模块通过导线、接插件和继电器等元件连接,形成一个完整的控制系统。

电源模块：通常包括电源变压器、整流桥、滤波电容及稳压电路（如7805三端稳压器），为整个电路提供稳定的直流工作电压（如+5V、+12V），电源模块是电路正常工作的基础，若出现故障,可能导致整机不工作或控制异常。
控制模块：以微控制器（MCU）为核心，如常见的51系列单片机或ARM处理器，负责接收用户指令（通过按键或触摸屏），控制加热、臭氧、定时等功能，并驱动显示模块显示工作状态，MCU的供电电路、时钟电路（晶振）和复位电路是其正常工作的关键。
加热模块：主要由加热管、温度传感器（如NTC热敏电阻）、继电器及驱动电路组成，MCU根据温度传感器的反馈信号，控制继电器的吸合与断开，从而实现加热管的通断电，确保消毒柜内温度达到设定值（如高温消毒通常需达120℃以上）。

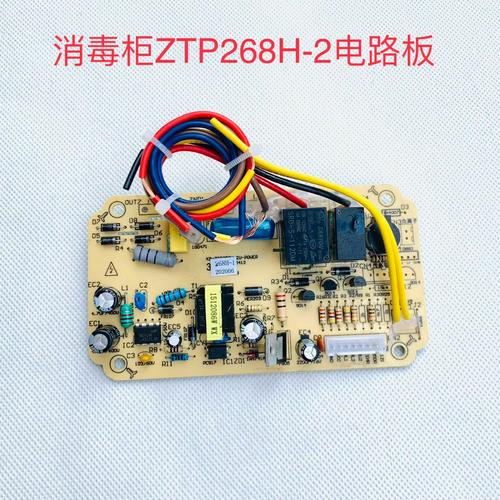

（图片来源网络，侵删）
臭氧模块：包括臭氧发生器、高压包及驱动电路，MCU输出控制信号驱动臭氧发生器工作，产生臭氧进行低温消毒，臭氧模块的工作电压通常较高（如数千伏）,维修时需特别注意安全。
门控开关：作为安全保护装置，当消毒柜门未关闭时，门控开关断开，切断加热或臭氧模块的电源，防止意外发生，门控开关的触点接触不良或损坏,可能导致消毒柜无法启动或停止工作。
显示模块：由LED指示灯或数码管组成，用于显示当前工作模式、剩余时间及故障代码等，显示模块的驱动电路通常由MCU的I/O端口直接或通过三极管、ULN2003等芯片驱动。

常见故障及电路图分析方法

根据电路图分析故障时，应遵循“先电源后负载、先简单后复杂”的原则,逐步排查。

整机不工作

故障现象：通电后无任何反应，显示模块不亮,加热和臭氧模块均不工作。
电路图分析：
- 检查电源模块：测量电源变压器初级是否有220V交流电压，次级输出是否正常（如AC12V或AC18V）；整流桥后的直流电压（如DC15V）是否稳定；滤波电容是否鼓包或失效；稳压电路（如7805）输出是否为+5V。
- 检查保险管：位于电源输入端，若熔断，可能存在短路故障（如压敏电阻击穿、整流桥短路）,需进一步排查短路点。
- 检查MCU供电：测量MCU的VCC引脚是否为+5V，若电压异常，检查供电线路上的电阻、电容是否损坏。

加热功能失效

故障现象：臭氧正常，但加热管不工作,温度无法上升。
电路图分析：
- 检查加热管：断开电源，用万用表测量加热管的阻值，正常值通常为几十欧姆（如20-50Ω），若阻值无穷大,则加热管烧毁。
- 检查温度传感器：测量NTC热敏电阻的阻值，在不同温度下阻值应按规律变化（如25℃时为10kΩ），若阻值异常或短路,会导致MCU误判温度。
- 检查继电器及驱动电路：MCU输出加热控制信号时，继电器应吸合，测量继电器线圈两端电压，若无电压，检查驱动三极管（如8050）是否损坏；若有电压但继电器不吸合,则继电器本身故障。

臭氧功能失效

故障现象：加热正常，但臭氧发生器不工作,无臭氧产生。
电路图分析：
- 检查臭氧发生器：高压包是否击穿，放电片是否脏污或损坏，可用万用表测量高压包初级阻值（通常为几十至几百欧姆）,次级开路。
- 检查臭氧驱动电路：MCU输出的控制信号是否正常，驱动三极管或MOS是否工作，高压包供电电压是否稳定（如DC12V）。
- 检查臭氧定时器或风门：部分消毒柜通过风门控制臭氧循环，若风门卡死或电机故障,也会导致臭氧无法正常工作。

维修步骤及注意事项

断电检修：维修前务必切断电源，电容放电,避免触电或元件损坏。
工具准备：万用表、示波器、电烙铁、吸锡器、绝缘胶带等。
逐步排查：根据电路图，从电源输入端开始，逐级测量电压、信号，对比正常值,定位故障元件。
元件更换：更换元件时，注意型号、参数匹配（如继电器电压、容值、耐压等），焊接牢固,避免短路。
安全测试：维修完成后，通电测试前，检查线路连接是否正确，绝缘是否良好,避免漏电风险。
