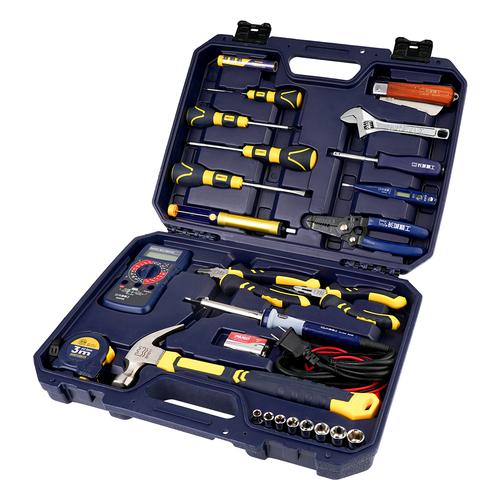

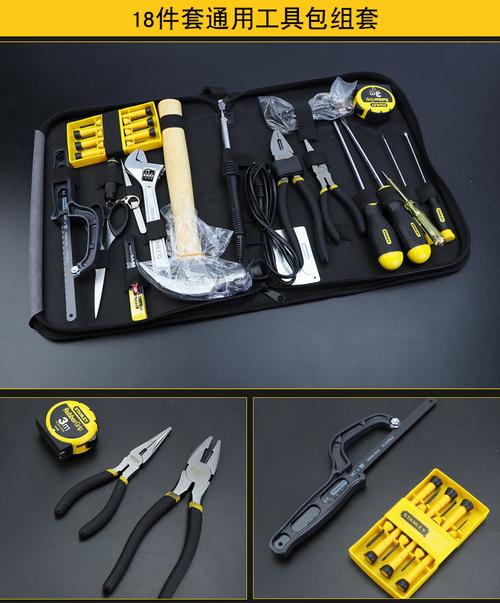

电子电路维修装备是保障电子设备故障诊断与修复的基础工具,其种类繁多，功能各异，涵盖了从基础手动工具到高精度检测仪器的多个层面，根据维修场景和需求的不同，这些装备可分为手动工具、焊接工具、检测仪器、辅助设备及专用工具等几大类，手动工具是维修中最基础的装备，包括螺丝刀、钳子、镊子、扳手等，螺丝刀需涵盖一字、十字、内六角等多种规格，以适应不同类型的螺丝；钳子主要包括尖嘴钳、斜口钳和剥线钳，用于导线修剪、弯折和绝缘层剥离；镊子则分为直头和弯头，用于精密元件的夹取和安装，焊接工具是电子电路维修的核心装备，电烙铁是必备工具，分为内热式和外热式，功率通常在20W-60W之间，适合不同大小的焊点；焊台则提供更精确的温度控制，适合对焊接温度敏感的元件维修；吸锡器和吸锡线用于拆焊时去除多余焊锡，避免元件损坏；助焊剂和焊锡丝作为辅助材料，能提高焊接质量，减少虚焊和假焊，检测仪器是故障定位的关键，万用表是最常用的检测工具，具备电压、电流、电阻、电容、二极管、三极管等基本测量功能，数字万用表因读数直观、精度高而成为主流；示波器用于观察电信号波形，可分析电路中的电压、频率、相位等参数，是高频电路和数字电路维修的必备设备；信号发生器能输出特定频率、幅值的信号，用于测试电路的响应和功能；逻辑分析仪主要用于数字电路的故障分析，可捕获多路数字信号并时序显示；而绝缘电阻测试仪和接地电阻测试仪则适用于电力设备和大型电子系统的安全检测，辅助设备在维修过程中起到支持和保护作用，工作台需配备防静电垫，避免静电损坏敏感元件；放大镜或显微镜用于观察微小元件和焊点，通常放大倍数在3倍-20倍之间；热风枪适用于拆焊贴片元件和集成电路，配合专用喷嘴可精准控制热风区域；清洁工具如酒精、刷子、防静电吸尘器等，能保持电路板清洁，避免因灰尘或污渍导致的接触不良，专用工具则针对特定领域或元件设计，如BGA返修台用于维修芯片球栅阵列封装，具备精准的温度曲线控制；编程器用于刷新或读取芯片程序，常见于单片机、存储器维修；而IC起拔器则能安全拆卸双列直插式或贴片式集成电路，避免引脚损坏，对于专业维修机构，可能还会配备X光检测仪，用于观察元件内部结构，以及自动光学检测（AOI）系统，实现批量电路板的缺陷检测，在实际维修中，装备的选择需根据维修对象的复杂程度、故障类型及预算综合考虑，消费电子产品的日常维修可能只需万用表、电烙铁和基础手动工具，而工业设备或通信设备的维修则可能需要示波器、逻辑分析仪等专业仪器，安全防护装备如防静电手环、护目镜等也不可忽视，能有效避免操作中的人身伤害和设备损坏，以下是常见电子电路维修装备的分类及功能概览：
| 类别 | 常见工具/仪器 | 主要功能 |
|---|---|---|
| 手动工具 | 螺丝刀、钳子、镊子、扳手 | 拆卸外壳、固定元件、导线处理、精密操作 |
| 焊接工具 | 电烙铁、焊台、吸锡器、焊锡丝 | 元件焊接、拆焊、焊点修复 |
| 检测仪器 | 万用表、示波器、信号发生器 | 电压/电流/电阻测量、信号波形分析、电路功能测试 |
| 辅助设备 | 防静电工作台、放大镜、热风枪 | 提供操作平台、精细观察、元件拆焊 |
| 专用工具 | BGA返修台、编程器、IC起拔器 | 特定封装芯片维修、程序刷新、集成电路安全拆卸 |
相关问答FAQs：
-
问：电子电路维修时，如何选择合适的电烙铁功率？
答：电烙铁功率的选择需根据焊点大小和元件类型决定，一般维修中，20W-30W的电烙铁适合小型焊点和敏感元件（如CMOS芯片），40W-60W适用于较大焊点或散热较快的电路板，而100W以上的大功率电烙铁则多用于维修粗线径导线或金属部件，避免功率过大导致元件过热损坏，或功率不足造成虚焊。 -
问：使用示波器时，为什么需要探头衰减？
答：探头衰减主要用于扩展示波器的测量量程，避免输入信号过大损坏示波器或导致波形显示失真，常见的探头衰减比为10:1，表示实际信号电压为示波器显示值的10倍，测量5V信号时，示波器显示0.5V，通过设置探头衰减功能可还原真实电压值，衰减还能减少电路负载效应，提高测量精度。
