苹果手机背光灯电路维修是一项需要细致操作和专业知识的技术工作，其核心在于通过系统性的故障排查与精准的元器件级维修，解决屏幕显示亮度异常、局部发暗、闪烁或完全无背光等问题，背光灯电路作为显示系统的“照明单元”，通常由背光驱动芯片、升压电路（Boost电路）、LED灯珠、反馈电阻、电容、电感及控制信号线路等组成，不同机型在电路设计上可能存在差异,但基本原理与维修逻辑相通。
故障现象与初步判断
背光灯电路故障通常表现为以下几种典型现象，初步判断可快速定位故障范围：
- 完全无背光：屏幕显示内容正常但亮度极低或全黑，需重点检查背光供电、驱动芯片及使能信号。
- 背光闪烁：开机后背光时亮时灭，多为升压电路元器件虚焊、损坏或反馈信号异常。
- 局部暗区/彩条：屏幕出现条状暗区或彩色条纹，通常对应LED灯珠损坏或排线接触不良。
- 亮度可调但异常：背光亮度调节功能失效，或最低亮度过高/最高亮度不足，可能与PWM信号或反馈电阻相关。
维修工具与准备
维修前需准备专业工具与设备，确保操作安全与精度：
- 基础工具：精密螺丝刀套装、撬棒、热风枪、电烙铁（尖头与刀头）、镊子、吸锡线、松香助焊剂。
- 检测设备：数字万用表（测电压、电阻、通断）、稳压电源（模拟供电测试）、放大镜或显微镜（观察元器件虚焊/损坏）。
- 耗材：同型号背光驱动芯片、LED灯珠、电容、电感、排线等，建议优先选用原厂或兼容性良好的替代料。
维修流程与关键步骤
安全断电与拆机
- 关机并断开电池连接，避免短路风险；

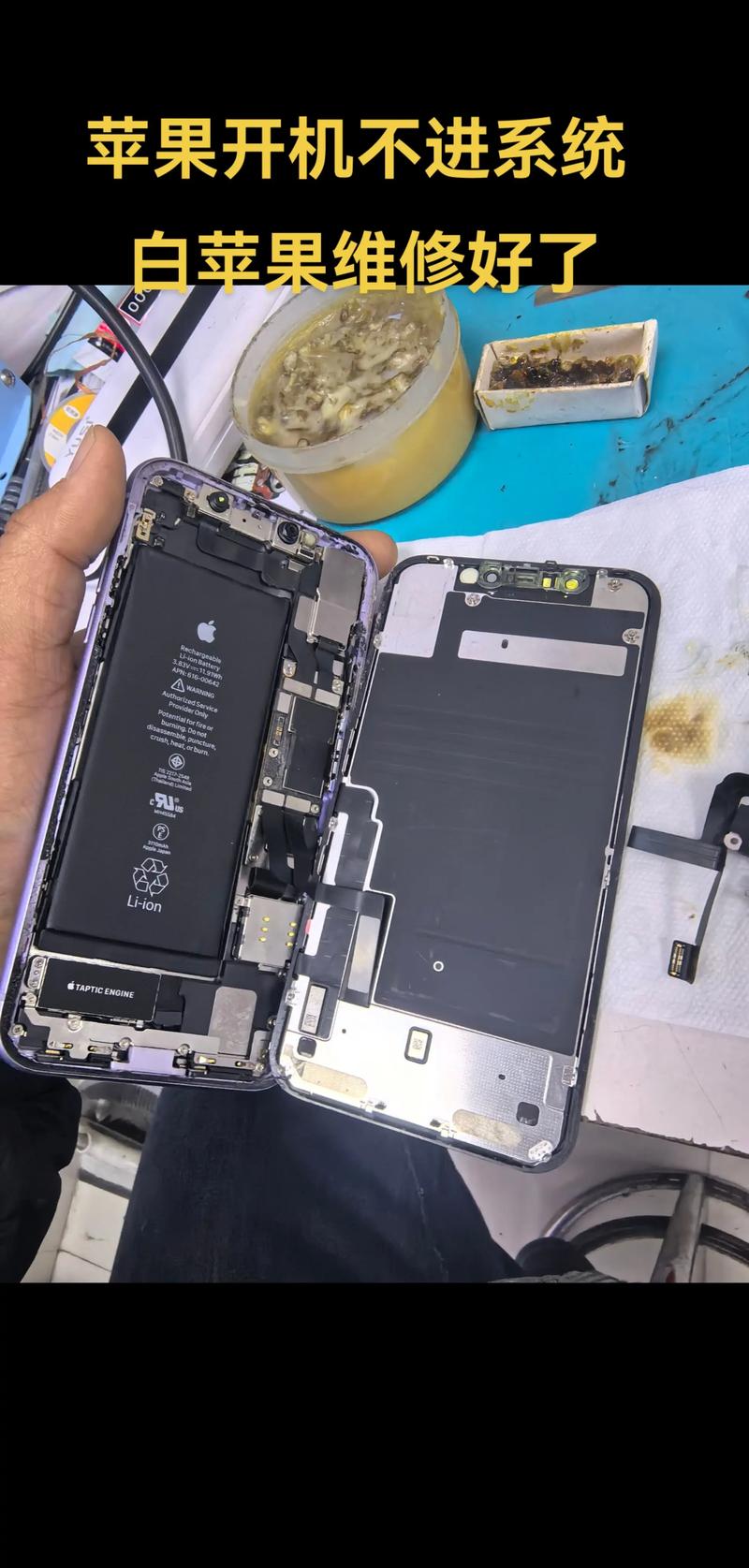

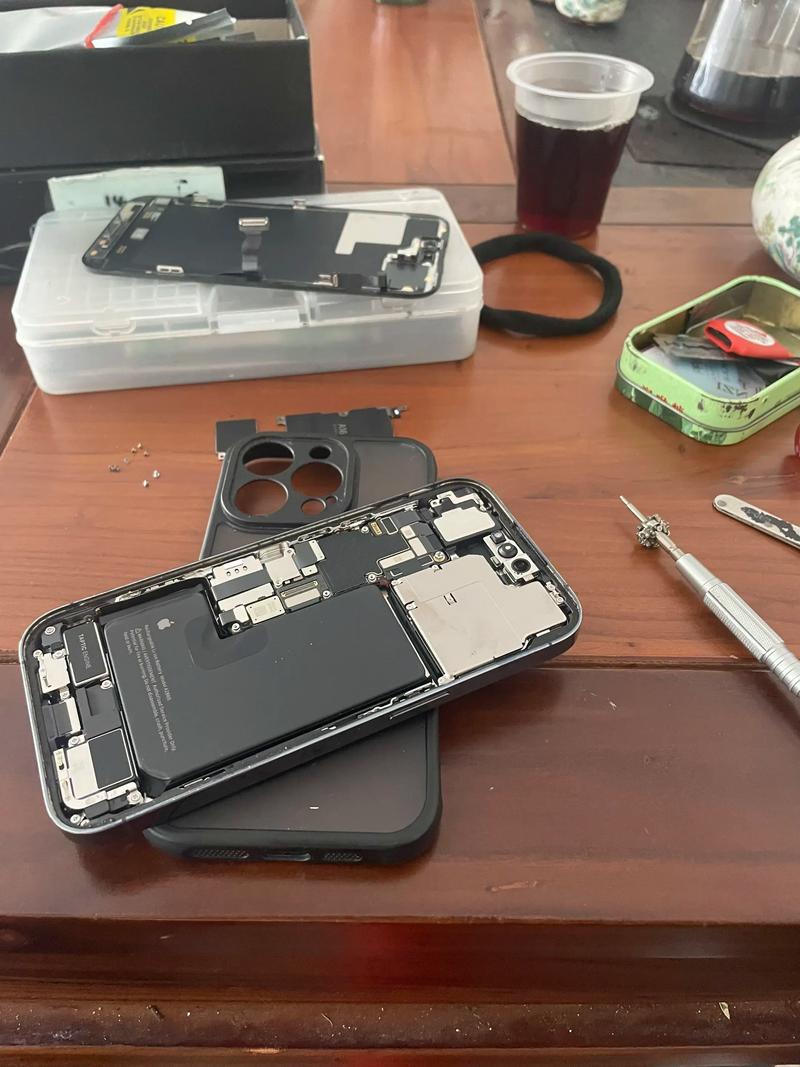

- 按照机型拆解指南分离屏幕总成，注意断开排线时避免过度拉扯，防止损坏触控或显示层。
电路分析与信号追踪
通过图纸或原理图（如iPhone 12背光电路参考下图）定位关键测试点：
| 测试点 | 正常电压范围 | 功能说明 |
|------------------|------------------|-----------------------------|
| VCC_BKLT（背光供电） | 3.8V-5.0V | 升压电路输入电压，来自电池或电源管理IC |
| EN（使能信号） | 0.3V/3.3V | 低电平背光开启，高电平关闭（机型差异） |
| PWM（调光信号） | 0-3.3V脉冲信号 | 占空比控制亮度，频率约200Hz |
| VOUT（升压输出） | 15V-25V | 驱动LED灯珠的工作电压 |
- 供电检测：用万用表测量背光电路输入端电压，若无电压，需检查电池到电源管理IC的线路；
- 使能信号检测：示波器或万用表测量EN脚信号，若异常则追踪至CPU或显示驱动IC的信号线路；
- PWM信号检测：若无PWM信号，检查显示驱动IC至背光驱动芯片的线路是否断路或短路。
升压电路检修
升压电路（典型为Boost拓扑）是背光供电的核心，常见故障点包括：
- 电感L：测量是否开路或虚焊，正常阻值约0.1-0.5Ω；
- 电容C：输入/输出滤波电容鼓包、漏液会导致电压不稳，需更换同规格电容；
- 二极管D：升压二极管击穿会导致VOUT电压异常，可用二极管档检测正向压降（约0.5V）；
- 驱动芯片U：如OZ99XX、AP3015等型号，检测供电、反馈脚（FB）电压，若FB电压偏离正常值（如0.6V），多为外部电阻或电容损坏。
LED灯珠检测与更换
- 灯珠组测试：将稳压电源调至VOUT电压（如20V），串联限流电阻（如100Ω）后逐个点亮灯珠，找出损坏的灯珠（不亮或短路）；
- 更换技巧：使用热风枪低温拆卸损坏灯珠，避免伤及周围PCB；焊接新灯珠时需涂覆散热硅脂，防止过热损坏。
虚焊与线路修复
- 虚焊处理：对背光驱动芯片、电感、电容等元器件进行补焊，使用刀头烙铁快速加热焊点，避免长时间加热损坏PCB；
- 断路修复：若飞线断裂，用细铜线焊接并做好绝缘处理，避免短路。
维修后测试与注意事项
- 上电测试：连接电池与屏幕总成，观察背光是否正常亮起，调节亮度验证功能；
- 稳定性测试：持续开机30分钟，监测背光是否闪烁或发热异常，避免元器件虚焊或耐压不足；
- 安全防护：维修时避免金属工具短路测试点，戴防静电手环防止ESD损坏敏感元件。
相关问答FAQs
Q1：苹果手机背光维修后出现局部闪烁，可能的原因是什么？
A：局部闪烁多为LED灯珠虚焊或损坏，需重新焊接或更换对应灯珠；若排线接触不良，可重新插拔或清洁排线接口；升压电路输出滤波电容失效也可能导致电压波动，需检测电容性能。
Q2：维修背光电路时，如何避免损坏屏幕总成？
A：首先断开电池连接，防止短路；拆装屏幕时使用专业撬棒，避免暴力拆解导致内屏破裂；热风枪维修时控制温度（300℃以内），并覆盖屏幕屏蔽层，防止热量损伤显示面板；焊接元器件时使用助焊剂减少焊料用量,避免焊锡溢出污染屏幕。
