逆变焊机副电源维修视频是维修人员学习副电源故障诊断与排除的重要资源,通过视频演示可以直观了解电路结构、故障点判断及维修技巧，有效提升维修效率，逆变焊机的副电源通常为主控制板、驱动电路、风扇等提供稳定的低压工作电源，其工作状态直接影响整机性能，常见故障包括无输出、输出电压异常、噪声大等，维修前需准备万用表、示波器、焊接工具等设备，并确保断电操作，避免触电或元件损坏。 一般从故障现象分析入手，例如副电源无输出时，需先检查交流输入保险管是否熔断，若保险管发黑，说明后端电路存在短路，需重点检查整流桥、滤波电容、开关管等元件；若保险管完好，则需检测副电源的PWM控制芯片（如UC3842、TL494等）的供电脚是否有电压，启动电阻是否阻值变大，输出电压异常时，需用示波器观察开关变压器次级整流二极管、滤波电容的波形，判断是否二极管击穿或电容失效，副电源的反馈电路（如光耦PC817、精密稳压器TL431）也是故障高发区，若反馈回路开路或短路，会导致输出电压偏离正常值。

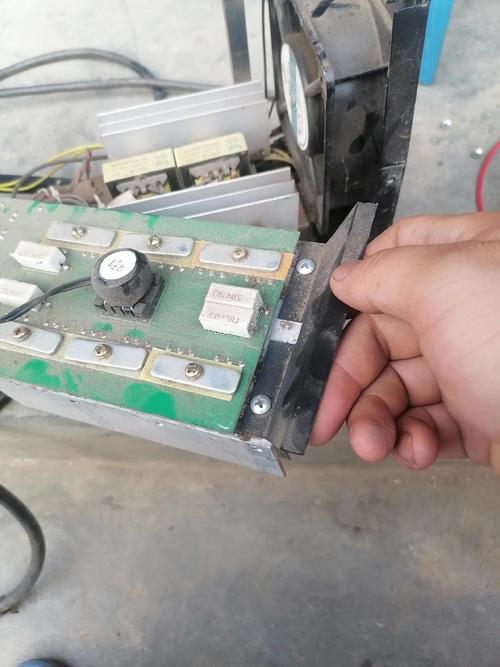

维修过程中,视频演示会强调元件代换的注意事项，例如开关管需选用相同参数的型号，整流二极管要考虑其耐压和电流值，滤波电容的容量和耐压等级需符合原设计要求，对于虚焊或脱焊的引脚，需使用尖头烙铁重新焊接，避免因焊接不良导致故障复现，若副电源出现间歇性工作，还需检查电路板上的虚焊点、元件引脚是否有氧化现象，必要时对电路板进行清洁处理。
针对不同型号的逆变焊机,副电源电路可能存在差异，例如部分机型采用反激式变换电路，部分采用正激式变换电路，维修时需结合具体电路图分析，视频通常会对比讲解常见机型的副电源设计特点，帮助维修人员举一反三，某品牌焊机副电源采用UC3842芯片，其6脚为输出端，若6脚无脉冲波形，可能是芯片损坏或外围元件异常；而另一品牌采用TL494芯片，其误差放大器的外接反馈电阻变值会导致输出电压波动。
维修完成后,视频会指导进行通电测试，首先使用调压器缓慢升高输入电压，观察副电源输出电压是否稳定，是否有异常声音或冒烟现象，确认正常后再连接主电路进行整机测试，预防性维护措施也会在视频中提及，例如定期清理副电源散热器灰尘、检查电容是否鼓包、避免焊机在潮湿或腐蚀性环境中使用等，以延长副电源使用寿命。
以下是相关问答FAQs：
问题1：逆变焊机副电源输出电压偏低，可能的原因有哪些？
解答：副电源输出电压偏低常见原因包括：①整流桥或滤波电容性能下降，导致直流输入电压不足；②开关管导通内阻增大，影响能量传输效率；③反馈回路故障，如光耦PC817失效、TL431稳压性能异常，导致PWM芯片误判输出电压；④开关变压器匝间短路，次级绕组感应电压降低；⑤负载过重，如主控制板存在短路元件，导致副电源输出被拉低，维修时需逐一排查，重点检测反馈电路和开关变压器的参数。
问题2：维修逆变焊机副电源时，如何判断PWM控制芯片是否损坏？
解答：判断PWM芯片是否损坏可分三步：①检测供电脚电压，如UC3842的7脚应有高于16V的启动电压，正常工作后维持10-14V，若无电压或电压过低，需检查启动电阻和供电电路；②检测输出脚（如UC3842的6脚）是否有脉冲波形，若无且供电正常，可能是芯片内部损坏；③测量芯片关键引脚对地电阻，与正常值对比，若偏差过大（如对地短路或开路），可初步判断芯片损坏，但需注意，外围元件异常（如定时电阻、电容变质）也可能导致芯片工作异常，需先排除外围电路故障后再确认芯片状态。
