液晶电视作为现代家庭娱乐的核心设备，其原理与维修知识是电子技术人员必备的技能，以下从液晶电视的基本原理、常见故障及维修方法三个方面进行详细阐述,并结合实际案例说明检修流程。
（图片来源网络，侵删）
液晶电视的基本原理

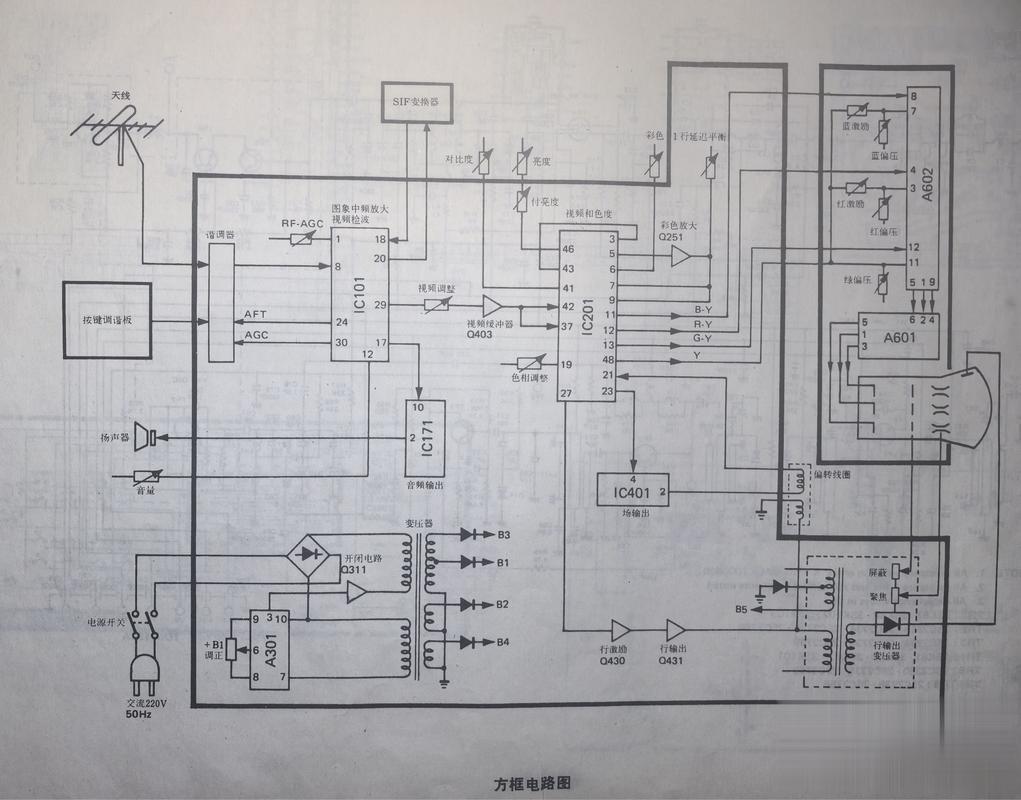

液晶电视的核心显示器件是液晶面板（LCD Panel），其工作原理基于液晶的光电效应，液晶分子本身不发光，需依赖背光模组提供光源，工作时，驱动电路控制液晶分子的排列方向，通过改变电压调节液晶的透光率，配合彩色滤光膜实现图像显示,主要组成部分包括：
- 背光模组：由LED灯条、导光板、扩散膜等组成，提供均匀面光源，目前主流为直下式和侧入式两种结构，直下式亮度均匀性更好,侧入式则更轻薄。
- 液晶面板：由上下两片玻璃基板、液晶层、彩色滤光层和TFT薄膜晶体管阵列构成，TFT阵列控制每个像素点的电压,实现灰度调节。

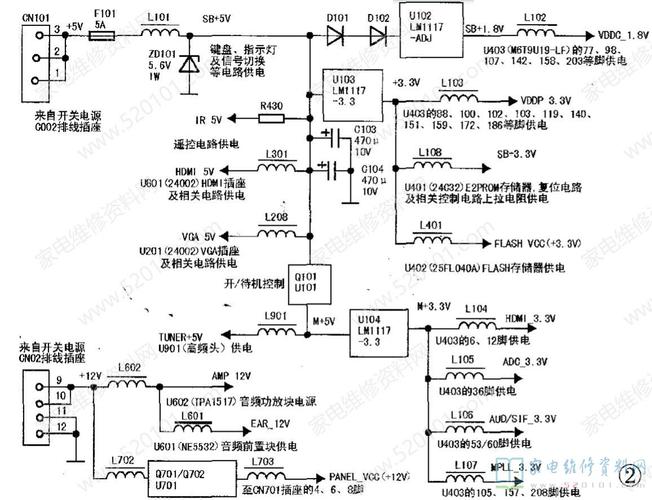

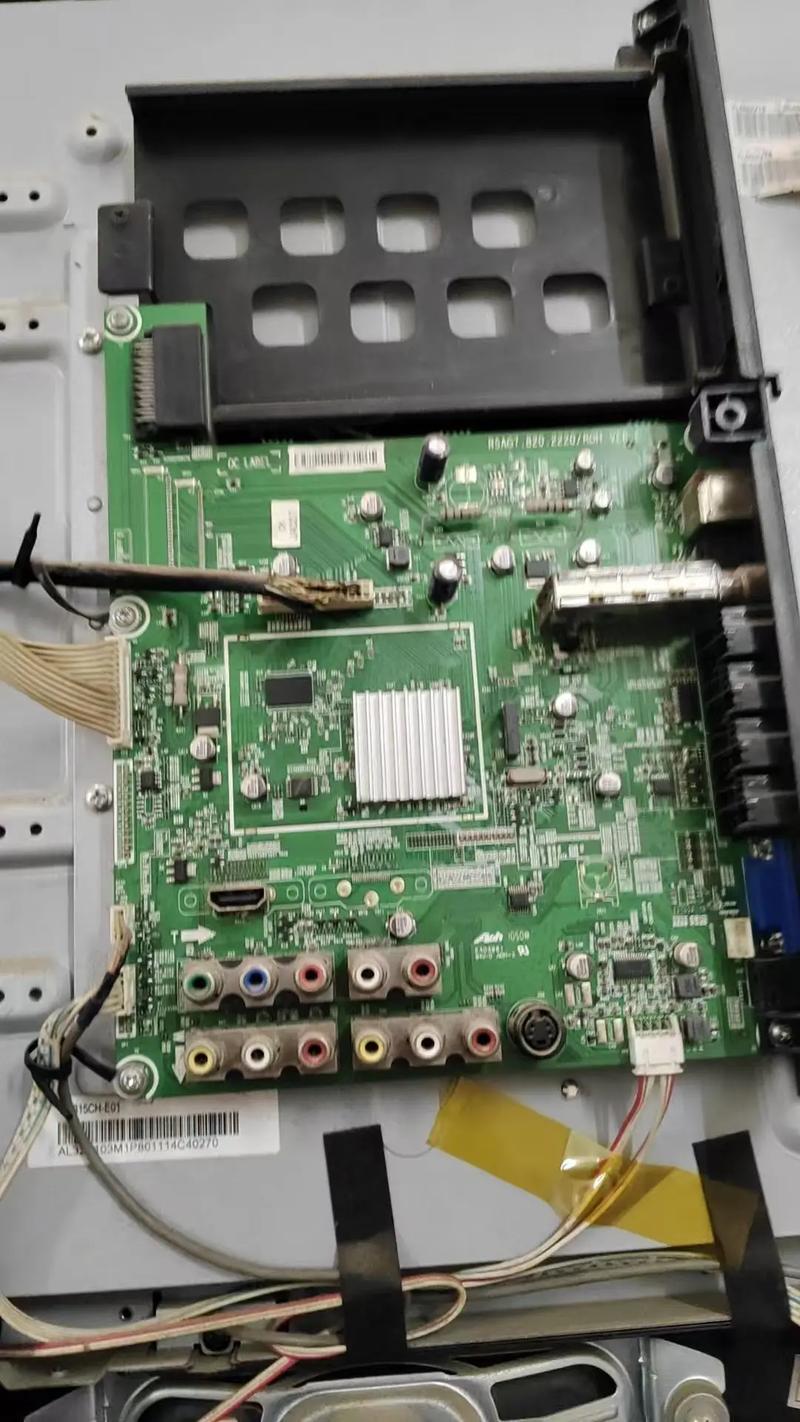

- 驱动电路：包括主板（信号处理）、TFT驱动板（电压控制）和电源板（供电），主板负责接收HDMI、AV等信号，解码后转换为液晶面板可识别的LVDS信号；电源板将220V交流电转换为12V、5V、24V等直流电压,为各模块供电。
常见故障及维修方法
液晶电视的故障多表现为无图像、无声音、屏幕异常等，需通过“先电源后信号、先简单后复杂”的原则逐步排查,以下是典型故障及维修方案：
（一）电源类故障
- 现象：指示灯不亮,整机无反应。
- 原因：电源板故障或保险丝熔断。
- 维修步骤：
- 检查电源输入端保险管是否熔断，若熔断需排查PFC电路（功率因数校正）或主开关管是否击穿。
- 测量电源板输出电压（如12V、5V），若无输出，需检测PWM控制器（如UC3842）及其周边电路。
- 若部分电压正常（如5V待机电压），但主电压无输出,可能是继电器控制电路故障。
（二）图像显示异常
- 现象：黑屏、花屏、竖条或横线干扰。
- 原因：
- 黑屏：背光模组故障或TFT驱动板异常。
- 花屏/竖条：LVDS排线接触不良或TFT驱动芯片损坏。
- 维修步骤：
- 黑屏时，用强光照射屏幕，若能看到暗影，说明背光未点亮，需检查LED灯条供电（24V）或背光驱动板（如OZ9926芯片）。
- 花屏时，重新插拔LVDS排线，若无效则测量驱动板输出信号是否正常,必要时更换TFT驱动板。
- 局部竖条干扰多为TFT玻璃基板损坏,需更换液晶面板。
（三）声音类故障
- 现象：无声音、声音小或失真。
- 原因：音频处理电路故障或扬声器损坏。
- 维修步骤：
- 检查音频输入接口是否正常，用万用表测量音频功放芯片（如TDA7492）供电电压。
- 若伴音正常但无图像，可能是主板解码芯片（如MSD6A928）损坏,需重新刷写程序或更换主板。
维修注意事项
- 安全防护：维修前务必断电，对电源大电容放电,避免触电风险。
- 工具使用：优先使用数字万用表、示波器等仪器,避免盲目更换元件。
- 静电防护：操作时佩戴防静电手环,防止静电击穿TFT元件。
相关问答FAQs
Q1：液晶电视屏幕出现“竖直彩条”且无法消除，如何处理？
A：竖直彩条通常是由于TFT驱动板与液晶面板之间的LVDS排线接触不良或TFT玻璃基板局部损坏，首先关闭电源，重新插拔LVDS排线，观察故障是否消失，若仍存在，可能是TFT驱动芯片或液晶面板本身故障，需更换对应部件，若维修成本过高,建议更换整机。
Q2：液晶电视开机后指示灯亮，但屏幕黑屏且无声音，如何排查？
A：此类故障需分步排查：
（图片来源网络，侵删）
- 检查电源板输出电压（如12V、5V），若电压异常，说明电源板故障，需检测保险管、PFC电路及开关管。
- 若电源电压正常，测量主板待机电压（5VSTB），若无电压，检查电源板与主板之间的连接线。
- 若电源和主板均正常，可能是主板系统未启动,尝试重新刷写主板程序或更换主板。
