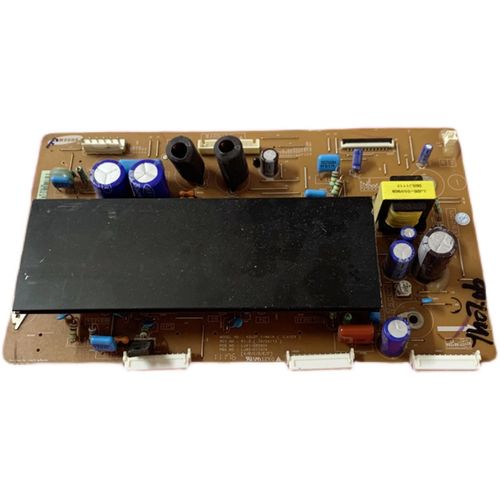

长虹42寸Y板故障维修是一个涉及液晶电视电源板维修的常见问题，Y板作为电源板的重要组成部分，负责为屏幕驱动电路提供稳定的电压输出，其故障可能导致电视无法开机、屏幕闪烁、无图像或图像异常等问题，以下将从故障现象、可能原因、维修步骤、注意事项及案例分析等方面进行详细阐述,帮助维修人员快速定位并解决问题。
故障现象与初步判断
长虹42寸电视Y板故障通常表现为以下几种典型现象：一是通电后电源指示灯不亮，整机无反应；二是指示灯亮但屏幕无光栅，伴音正常或异常；三是屏幕出现闪烁、横线或竖条干扰，图像时有时无，这些现象可能与Y板上的电压输出异常、元件损坏或虚焊有关，维修前需通过观察法、测量法初步判断故障范围，例如检查保险管是否熔断、输出电压是否正常等,避免盲目拆解。
可能原因分析
Y板故障的原因可归纳为内部元件损坏、外部因素影响及设计缺陷三类，内部元件损坏包括：整流桥击穿、滤波电容鼓包或漏电、PWM控制器（如UC3842）损坏、MOS管短路、稳压二极管击穿等；外部因素如电网电压波动、雷击可能导致Y板过压损坏；设计缺陷则可能因散热不良导致元件长期过热烧毁，虚焊或线路腐蚀也会引起接触不良，导致电压输出不稳定,以下是常见故障元件及对应现象的简要表格：
| 故障元件 | 可能现象 | 检测方法 |
|---|---|---|
| 保险管 | 完全无反应，指示灯不亮 | 用万用表电阻档测量是否导通 |
| 滤波电容 | 开机无电压输出，电容鼓包 | 目测观察， capacitance表检测容量 |
| PWM控制器 | 无输出电压，芯片发烫 | 测量供电电压及输出脉冲信号 |
| MOS管 | 输出电压异常，短路 | 用二极管档测量D-S极是否击穿 |
| 稳压二极管 | 电压过高或过低，图像异常 | 拆焊后测量反向击穿电压 |
维修步骤详解
-
安全防护与断电检测：首先断开电视电源，拔下电源线，等待10分钟以上释放电容残余电荷，使用绝缘工具佩戴防静电手环,避免人身触电或元件静电损坏。
-
外观检查与初步测量：观察Y板是否有明显烧焦、鼓包、元件脱落痕迹，检查保险管是否熔断，若保险管熔断，需先排查整流桥、MOS管等大电流元件是否存在短路,否则直接更换保险管可能导致二次损坏。
（图片来源网络，侵删） -
电压检测与故障定位：通电后（注意安全），用万用表测量Y板输入端AC220V是否正常，再检测输出端各组电压（如12V、24V、5V等）是否与标称值一致，若某组电压缺失或异常，重点检查该电压对应的整流滤波电路、稳压电路及相关元件，12V输出异常需检查12V滤波电容、整流二极管及PWM控制器的反馈电路。
-
元件替换与焊接修复：确认故障元件后，选择同型号、同参数的元件进行替换，更换滤波电容时需注意耐压值和容量，更换MOS管时需检查驱动电路是否正常，虚焊部位可用松香助焊重新补焊，线路腐蚀需用导线连接修复，焊接时使用尖头烙铁，避免高温损坏周边元件,焊接后清理焊渣。
-
负载测试与功能验证：修复后，先不连接屏幕负载，单独测量Y板输出电压是否稳定正常，若电压正常，再连接负载通电测试，观察图像是否正常，有无异响或发热现象，长时间运行（约30分钟）确认无故障后方可装机。
注意事项
维修过程中需注意以下几点：一是避免带电操作，防止触电或短路；二是替换元件必须符合原规格，尤其是功率、耐压等参数；三是PWM控制器等集成芯片检测需专业设备，避免误判；四是修复后需检查Y板散热情况，必要时添加散热硅脂或更换风扇；五是记录维修数据,为后续类似故障提供参考。
案例分析
某用户反馈长虹42寸电视无法开机，指示灯不亮，维修后拆机发现Y板保险管熔断，进一步检测整流桥和MOS管均已击穿，更换同规格保险管（T2A）、整流桥（GBU610）及MOS管（K2485）后，通电测量输出电压正常，装机后故障排除，分析原因为电网电压波动导致整流桥过流损坏,进而引发MOS管和保险管连锁烧毁。
相关问答FAQs
Q1：Y板维修后出现电压输出不稳，图像闪烁，可能是什么原因？
A：电压不稳通常与滤波电容性能下降或稳压电路故障有关，需检查输出端滤波电容是否鼓包、容量衰减，以及PWM控制器的反馈电阻、光耦是否异常，负载短路也可能导致电压波动,需排除屏幕驱动电路的故障。
Q2：更换Y板上的PWM控制器后仍无输出，该如何处理？
A：首先检查控制器的供电电压（通常为12V-18V）是否正常，若无供电需排查供电电路；其次检测控制器外围元件如启动电阻、反馈电路是否损坏；最后用示波器观察控制器输出端是否有脉冲信号，若无则可能控制器本身存在兼容性问题,需尝试更换其他品牌或型号的兼容芯片。
