thp42c33c维修涉及多个方面,包括故障现象判断、核心部件检测、维修流程操作及注意事项等，以下从常见故障类型、维修步骤、工具准备及安全规范等角度展开详细说明，帮助技术人员高效排查并解决问题。

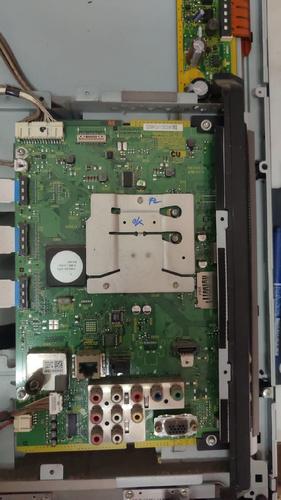

（图片来源网络，侵删）
常见故障现象与初步判断
thp42c33c作为等离子电视,故障多集中在电源板、逻辑板、Y驱动板及屏幕本身，根据维修经验，常见故障现象及初步判断如下：
| 故障现象 | 可能原因 | 检测重点部位 |
|---|---|---|
| 无电源指示，无法开机 | 电源板保险丝熔断、PFC电路故障 | 电源板输入输出电压、电容鼓包 |
| 有声音无图像，背光正常 | 逻辑板供电异常、LVDS排线松动 | 逻辑板3.3V/5V电压、排线接触 |
| 图像闪烁，出现竖直线条 | Y驱动板输出异常、屏驱动IC虚焊 | 驱动板输出波形、IC引脚焊点 |
| 背光亮但图像暗淡 | VCOM电压异常、逻辑板程序故障 | VCOM电压值、程序存储芯片 |
核心部件检测与维修流程
电源板维修
电源板故障占整机故障的60%以上，重点检测以下环节：
- 保险丝与整流桥：使用万用表二极管档检测保险丝是否通断，整流桥有无击穿，若保险丝熔断，需排查PFC电路开关管（如2SK3562）是否短路。
- PFC电路：测量PFC输出电压是否为380V左右（市电220V输入时），若偏低则检查PFC控制芯片（如NCP1399）外围电路及驱动电阻。
- 电源输出：各组电压（如5V、12V、24V）是否正常，若某路无输出，对应整流二极管或滤波电容可能损坏。
逻辑板维修
逻辑板负责图像信号处理,常见故障为虚焊或芯片损坏：
- 供电检测：测量逻辑板输入的3.3V、5V、12V电压是否稳定，若波动较大需检查滤波电容（如10uF/16V）。
- LVDS信号：用示波器检测LVDS排线输出的时钟和数据信号，若无信号则检查逻辑板主芯片（如MTV412）是否虚焊。
- 存储芯片：若出现图像异常或花屏，可能是程序存储芯片（如25L1605）数据丢失，需重新刷写固件。
Y驱动板维修
Y驱动板控制屏幕垂直方向像素点,故障多导致竖线或黑带：
（图片来源网络，侵删）
- 输出信号检测：用示波器测量驱动板输出至屏的排线信号，若某路无波形，对应驱动IC（如STV9302）可能损坏。
- 补焊与更换：对驱动IC引脚进行补焊，若仍无效则更换同型号芯片，注意更换时需确保焊接温度不超过260℃，避免损坏周边元件。
屏幕本身故障判断
屏幕故障通常不可修复,需通过以下方法确认：
- 观察故障特征：若出现固定的黑线、黑块或漏光，且更换驱动板后仍存在，则判定为屏体损坏。
- 测量屏电阻：断开排线后测量屏端子电阻值，若某组对地阻值异常（如接近0Ω），说明屏内部已短路。
维修工具与注意事项
必备工具清单
- 检测工具：万用表、示波器（带宽≥100MHz）、可调直流稳压电源。
- 焊接工具：恒温烙铁（温度可调）、热风枪、焊锡丝（含银量≥3%）。
- 辅助工具：放大镜、防静电手环、绝缘胶带、导热硅脂。
维修安全规范
- 断电操作：维修前务必拔掉电源线，等待10分钟以上释放电容残留电荷。
- 防静电措施：佩戴防静电手环，避免人体静电损坏敏感芯片。
- 散热保护：焊接驱动IC时，使用散热片覆盖周边元件，防止过热损坏。
- 记录参数：拆卸前标记排线位置、电阻值等参数，避免装错导致二次故障。
维修案例参考
案例1：无电源指示，保险丝熔断
检测发现电源板整流桥击穿，PFC开关管短路，更换同型号整流桥（GBU6J）和开关管（2SK3562）后，测量PFC输出电压正常，故障排除。
案例2：图像闪烁，竖直细线
检查Y驱动板发现某驱动IC引脚虚焊，使用热风枪重新焊接后，图像恢复正常，焊接后用放大镜确认引脚无连锡现象。
相关问答FAQs
Q1：thp42c33c电视开机后指示灯闪烁但无法启动，如何排查？
A：首先检查电源板输出电压，若5V电压偏低且波动，可能是电源板负载过重或电容失效，重点检测滤波电容（如470uF/25V）是否鼓包，若电容失效需更换同规格电容，若电压正常，则检查逻辑板或主板是否存在短路。
（图片来源网络，侵删）
Q2：更换Y驱动板后仍出现竖直黑线，可能是什么原因？
A：需排查以下三点：1. 驱动板型号是否匹配，不同批次驱动板可能存在兼容性问题；2. 排线是否插接牢固，检查排线针脚是否弯曲或氧化；3. 屏幕本身故障，可通过测量屏端子电阻确认，若排线和驱动板均正常，则需更换屏幕。
