中级维修电工比武中的电路板考核项目,是检验选手综合能力的关键环节，涉及电路原理分析、故障诊断、元器件检测与焊接修复等多项技能，这类电路板通常以模拟工业控制电路为主，可能包含电源模块、控制单元、信号处理电路及执行驱动电路等部分，旨在考察选手对复杂电路的逻辑推理能力和实操精度。

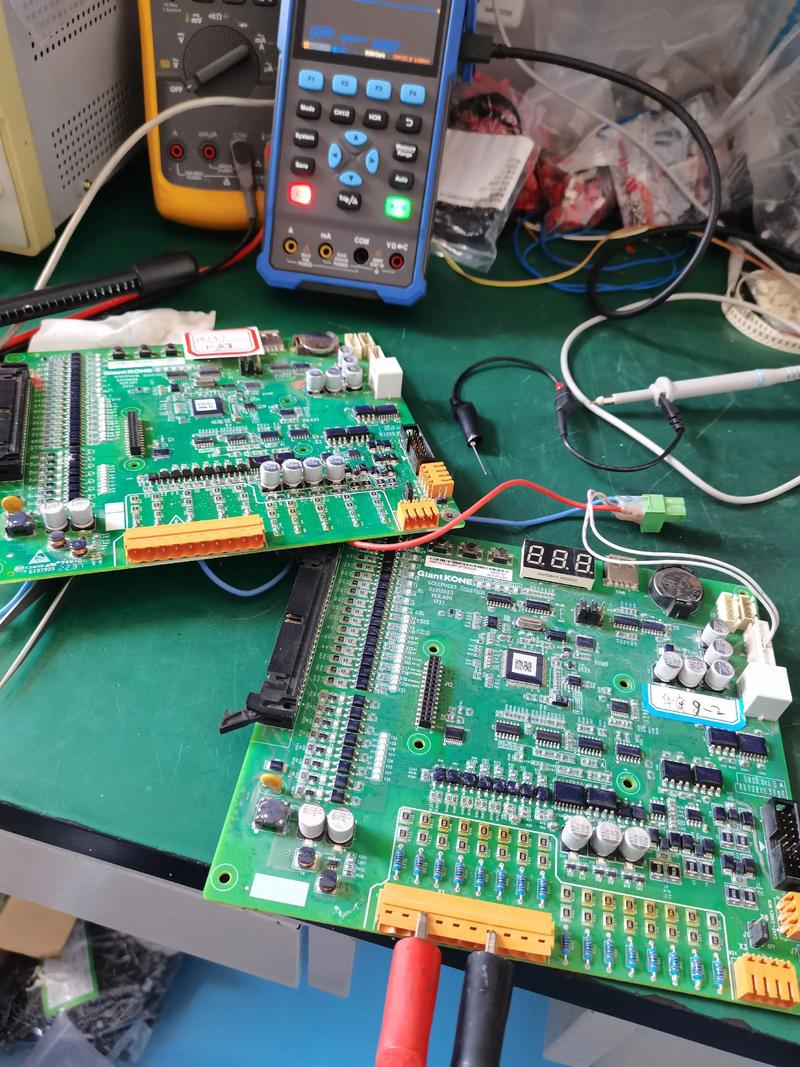

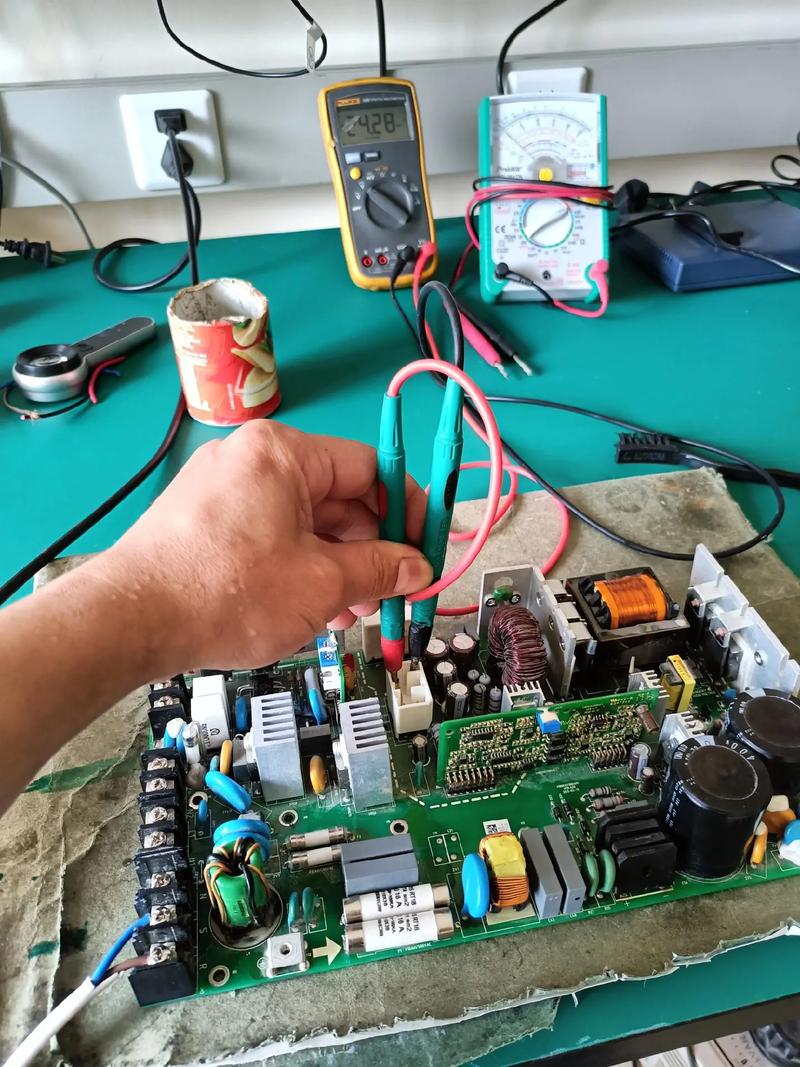

在电路板故障排查阶段,选手需遵循“先外后内、先静态后动态、先电源后负载”的原则，通过外观检查发现明显故障，如元器件烧焦、虚焊、铜箔断裂等，电源模块中的滤波电容鼓包或电解液泄漏，会导致电压输出不稳定；而驱动电路中的光耦器件开裂，则会信号传输中断，使用万用表进行断电检测，重点测量电源输入输出端、关键节点的电阻值和通断情况，判断是否存在短路或开路故障，以常见的220V转24V开关电源电路板为例，若次级无电压输出，需依次检查整流桥、PWM控制器（如UC3842）、开关管及反馈回路中的 optocoupler（如PC817）是否损坏，通电测试时，需搭配示波器观察波形，如PWM波的频率和占空比是否正常，以定位振荡电路或保护电路的潜在问题。

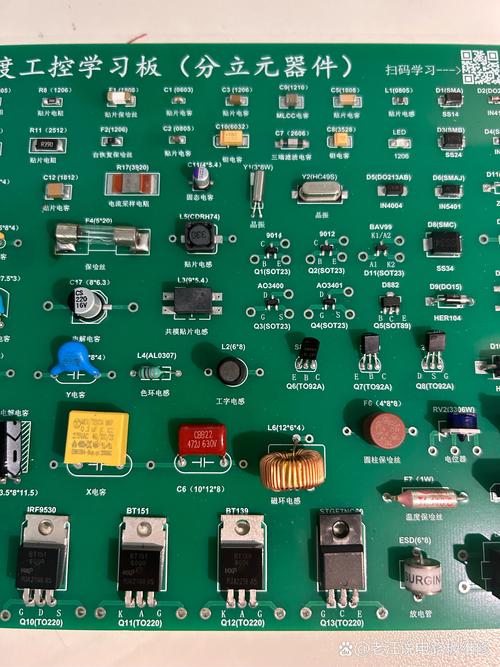

元器件替换与焊接修复是实操的核心环节,选手需熟练使用电烙铁、热风枪等工具，对于贴片元件（如0805封装的电阻电容）和通孔元件（如继电器、电解电容）的拆焊技巧需精准掌握，更换贴片IC时，应先采用热风枪均匀加热，待焊锡熔化后用镊子取下，再清理焊盘并涂覆助焊剂，对准引脚后二次加热焊接，避免虚焊或短路，对于多层电路板，需注意散热问题，避免长时间局部加热导致内层铜箔脱落，焊接完成后，需用放大镜检查焊点质量，要求焊点光滑、无毛刺、引脚高度一致，符合IPC-A-610电子组装标准。
故障排除后的功能验证同样重要,选手需根据电路图模拟输入信号，测量输出端的电压、电流或波形参数，验证电路是否恢复正常功能，在电机控制电路板中，需输入控制信号后，用万用表测量驱动电路的输出电压是否随信号变化，并用示波器观察PWM波形是否正常，确保电机能平稳启停和调速，还需记录故障现象、排查步骤及修复方法，形成完整的故障分析报告，体现选手的逻辑思维和问题总结能力。
相关问答FAQs
Q1：中级维修电工比武中，电路板故障排查时如何快速定位是电源问题还是负载问题？
A1：可通过“分段断开法”快速区分，首先断开负载电路，测量电源模块的输出电压是否恢复正常，若电压恢复正常，则故障在负载侧，需检查负载元件是否短路或参数异常；若电压仍不正常，则故障在电源模块本身，应重点检查整流、滤波、PWM控制及反馈回路，在开关电源中，若断开负载后电压恢复正常，可能是负载侧的续流二极管或mos管击穿导致过载保护。
Q2：焊接贴片元件时，如何避免虚焊和桥连？
A2：首先确保焊盘和元件引脚清洁，均匀涂覆适量助焊剂（如免洗松香），使用恒温烙铁（温度控制在350℃±10℃），采用“蘸锡法”或“拖焊法”：对于小元件（如0603电阻），先用烙铁头蘸取少量焊锡，快速接触元件两端引脚与焊盘，待焊锡熔化后移开烙铁；对于多引脚IC（如QFP封装），先固定对角引脚，再用拖焊法（配合助焊剂）逐个焊接引脚，完成后用放大镜检查，若有桥连可用吸锡带清理，操作时保持烙铁头与焊盘垂直，避免用力过猛导致元件移位。
