电路板供电不良是电子设备维修中常见且复杂的问题,可能由电源模块故障、线路短路/开路、元件老化、负载异常等多种因素引起，维修时需遵循“先外后内、先易后难、先供电后负载”的原则，通过系统性的排查逐步定位故障点，以下从故障现象分类、排查工具、详细维修步骤及常见故障处理等方面展开说明。

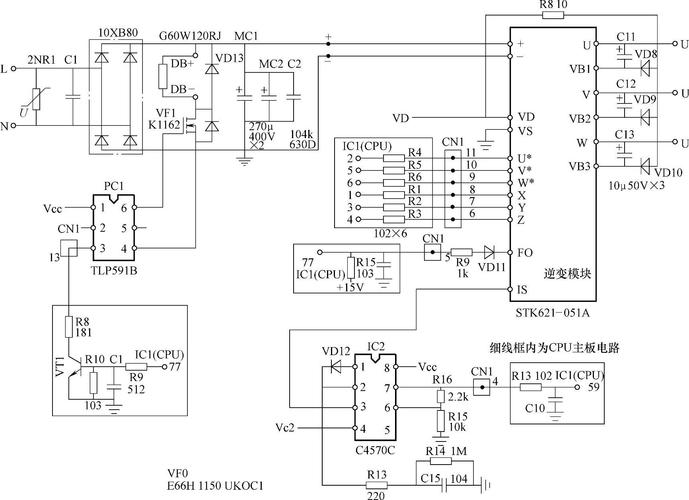

（图片来源网络，侵删）
故障现象初步分类
供电不良的表现形式多样,需先通过现象初步判断故障范围：
- 完全无供电：设备通电后无任何反应，指示灯不亮，测量电压为0V。
- 电压偏低：输出电压低于正常值（如标称5V实测仅3V），可能伴随设备工作不稳定。
- 电压波动：电压表读数不稳定，或设备频繁重启、死机。
- 局部供电缺失：部分电路有电压，但特定支路无输出（如USB接口无5V）。
必备工具与准备工作
维修前需准备以下工具,并确保操作安全：
- 测量工具：万用表（电压档、电阻档、二极管档）、示波器（观察电压波形）。
- 辅助工具：可调直流稳压电源（用于模拟供电测试）、放大镜（检查焊点）、热风枪/电烙铁（拆焊元件）。
- 安全措施：断电操作，防止短路；佩戴防静电手环，避免静电损坏元件。
详细维修思路与步骤
外部供电与接口检查
- 电源适配器/电池：用万用表测量电源输出端电压是否正常（如笔记本适配器标称19V，实测需在18-21V范围），若电压异常，更换适配器或电池测试。
- 输入接口：检查电源插座、DC插头是否氧化、松动，用二极管档测量接口对地是否有短路（阻值应接近无穷大）。
供电电路通断与对地短路排查
- 保险丝/PTC检查：保险丝熔断是常见故障点，需用万用表电阻档测量其通断，若熔断，需进一步排查后级短路故障，否则更换后可能再次烧毁。
- 输入端对地电阻：在电路板电源输入端（如AC/DC转换后的滤波电容正极）测量对地电阻，正常情况下，阻值应在数百欧姆以上；若接近0Ω，说明后级存在短路（如整流桥、滤波电容击穿）。
电源模块关键元件检测
供电电路的核心元件包括整流桥、滤波电容、稳压器（如LM2596、LM317）、PWM控制器等，需逐一检测：
| 元件类型 | 检测方法 | 故障特征 |
|---|---|---|
| 整流桥 | 万用表二极管档测量四个二极管的正向压降（约0.5-0.7V），反向电阻应无穷大。 | 任一极管击穿会导致输入短路或电压异常。 |
| 滤波电容 | 目测是否鼓包、漏液；用万用表电容档测量容量是否衰减（如标称1000μF，实测低于500μF需更换）。 | 容量下降会导致电压纹波增大。 |
| 稳压器/DC-DC芯片 | 测量输入/输出电压差（如输入12V，输出5V，差值应在芯片规格范围内）；检查使能端（EN脚）电压是否正常。 | 无输出可能是芯片损坏或反馈电路故障。 |
| PWM控制器 | 检查供电引脚（如VCC）、同步信号引脚波形（示波器观察是否有PWM波）。 | 无PWM波输出会导致开关管不工作。 |
反馈与保护电路检查
- 反馈回路：对于开关电源，检查稳压反馈网络（如光耦、TL431、分压电阻），若反馈电压异常，会导致输出电压偏离正常值。
- 保护电路：过压、过流保护电路触发时也会切断供电，可通过断开保护支路（如可控硅）测试，但需确认负载无短路后再操作。
负载侧排查
若供电电路输出端电压正常,但负载仍无法工作，可能是负载侧短路或过流：
（图片来源网络，侵删）
- 断开负载法：逐一断开各负载支路（如传感器、芯片供电），观察电压是否恢复正常，若断开某支路后电压恢复，说明该支路存在短路或过载。
- 元件级检测：对短路支路的关键元件（如MOS管、IC芯片）进行对地电阻测量，排查击穿故障。
特殊情况处理
- 虚焊/冷焊：对电源模块的供电焊点、大面积接地铜箔补焊，避免因接触不良导致电压波动。
- PCB走线断裂：对于弯折或受力的电路板，检查电源走线是否有细微裂纹，可用放大镜观察或用万用表分段测量通断。
常见故障案例分析
- 案例1：手机充电板无5V输出
检测发现保险丝熔断,测量USB接口对地短路，拆解后整流二极管击穿，更换同型号二极管后恢复正常。
- 案例2：工控机主板12V电压波动
用示波器观察到12V电源纹波过大,检测发现滤波电容容量衰减，更换电容后纹波恢复正常。
相关问答FAQs
Q1：更换保险丝后再次熔断，如何排查？
A：首先用万用表测量保险丝后级对地电阻，若阻值接近0Ω，说明存在短路，重点检查整流桥、滤波电容、稳压器芯片等元件是否击穿，若无短路，可尝试用同规格保险丝串联灯泡（限流）通电，观察灯泡亮度：若灯泡很亮，说明仍有短路；若灯泡微亮或闪烁，可能是瞬间冲击电流，可更换延迟型保险丝。
Q2：开关电源输出电压偏低但无短路，如何处理？
A：首先检查反馈回路，如光耦、TL431及分压电阻是否正常，若反馈元件正常，测量PWM控制器输出端PWM波频率是否异常（如频率过高会导致电感储能不足），检查续流二极管是否正向压降过大（如肖特基二极管损坏），或电感感量下降（用LCR表测量），这些均会导致输出电压不足。
