电磁炉电流检测电路维修是电磁炉故障排查中的重要环节，该电路负责实时监测工作电流，为功率调节、过流保护等提供关键数据，一旦故障可能导致电磁炉加热异常、无法启动或频繁保护，以下从电路原理、常见故障、维修步骤及注意事项等方面展开详细说明。

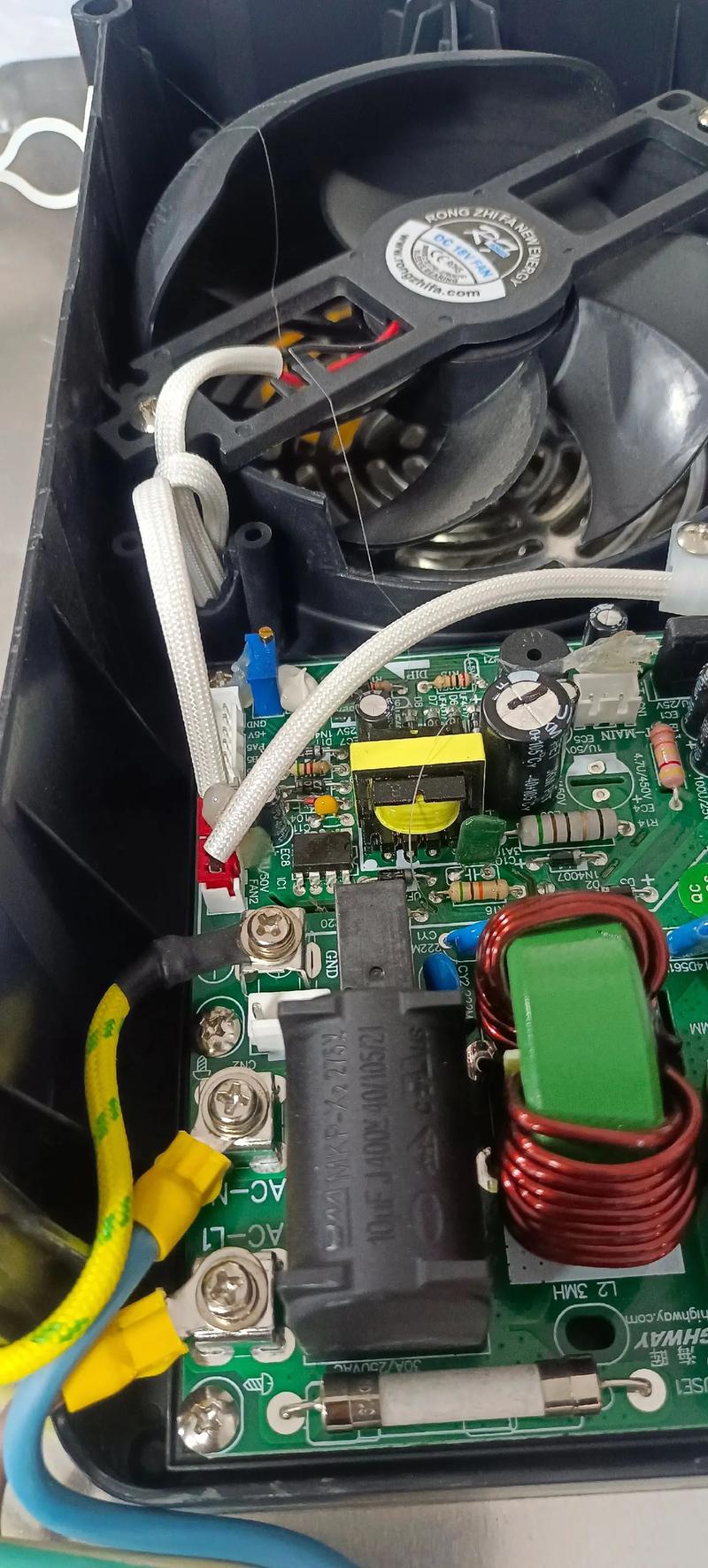

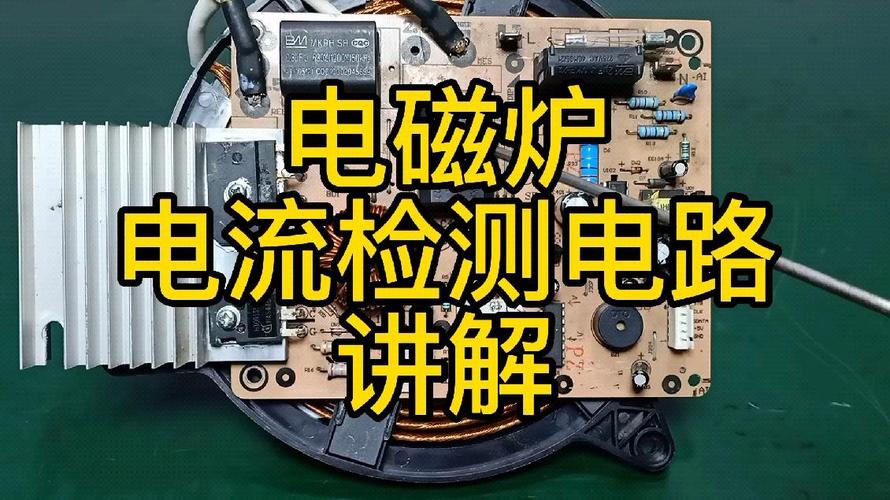

（图片来源网络，侵删）

电流检测电路的工作原理

电磁炉电流检测电路通常通过电流互感器（CT）或采样电阻实现电流采集，经整流、滤波、放大后送入主控芯片（如MCU）进行AD转换和处理。

电流采样：主流设计采用电流互感器，初级线圈串联在主电源回路（通常为IGBT供电回路），次级线圈感应的电流与初级电流成正比，次级负载电阻将电流信号转换为电压信号；部分低端机型使用大功率采样电阻（如锰铜丝），直接通过电阻压降采样电流。
信号处理：互感器次级输出的交流电压经整流桥（或半波整流）转换为直流脉动电压，再通过RC滤波电路滤除高频干扰，得到平滑的直流电压信号，部分机型还设置放大电路（如运算放大器），对微弱信号进行放大以匹配MCU的AD输入范围。
MCU处理：MCU采集该电压信号，通过内部AD转换换算为实际电流值，结合电压检测信号（通过桥式整流后的电压）计算功率，并根据设定程序调节PWM输出，控制IGBT的导通时间，从而实现功率调节；当电流超过阈值时触发过流保护，切断输出。

故障现象	可能原因
无法启动，显示故障代码	电流检测回路开路（如互感器初级/次级线圈断路、采样电阻烧断）、整流二极管击穿、滤波电容短路、MCU AD引脚损坏等。
加热功率低，达不到设定值	电流采样信号衰减（如互感器次级负载电阻变大、放大电路反馈电阻异常）、滤波电容漏电导致信号失真、MCU内部AD基准电压漂移等。
频繁过流保护	电流检测信号干扰过大（如滤波电容失效、虚接）、采样电阻阻值变化（如锰铜丝氧化导致阻值增大）、互感器性能下降（磁芯饱和）、同步电路异常导致误触发等。
加热不稳定，间歇性停止	电流检测回路接触不良（如插件松动、焊点开裂）、滤波电容性能下降（容值减小）、MCU供电不稳定导致AD采样异常等。

断开电磁炉电源，拔下插头，用万用表电阻档测量电源输入端（L、N线）与地之间的电阻，确认无短路后，再进行通电检测，维修时需注意高压部分（如桥式整流、IGBT），避免触电。

打开电磁炉外壳，观察电流检测相关元件是否有明显损坏：如互感器外壳是否开裂、烧焦，采样电阻（锰铜丝）是否发黑、断裂，整流二极管、滤波电容是否鼓包、漏液，电路板焊点是否有虚焊、脱焊。

互感器检测：用万用表电阻档测量互感器初级线圈（串联在主回路中）阻值，正常应为接近0Ω（几毫欧至几十毫欧）；次级线圈阻值通常为几十欧至几百欧（如100Ω~1kΩ），若阻值无穷大，说明线圈断路；若阻值为0，可能匝间短路。
采样电阻检测：对于锰铜丝采样电阻，直接用万用表低阻值档测量阻值，正常值通常为几毫欧至几十毫欧（如10mΩ、20mΩ），若阻值变大或无穷大，需更换同规格电阻（注意：不能用普通电阻代换，需选用温度系数低的锰铜丝）。
线路通断检测：检测电流检测回路的连接线、插件是否通断，重点排查因振动或氧化导致的接触不良。

在确保主回路无短路后，接通电源，用万用表直流电压档测量以下关键点：

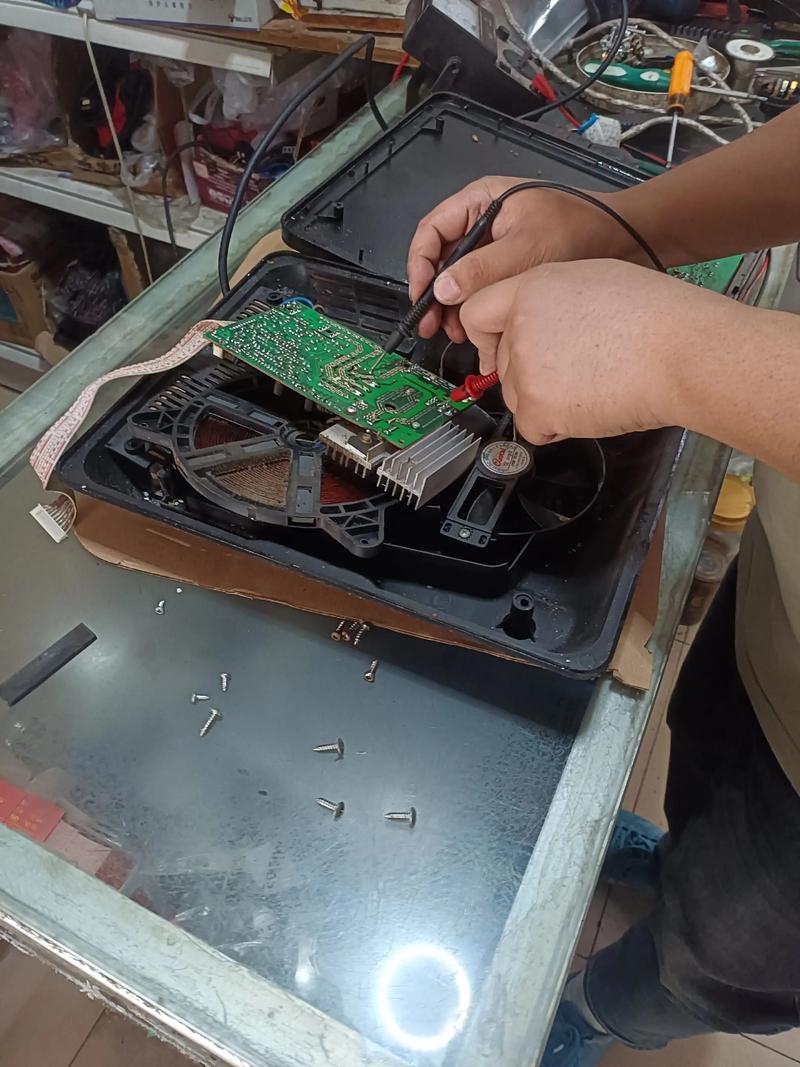

（图片来源网络，侵删）

互感器次级电压：电磁炉待机时，次级电压应为0V；启动加热后，应有随功率变化的交流电压（通常为几伏至十几伏，具体取决于机型），若无电压，可能是互感器初级开路或次级负载电阻异常。
整流输出电压：整流桥后的直流电压应为脉动直流，若为0V，可能是整流二极管击穿开路；若电压偏低，可能是二极管正向压降过大或电容漏电。
滤波后电压：滤波电容后的直流电压应平滑，若仍有明显波动，说明滤波电容失效（容值减小），需更换。
MCU AD引脚电压：测量MCU电流检测引脚（如标注为CUR、ADCurrent的引脚）电压，待机时通常为0V或基准电压（如2.5V），启动后应随功率变化（如0.5V~3V），若电压异常，需检查前级电路是否正常，或MCU是否损坏。

若加热过程中电流检测信号波动过大，导致频繁保护，需重点检查：

更换元件规格匹配：互感器、采样电阻、整流二极管等元件参数需与原型号一致，尤其是采样电阻的阻值和功率（如锰铜丝的功率通常为几瓦），代换不当会导致检测误差。
焊接质量：电流检测回路对焊接要求较高，虚焊、假焊可能导致信号传输不稳定，维修后需检查焊点是否光亮、牢固。
防静电措施：MCU对静电敏感，维修时需佩戴防静电手环，避免用手直接触摸MCU引脚。
功率校准：若更换了电流检测相关元件（如互感器、采样电阻），需重新校准功率：在电磁炉额定电压下，接入假负载（如灯泡），调节功率电位器或通过软件校准，使实际功率与显示功率一致。
