mcsa电流分析技术是一种基于电机电流信号进行故障诊断的非侵入式监测方法，其核心原理是通过分析电机运行时定子电流的微小变化，识别与设备状态相关的特征信息，从而实现早期故障预警和健康管理，该技术无需在电机上安装额外传感器，仅通过监测电源电流即可获取丰富的机械和电气故障特征，具有成本低、安装简便、适用性强等优势,在工业领域尤其是旋转机械的运维中应用广泛。
技术原理与信号特征
电机正常运行时，定子电流主要包含基波分量，由负载和电源电压决定；当设备出现故障时，会在电流信号中产生特定的谐波或调制成分，轴承磨损、转子不平衡等机械故障会导致转子气隙磁场发生畸变，通过电磁感应耦合到定子电流中，形成以故障特征频率为中心的边带谐波；而转子断条、匝间短路等电气故障则直接改变电流的频谱特征，mcsa技术通过提取这些故障特征频率，结合信号处理方法实现故障诊断。
关键技术环节

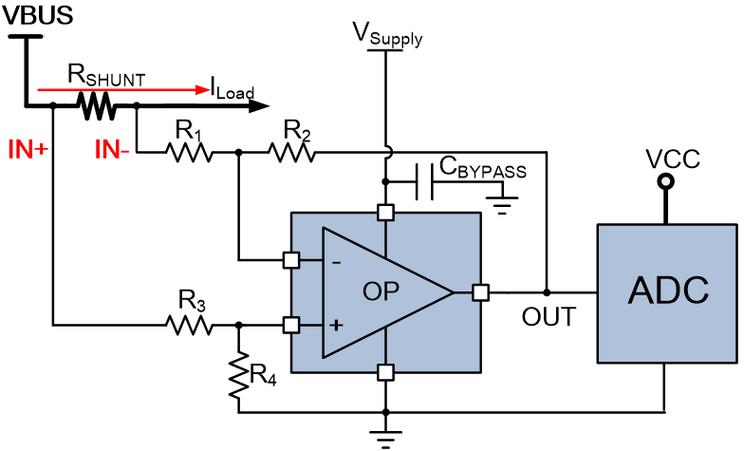

- 信号采集：采用高精度电流传感器（如霍尔传感器或罗氏线圈）采集电机三相电流，采样频率需满足奈奎斯特定理，通常设置为故障特征频率的5-10倍，以确保有效捕捉高频成分。
- 信号预处理：原始电流信号中包含噪声和工频干扰，需通过带通滤波、小波去噪等方法抑制噪声，突出故障特征，针对工频50Hz干扰，可采用陷波滤波或自适应滤波技术。
- 特征提取：常用方法包括快速傅里叶变换（FFT）、短时傅里叶变换（STFT）、希尔伯特变换（HHT）等，FFT适用于稳态信号分析，能直观展示频谱特征；STFT则可分析非平稳信号的时频特性；HHT通过经验模态分解（EMD）处理非线性信号，适合复杂故障场景。
- 故障诊断与决策：提取的特征参数（如谐波幅值、边带频率、峭度指标等）与正常状态下的基线模型对比，通过阈值判断、机器学习算法（如SVM、随机森林）或深度学习模型（如CNN、LSTM）实现故障类型识别和严重程度评估。
典型故障特征与诊断案例
下表列举了常见电机故障在mcsa中的电流特征频率及诊断要点：
| 故障类型 | 故障特征频率（Hz） | 信号特征表现 | 适用诊断方法 |
|---|---|---|---|
| 转子断条 | ( (1 \pm 2s)f_1 )（( f_1 )为工频，( s )为转差率） | 基频两侧出现明显边带谐波 | FFT、STFT |
| 轴承磨损 | ( f_b = \frac{n}{60} \times (1 - \frac{d}{D}) \cos \alpha )（( f_b )为轴承故障频率，( n )为转速） | 高频段出现冲击脉冲，伴随幅值调制 | 小波分析、包络解调 |
| 气隙偏心 | ( (1 \pm k)sf_1 )（( k )为偏心阶次） | 基波幅值增大，出现偶次谐波 | FFT、HHT |
| 匝间短路 | ( 2f_1, 3f_1 )等高频谐波 | 相电流不平衡，负序分量增加 | 负序电流分析、相位比较 |
在离心水泵电机中，当轴承内圈出现点蚀时，电流信号中会以轴承故障频率（约120Hz）为中心产生高频调制成分，通过小波包分解提取该频带能量，可提前2-3周预警轴承故障,避免突发停机。
技术优势与局限性
mcsa技术的优势在于：①非侵入式监测，不影响设备正常运行；②可同时监测机械和电气故障，实现“一站式”诊断；③长期监测数据积累可构建设备健康档案，支持预测性维护，但该技术也存在局限性：①对于早期轻微故障，信号特征微弱，易受噪声干扰；②负载变化或电源波动可能产生伪特征，需结合工况数据修正；③多故障耦合时特征频率重叠,增加诊断难度。
应用场景与发展趋势
mcsa技术已广泛应用于风机、水泵、压缩机、数控机床等旋转设备，尤其在风电、石油化工等高可靠性要求领域，未来发展趋势包括：①与物联网（IoT）技术结合，实现分布式电流监测与云端诊断；②融合振动、温度等多源数据，通过多信息融合算法提升诊断精度；③基于深度学习的端到端诊断模型,减少人工特征提取的复杂性。
相关问答FAQs
Q1：mcsa技术能否诊断异步电机的早期转子断条故障？
A1：可以，转子断条故障会在定子电流中产生频率为( (1 \pm 2s)f_1 )的边带谐波， s )为转差率（通常为1%-5%），对于早期轻微断条，边带谐波幅值较小（约为基波的0.5%-2%），需采用高分辨率频谱分析方法（如FFT细化分析、阶次跟踪）或结合自适应滤波技术抑制噪声，以提高信噪比，负载稳定时监测效果更佳，负载波动可能导致特征频率偏移，需结合转速信号进行修正。
Q2：mcsa技术在变频器供电电机中的应用有何挑战？
A2：变频器供电时，PWM调制会产生大量高频谐波（可达数kHz），覆盖故障特征频率，导致mcsa诊断难度增加，主要挑战包括：①PWM谐波与故障特征频率混叠，需采用特定滤波方法（如同步参考系变换）提取基波分量；②变频器开关频率变化导致频谱不稳定，需结合瞬时频率分析技术；③低频段（<100Hz）信噪比低，需通过短时相关积分或锁相放大技术增强特征信号，针对这些挑战，目前常用方法是结合电机电流 Park 矢量幅值（MCSA-PVM）或基于同步采样的信号重构技术,以有效抑制变频器干扰。
