l50e5690a维修涉及多个方面,包括常见故障现象、排查步骤、维修方法及注意事项等，以下从硬件结构、典型故障、维修流程及工具使用等方面进行详细说明，帮助用户或维修人员系统处理该型号设备的常见问题。

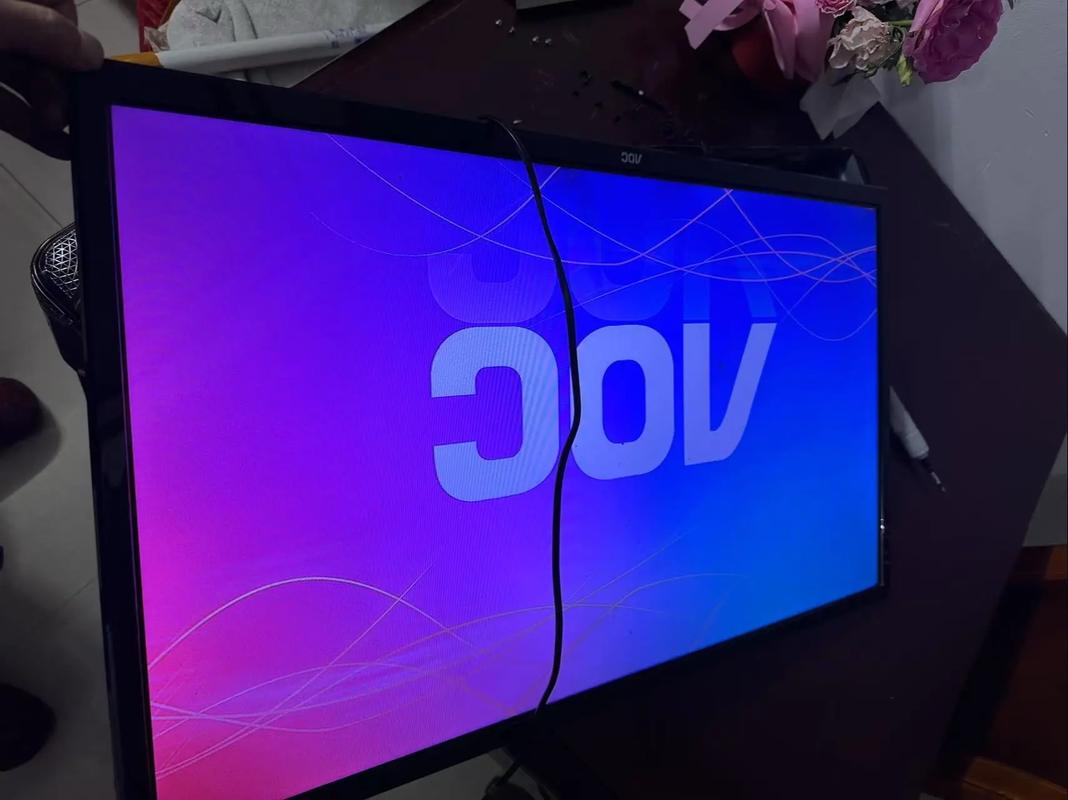

（图片来源网络，侵删）
设备基本结构与常见故障点
l50e5690a作为一款多功能电子设备,其内部主要由电源模块、控制主板、显示模块、接口电路及传感器等部分组成，根据维修案例统计，常见故障集中在电源供电异常、显示故障、按键失灵及接口损坏等领域，具体故障点及占比可参考下表：
| 故障类型 | 主要表现 | 可能原因 | 占比 |
|---|---|---|---|
| 电源故障 | 无法开机、屏幕无显示 | 电源适配器损坏、保险丝熔断、电容鼓包 | 35% |
| 显示异常 | 花屏、黑屏、亮度不均 | 排线松动、驱动板故障、背光损坏 | 28% |
| 按键/触摸失灵 | 按键无响应、触摸漂移 | 接触氧化、按键膜损坏、IC芯片故障 | 20% |
| 接口问题 | USB/充电口无反应、数据传输失败 | 接口针脚歪斜、内部虚焊、接口芯片损坏 | 12% |
| 其他故障 | 异响、自动重启 | 散热不良、系统软件冲突 | 5% |
维修前准备工作
- 工具与材料准备：需准备万用表、电烙铁、热风枪、螺丝刀套装、镊子、导线、焊锡、松香及备用零件（如电容、排线、保险丝等），对于高压部分操作，需佩戴绝缘手套。
- 安全防护：断开电源后，等待内部电容完全放电（约5-10分钟），避免触电风险，维修过程中避免金属工具同时接触两个焊点，防止短路。
- 故障初步判断：通过询问用户故障发生时的场景（如是否进水、摔落、电压异常等），结合设备指示灯状态、声音异常等线索初步定位故障范围。
分模块维修详解
电源模块维修
- 故障现象：插入电源后无反应，指示灯不亮。
- 排查步骤：
- 用万用表检测电源适配器输出电压是否正常（通常为12V或19V，具体参考设备标签）。
- 拆机后检查电源板上的保险丝是否熔断,用万用表二极管档测量通断。
- 检查输入输出滤波电容是否鼓包、漏液，可用代换法测试。
- 测量PWM控制器（如UC3842）的供电脚电压是否正常，若无输出则可能击穿。
- 维修方法：更换同型号保险丝（注意电流规格），更换损坏电容，若PWM芯片损坏需更换并检查周边元件。
显示模块维修
- 故障现象：屏幕黑屏但有声音，或出现竖条纹、色块。
- 排查步骤：
- 外接显示器测试判断是否为屏体故障（若外接显示正常，则问题在驱动板或排线）。
- 检查屏线与主板、屏体的连接是否松动，可重新插拔或用酒精棉清洁接口。
- 测量驱动板输出电压（如3.3V、5V）是否稳定，虚焊点需补焊。
- 若屏体本身损坏（如碎裂、大面积漏液），需更换整个液晶屏总成。
- 维修方法：重新焊接排线接口，更换驱动板（需注意型号匹配），严重损坏的屏体需专业回收处理。
按键/触摸失灵维修
- 故障现象：物理按键无响应，或触摸屏定位不准。
- 排查步骤：
- 进入系统设置测试软件是否正常,排除系统软件问题。
- 拆开按键区域,检查导电膜是否氧化或破损，可用橡皮轻擦触点。
- 测量按键排线两端阻值,若无穷大则排线断裂。
- 对于触摸失灵,需校准触摸屏或更换触摸IC芯片。
- 维修方法：清洁或更换按键膜，重连或更换排线，重新刷写触摸驱动程序。
接口维修
- 故障现象：USB接口无法识别设备，充电口无电流输出。
- 排查步骤：
- 检查接口内部针脚是否歪斜、氧化，用放大镜观察虚焊点。
- 用万用表测量接口对地阻值,若短路则需排查滤波电容或ESD保护二极管。
- 检查接口对应的USB供电芯片（如DW1801）是否损坏。
- 维修方法：用镊子校直针脚，补焊虚焊点，更换损坏的芯片或整个接口座。
维修注意事项
- 静电防护：维修人员需佩戴防静电手环，避免静电击穿敏感芯片。
- 焊接技巧：集成电路焊接使用恒温烙铁（300-350℃），避免长时间加热导致铜箔脱落，BGA芯片需使用植球工具和热风枪。
- 代换原则：更换元件需确保参数一致，如电容的耐压值、容值，电阻的功率、阻值等，电源芯片需注意封装和引脚定义。
- 测试验证：维修后需进行全面测试，包括功能测试、稳定性测试（如长时间运行观察是否过热），避免二次故障。
相关问答FAQs
Q1: l50e5690a开机后指示灯亮但屏幕黑屏，如何处理？
A: 首先检查外接显示器是否有显示，若有则说明屏体或排线故障，若外接也无显示，则可能是内存松动或显卡问题，可尝试重新插拔内存条，若无效则需检测主板供电及显卡芯片是否虚焊或损坏。
Q2: 维修过程中发现电源板上的电容鼓包，但更换后仍无法开机，可能的原因是什么？
A: 除电容外，需进一步检查PWM控制器、整流桥、开关管等元件，可能是开关管击穿导致PWM芯片过载保护，或反馈电路中的光耦、稳压管损坏，建议用万用表逐级测量电压，重点检测VCC供电和反馈电压是否正常。
