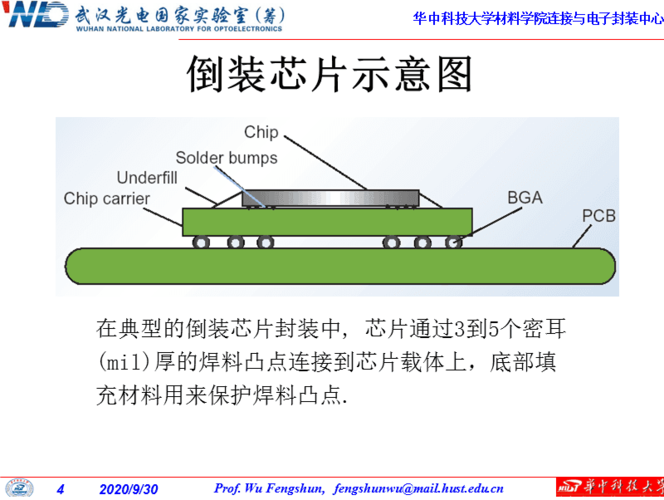

倒装LED芯片技术作为LED照明领域的一项重大创新,近年来逐渐取代传统正装芯片成为行业主流，与传统LED芯片结构不同，倒装芯片将传统正装芯片中的PN结上下颠倒，通过在芯片底部直接制作电极连接，实现了电流从下至上的垂直导通，这种结构革新不仅解决了传统正装芯片的诸多技术瓶颈，更在光电性能、可靠性和成本控制方面实现了突破性进展，从技术原理来看，倒装LED芯片的核心优势在于其独特的电极结构设计，传统正装芯片采用蓝宝石衬底作为出光面，PN结在上层，电流需通过透明电极和金属引线从顶部注入，这种横向电流扩展模式导致电流分布不均，存在严重的电流拥挤效应，进而引发局部热量积聚和光效衰减，而倒装芯片将PN结倒置，蓝宝石衬底位于芯片底部，电极直接制作在N型GaN层上，通过金锡（AuSn）焊料将芯片倒装焊接在硅基或陶瓷基板上，形成垂直电流通道，这种结构使电流能够均匀扩展至整个PN结区域，显著降低了串联电阻和热量产生，同时避免了蓝宝石衬底对出光的吸收，提升了外量子效率，在材料与制造工艺方面，倒装LED芯片对衬底选择和键合技术提出了更高要求，目前主流的倒装芯片多采用硅（Si）衬底替代传统的蓝宝石（Sapphire）或碳化硅（SiC）衬底，硅衬底不仅具有优异的热导率（约150W/m·K，远高于蓝宝石的35W/m·K），还能通过成熟的半导体制造工艺实现大规模量产，降低芯片成本，键合工艺是倒装芯片制造的关键环节，其中铜柱凸块（Copper Pillar Bump）技术被广泛应用，该技术通过在芯片电极上制作铜柱和锡焊料层，实现芯片与基板的精确焊接，确保电流导通和机械稳定性，倒装芯片还需进行激光剥离（Laser Lift-Off, LLO）工艺，将生长在蓝宝石衬底上的外延层剥离并转移到目标衬底上，这一过程对工艺精度控制要求极高，直接影响芯片的良率和性能，倒装LED芯片的技术优势在性能指标上得到充分体现，在光效方面，倒装芯片由于消除了蓝衬底对出光的吸收，并采用反射率更高的金属电极，光提取效率可提升20%-30%，实验室水平下倒装LED芯片的光效已超过200lm/W，远高于传统正装芯片的150lm/W，在散热性能上，倒装芯片通过底部焊料直接将热量传导至基板，热阻可降低至5-10K/W，仅为传统正装芯片的1/3-1/2，有效解决了LED照明中的散热难题，延长了器件寿命，倒装芯片的可靠性也显著提升，由于电流分布均匀和热管理优化，芯片在高温高湿环境下的寿命可达50000小时以上，比传统芯片延长30%以上，从产业化应用角度看，倒装LED芯片技术已从小尺寸功率芯片向大尺寸照明芯片和Mini/Micro LED扩展，在普通照明领域，倒装LED凭借高光效和长寿命优势，逐渐替代COB（Chip On Board）和SMD（Surface Mounted Device）封装方案，成为商业照明和户外照明的首选，在Mini LED领域，倒装芯片的微米级电极间距和良好的电流扩展能力，使其在高端显示背光市场占据主导地位，苹果、三星等品牌的Mini LED显示屏均采用倒装芯片方案，而在Micro LED领域，倒装芯片的巨量转移技术兼容性更成为实现全彩显示的关键突破点，尽管倒装LED芯片技术优势显著，但其发展仍面临一些挑战，倒装芯片的制造工艺复杂度高，尤其是激光剥离和铜柱凸块工艺需要精密的设备控制，导致初期投资成本较高；倒装芯片的静电防护（ESD）能力相对较弱，需要在封装过程中增加额外的保护电路，随着芯片尺寸向大尺寸发展，外延层缺陷控制和应力管理也成为技术难点，倒装LED芯片技术将向更高集成度、更智能化的方向发展，通过结合图形化衬底（PSS）、原子层沉积（ALD）等先进技术，进一步提升外延层质量；开发新型键合材料如银烧结胶，提高散热和电流导通性能；结合AI算法优化芯片设计和封装工艺，实现光效和可靠性的进一步提升，随着5G通信、物联网和智慧城市建设的推进，倒装LED芯片在可见光通信（VLC）、生物医疗等新兴领域的应用潜力也将逐步释放，推动LED产业向更高附加值方向升级。
相关问答FAQs
Q1：倒装LED芯片与传统正装芯片的主要区别是什么？
A1：倒装LED芯片与传统正装芯片的核心区别在于结构设计和电流导通方向，传统正装芯片以蓝宝石为衬底，PN结在上层，电流需通过顶部电极横向注入，存在电流拥挤和光吸收问题；倒装芯片将PN结倒置，电极在底部，电流垂直导通，并通过硅衬底散热，具有光效高、散热好、寿命长等优势，倒装芯片的出光面无需透明电极，减少了光损失，外量子效率提升显著。
Q2：倒装LED芯片在Mini/Micro LED领域有哪些独特优势？
A2：倒装LED芯片在Mini/Micro LED领域的优势主要体现在三个方面：一是微米级电极间距和精确的键合工艺，便于实现巨量转移；二是垂直电流结构避免了Mini/Micro LED因尺寸缩小带来的电流扩展不均问题，确保显示均匀性；三是硅衬底的高热导率解决了高密度集成下的散热难题，适用于高亮度、高分辨率的显示背光和直显方案，倒装芯片已成为Mini LED量产的主流技术，并在Micro LED巨量转移技术中展现出重要潜力。
