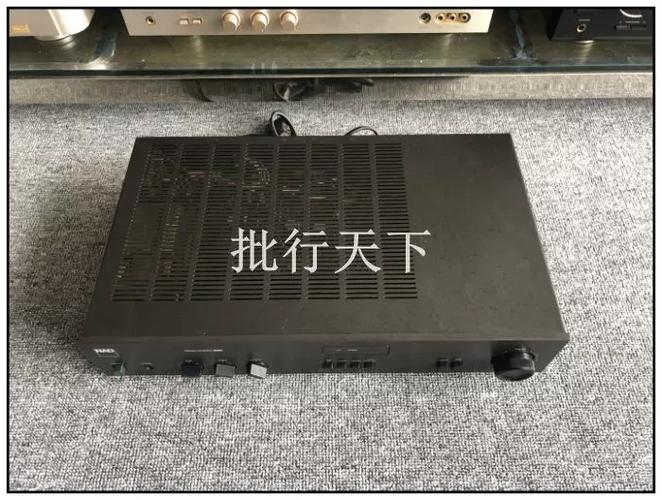

nad3020作为经典功放，其维修需结合电路原理与实操经验，维修手册核心在于掌握电源、功放、保护电路的工作逻辑，并通过系统化排查定位故障，以下是详细维修指南，涵盖关键电路分析、故障排查流程及常见维修案例。
电源电路检修要点
电源电路是nad3020的“心脏”，故障率占比约60%，需重点检查整流桥、滤波电容及稳压模块。
关键元件参数：
| 元件位置 | 型号/规格 | 测试点电压（空载） | 故障现象 |
|----------------|----------------|-------------------|------------------------|
| 整流桥（D101） | 35A 1000V | 交流输入18VAC | 无输出直流电压 |
| 滤波电容（C101）| 10000μF/50V | +25V/-25V | 功放低频啸叫 |
| 稳压IC（IC101）| LM317/L337 | +20V/-20V | 输出电压波动，失真 |
检修步骤：
- 断开负载，测量电源变压器次级交流电压（正常为18V×2），若异常则检查变压器绕组阻值（初级220Ω，次级1.2Ω）。
- 测量整流桥输出直流电压，空载时应为交流电压的1.4倍（约25V），若偏低需检查滤波电容是否鼓包或ESR增大。
- 稳压IC输出电压偏离时，可调节取样电位器（VR101），同时检查基准电压端（LM317的1脚，1.25V）是否正常。
功放电路故障定位
功放板采用TDA2030A模块为核心，常见故障包括无声、失真及交越失真。
信号流程：
输入耦合电容（C201）→音量电位器（VR201）→音调控制电路（IC201）→功放模块（IC301）→输出保护电路（R309/C303）。
故障排查表：
| 故障现象 | 检查节点 | 测试方法 |
|----------------|---------------------------|-----------------------------------|
| 完全无声 | 功放模块供电（±20V） | 万用表直流电压档测量IC301引脚5/3 |
| 单声道无声 | 输入信号（C201两端） | 示波器检测是否有0.5Vpp音频信号 |
| 失真 | 功放模块输出端（引脚1） | 测量直流电压是否接近0V（偏差＞0.5V需换IC301） |
| 交越失真 | 自举电容（C305） | 检查是否漏电或容量减小（正常值100μF） |
特殊处理：若出现“开机冲击声”，需检查输出保护继电器（K301）驱动电路（Q301/Q302），继电器吸合延迟时间应＜100ms。
保护电路维修技巧
保护电路由过流、过热及直流保护组成，误动作会导致功放无输出。
关键检测点：
- 过流保护：检测R309（0.22Ω/5W）是否开路，该电阻串联在输出回路，阻值增大将触发保护。
- 过热保护：功放模块（IC301）背面热敏电阻（RT301）在温度达75℃时断开，需确保散热器与模块接触良好（导热硅脂厚度＜0.1mm）。
- 直流保护：检测比较器IC302（LM393）输出端（引脚1），正常为低电平（0V）,若为高电平则触发继电器断开。
机械与辅助电路检修
- 音量/音调电位器：接触不良会产生“沙沙”声，可用酒精清洗或更换同轴电位器（阻值50kΩ对数型）。
- 散热系统：检查风扇（若有）转速，若停转需测量供电电压（12V）及电机绕组阻值（正常约10Ω）。
- 输入/输出接口：RCA插座虚焊会导致信号中断,需补焊并检查信号线屏蔽层是否接地。
维修案例参考
案例1：功放间歇性无声
- 检测过程：电源电压正常，功放模块供电稳定，发现继电器K301频繁吸合/释放。
- 故障原因：输出耦合电容C303（2200μF/50V）漏电流增大，导致直流检测电路误动作。
- 解决方案：更换C303，继电器恢复正常吸合。
案例2：音量失控且失真
- 检测过程：测量音量电位器（VR201）中心端电压随调节无变化，拆解发现碳膜磨损。
- 解决方案：更换同规格电位器,并在活动轴滴注少量润滑油。
相关问答FAQs
Q1：nad3020开机后指示灯不亮，但保险丝完好，如何排查？
A：首先检查电源变压器初级是否通电（可用万用表交流档测量插座电压），若通电则检查变压器初级绕组阻值（正常220Ω左右），若阻值无穷大，说明变压器初级开路；若阻值正常，则检查电源开关（S101）及滤波电容（C101）是否短路。
Q2：功放出现低频自激啸叫，与哪些元件相关？
A：低频啸叫通常由电源滤波不良或功放模块自激引起，需重点检查：①滤波电容C101容量是否衰减（可用电容表测量）；②功放模块消振电容（C302/C304，通常为22pF）是否虚焊或开路；③负反馈回路电阻（R305/R306）阻值是否变化（正常均为1Ω），若以上正常，可在功放模块电源引脚并联100μF电解电容及0.1μF瓷片电容滤波。
