维修开关电源负载时，选择合适的工具和方法是确保维修效率和安全性的关键，开关电源的负载问题通常表现为输出电压异常、输出电流不稳定、电源保护性关机或无法启动等，需要通过系统性的检测和测试来定位故障点，以下是维修开关电源负载时常用的工具、方法和注意事项。
维修前需要准备基本的检测工具，包括万用表、示波器、电子负载仪、隔离变压器和焊接工具等，万用表用于测量输入输出电压、电阻和通断情况，是初步判断故障的基础；示波器可以观察开关管驱动波形、输出电压纹波和噪声，有助于分析电路工作状态；电子负载仪则能模拟不同负载条件，测试电源的带载能力和动态响应；隔离变压器用于防止电源输入端带电，确保维修安全；焊接工具则用于更换损坏的元器件。

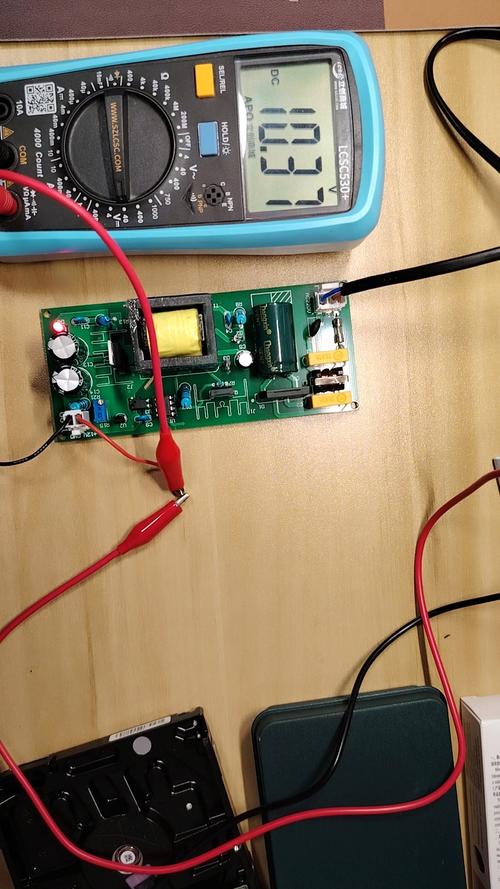

在维修过程中，首先应进行外观检查，观察是否有元器件烧黑、炸裂、虚焊或电容鼓包等现象，这些直观问题往往能快速定位故障点，如整流桥损坏、滤波电容失效或开关管击穿等，若外观无明显异常，可通电测量输入输出电压，若输入电压正常但无输出，需检查开关管是否振荡，可用示波器观察其基极或栅极驱动信号，若无驱动信号，则应检查PWM控制器及其外围电路，如反馈电路、振荡电阻电容等。

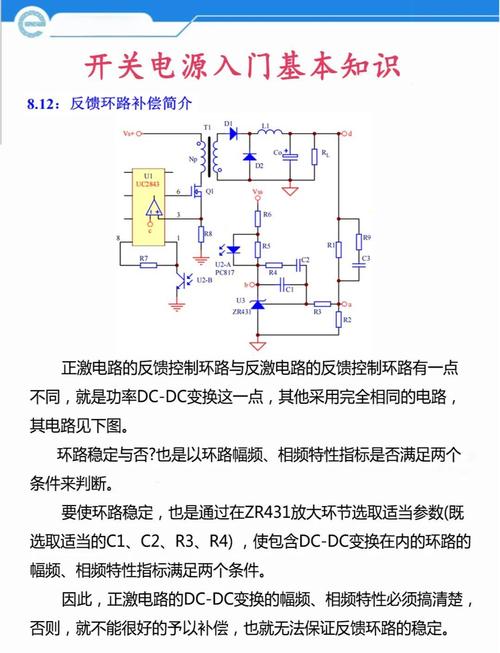

对于输出电压异常的情况，需重点检测反馈回路，反馈电路通常采用光耦和稳压管（如TL431）构成，若光耦失效或TL431性能不良，会导致输出电压偏高或偏低，输出端的滤波电容和整流二极管也是常见故障点，电容容量减小或二极管正向压降增大均会引起输出纹波过大或电压不稳，可用万用表测量电容容量，或用示波器观察输出波形,判断元器件是否需要更换。
当怀疑负载能力不足时，需使用电子负载仪进行测试，电子负载仪可设置恒流、恒压、恒阻等模式，模拟不同负载电流，观察电源输出电压是否稳定，若电源在轻载时正常，但负载电流超过一定值后电压骤降，可能是开关管内阻增大、变压器匝间短路或输出整流管压降过大，可分别测量开关管的极间电阻、变压器初级和次级绕组的直流电阻，以及整流管的正向压降,以确定故障元器件。
在维修开关电源负载时，还需注意以下几点：一是避免带电操作，尤其是高压部分，必须先放电再检测；二是更换元器件时，应选用同型号或参数相近的元件，如开关管的耐压值、电流容量和放大倍数，滤波电容的耐压和容量等；三是维修后需进行老化测试，让电源在额定负载下运行一段时间,观察是否再次出现故障。
以下是相关问答FAQs：
Q1：维修开关电源时，为什么必须使用隔离变压器？
A1：隔离变压器能将输入交流电源与维修电路隔离，切断地线回路，防止因电源零线带电或电路故障导致触电风险，它还能避免示波器等测量设备形成接地短路,保护仪器和被测电路。
Q2：如何判断开关电源的故障是负载问题还是电源本身问题？
A2：可断开电源输出端的负载，接上假负载（如大功率电阻或电子负载），若电源输出恢复正常，说明故障在负载侧；若断开负载后电源仍无输出或电压异常，则故障存在于电源本身，需检查电源内部的整流、滤波、开关变换及反馈电路等。
