12伏开关电源维修视频是电子维修爱好者和技术人员学习电源故障诊断与排除的重要资源，这类视频通常以实际操作演示为核心，结合理论讲解，帮助观众快速掌握维修技巧，开关电源作为电子设备的核心供电单元，其故障率较高，而12伏开关电源广泛应用于工业控制、汽车电子、智能家居等领域，因此掌握其维修方法具有实用价值，以下将从维修前的准备、常见故障类型、维修步骤及注意事项等方面展开详细说明，并辅以表格归纳关键知识点,最后以FAQs解答常见疑问。
维修前，准备工作是确保安全和效率的基础，需要准备工具，包括万用表（用于测量电压、电阻、通断）、示波器（观察波形，判断驱动电路是否正常）、电烙铁、吸锡器、焊锡丝、螺丝刀、热风枪（拆卸集成电路用）以及绝缘胶带、导线等耗材，必须断开电源，并在滤波电容两端并联大功率电阻（如10Ω/50W）进行放电，避免电容残留电荷对人身和元器件造成损害，建议准备同型号或参数相近的备用元器件，如开关管（如MOSFET、IGBT）、PWM控制器（如UC3842、TL494）、整流二极管、滤波电容等，以便快速替换故障件，维修视频通常会强调安全规范，如佩戴防静电手环、避免潮湿环境操作,这些细节能有效降低维修风险。
12伏开关电源的常见故障及对应维修方法是视频的核心内容，根据故障现象，可将其分为无输出电压、输出电压偏低、输出电压偏高、输出纹波过大、电源异响等类型，无输出电压是最常见的故障，通常由保险丝熔断、整流桥损坏、开关管击穿或PWM控制器无驱动信号引起，维修时，先通过目检观察保险丝是否发黑或熔断，若保险丝熔断，需进一步检查整流桥、开关管是否短路，以及PWM控制器是否有异常，若保险丝完好，则需测量PWM控制器供电端（如UC3842的7脚）是否有启动电压，若无，检查启动电阻（如100kΩ电阻）是否开路；若有电压但无输出脉冲，则可能是控制器损坏，输出电压偏低的原因可能包括整流二极管正向压降过大、滤波电容容量下降、反馈电路（如光耦、TL431）异常或负载过重，此时需用万用表测量各关键点电压：整流后直流电压是否正常（约220V交流整流后为310V左右）、开关管漏极电压是否波动、反馈端电压是否稳定，输出电压偏高则多为反馈回路失效，如光耦不导通、TL431击穿或取样电阻变值，输出纹波过大通常与滤波电容失效、开关管振荡频率异常或布局干扰有关，需用示波器观察输出端波形，判断是电容ESR增大还是驱动电路问题，电源异响多由变压器磁芯松动、开关管工作在硬开关状态或散热风扇故障引起,需紧固磁芯或检查驱动电路软启动功能。

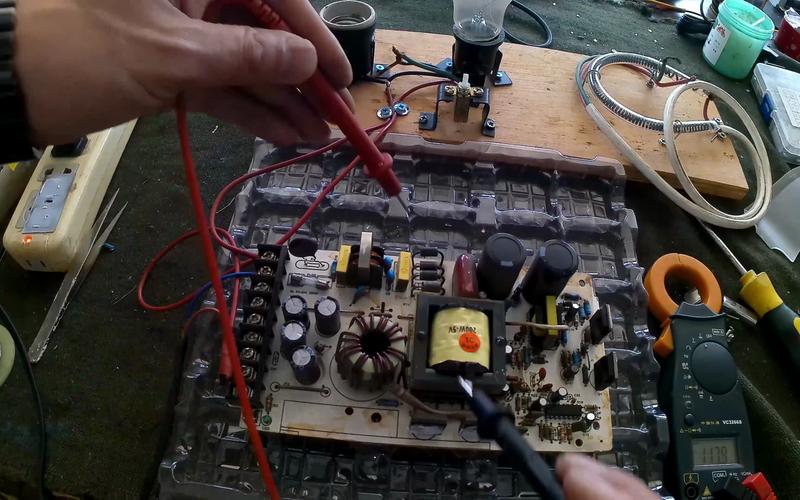

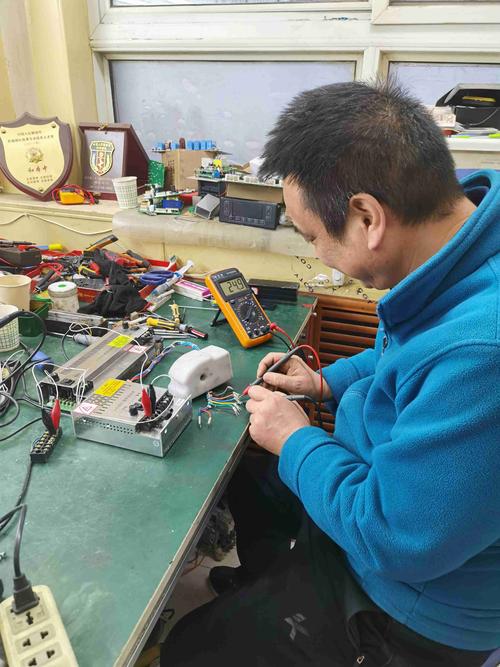

维修步骤在视频中通常以逻辑顺序展开，分为“断电检测-通电测试-故障定位-元器件更换-性能验证”五个阶段，断电检测包括用万用表二极管档测量开关管D-S极、整流桥交流端是否短路，用电阻档测量滤波电容是否漏电，检查变压器初级、次级绕组是否开路，通电测试需在交流输入端串联限流灯泡（如100W/220V），避免因短路导致故障扩大，若灯泡不亮或微红，说明电源基本正常；若灯泡明亮，则仍存在短路故障，需继续排查，故障定位时，可结合“电压法”和“波形法”：电压法测量PWM控制器各脚电压，与正常值对比（如UC3842典型工作电压：7脚34V，8脚5V基准，6脚输出脉冲）；波形法则用示波器观察开关管G极驱动波形、变压器次级整流波形，判断是否振荡或失真，元器件更换时，需注意参数匹配，如开关管的耐压（VDS）、电流（ID）、开关频率（f），电容的耐压、容量及ESR值，焊接后需清理焊渣，避免短路，性能验证包括测量空载和满载输出电压稳定性、纹波（应小于120mV）、效率（gt;80%）等,确保维修后电源符合设计要求。
以下是12伏开关电源维修关键点归纳表格：
| 检测部位 | 常见故障现象 | 可能原因 | 维修方法 |
|---|---|---|---|
| 保险丝 | 熔断或发黑 | 整流桥短路、开关管击穿 | 更换保险丝并排查后级短路 |
| 整流桥 | 输出直流电压低 | 二极管开路或正向压降增大 | 用万用表二极管档检测并更换 |
| 开关管（MOSFET） | D-S极短路 | 过压、过流或驱动异常 | 检查驱动电路并更换同型号管 |
| PWM控制器 | 无输出脉冲 | 供电异常、损坏或外围元件故障 | 测量各脚电压，更换控制器 |
| 滤波电容 | 容量下降、鼓包 | 长期工作高温或电压冲击 | 用电容表检测容量，更换同规格 |

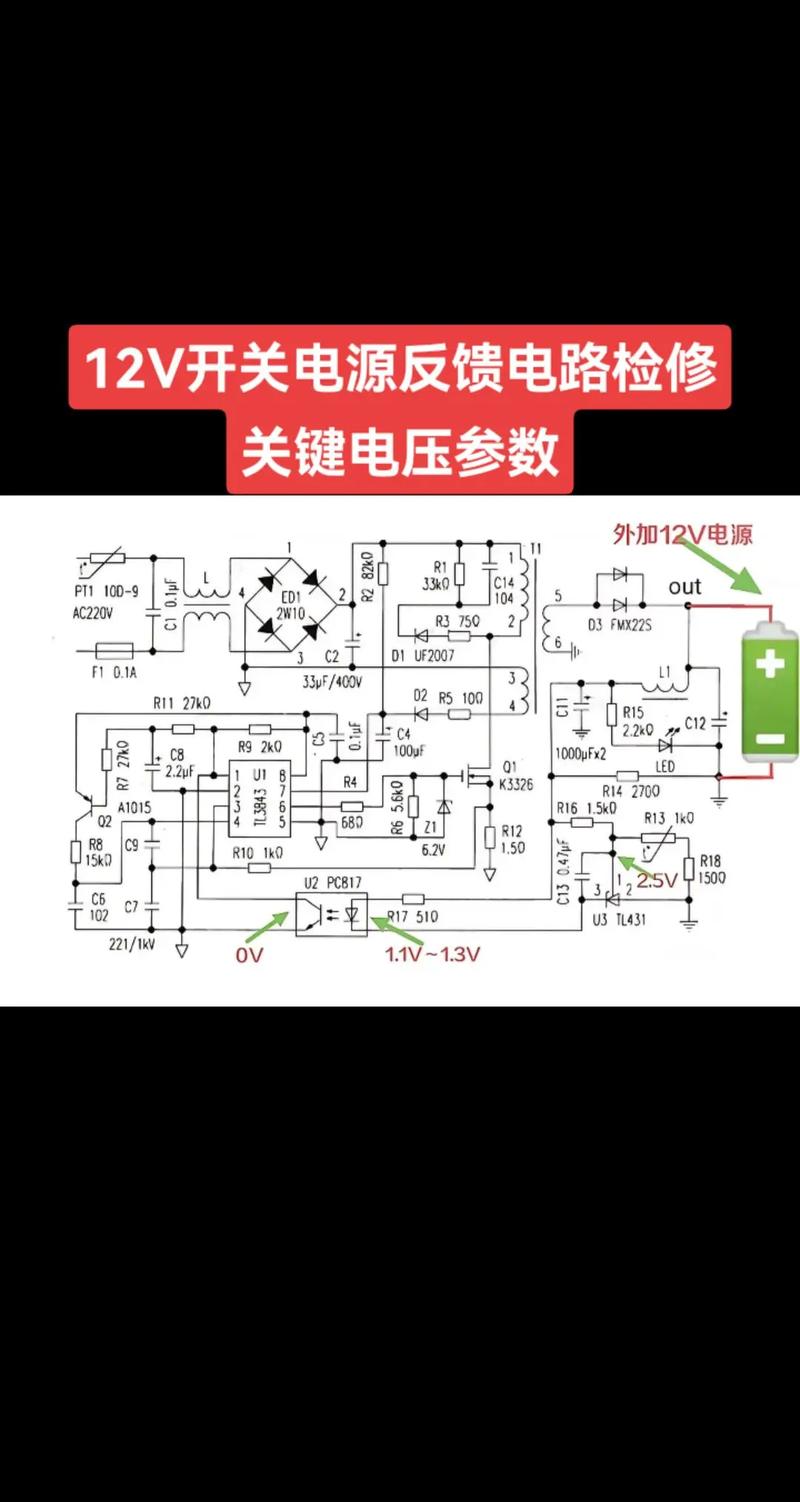

| 反馈电路（光耦） | 输出电压不稳 | 光耦不导通、TL431失效 | 检查光耦发光二极管和三极管 |
| 变压器 | 异响、输出电压低 | 磁芯松动、绕组局部短路 | 紧固磁芯或重新绕制绕组 |
在维修过程中，注意事项不容忽视，一是避免盲目更换元器件，尤其是开关管和PWM控制器，需确认驱动电路正常后再更换，否则可能再次损坏，二是注意散热，大功率维修后需检查散热片安装是否牢固，必要时添加导热硅脂，三是记录维修数据，如各关键点电压、波形参数，便于后续故障对比，四是对于多层PCB板，焊接时避免长时间高温，防止焊盘脱落，维修视频通常会演示这些细节，如用热风枪拆卸IC时控制温度（300-350℃），焊接MOS管时先焊S极再焊D/G极,防止静电击穿。
相关问答FAQs：
-
问：维修12伏开关电源时，如何判断是负载短路还是电源本身故障？
答：可断开负载，在电源输出端接假负载（如30Ω/50W电阻），若输出电压恢复正常，说明负载短路；若仍无输出，则故障在电源内部，此时需重点检查电源的初级（整流、开关电路）和次级（整流、滤波电路）关键元器件，如开关管、整流桥、滤波电容等。 -
问：更换PWM控制器后，电源仍无输出，可能的原因有哪些？
答：可能原因包括：①控制器供电电路异常，如启动电阻开路、滤波电容失效导致7脚无启动电压；②外围元件损坏，如定时电阻/电容参数错误导致振荡频率异常；③驱动电路故障，如推挽管开路，无法提供足够驱动电流；④控制器本身为假冒伪劣产品，性能不达标，需逐一测量控制器各脚电压及外围元件参数,确保电路正常工作。
