逆变器作为光伏系统中的核心设备,其稳定运行直接影响整个系统的发电效率，在实际使用中，逆变器内部的硅管（通常指IGBT模块或整流二极管）因过流、过压、过热等原因发生爆管故障并不少见，硅管爆管后若不及时处理，可能导致更严重的损坏，甚至引发火灾风险，以下是针对逆变器硅管爆管故障的详细维修步骤和注意事项，帮助技术人员快速定位问题并安全修复。
维修前的安全准备
硅管爆管维修属于高压带电操作,必须严格遵守安全规范，避免触电或二次损坏。
- 断电与放电：首先切断逆变器与光伏阵列、电网的连接，确保输入端无电压残留，使用万用表或专用放电工具对直流母线电容进行放电，确认电压降至0V后再操作。
- 防护装备：佩戴绝缘手套、护目镜和防静电手环，避免身体接触高压部件。
- 工具准备：准备万用表、示波器、电烙铁、吸锡器、扭力扳手、酒精棉、散热硅脂等工具，并确保工具绝缘性能良好。
故障初步排查
断电后,通过外观和初步检测判断故障范围，避免盲目拆解。
- 外观检查：打开逆变器外壳，观察硅管（IGBT模块）是否有明显炸裂、烧黑、鼓包或引脚熔化痕迹，同时检查PCB板上的相关元件（如驱动电阻、电容、续流二极管）是否受损。
- 万用表检测：
- 硅管通断测试：将万用表调至二极管档，检测IGBT模块的C-E极、G-E极是否短路或开路，正常情况下，C-E极正向压降约0.5-0.7V，反向无穷大；G-E极应为高阻态，若短路或阻值异常，则硅管已损坏。
- 驱动电路检测：测量驱动电阻（通常为几欧至几十欧）是否烧断，驱动电容是否鼓包或失效。
硅管更换步骤
确认硅管损坏后,需按规范更换新模块，避免因操作不当导致新元件再次损坏。
-
拆卸旧硅管：

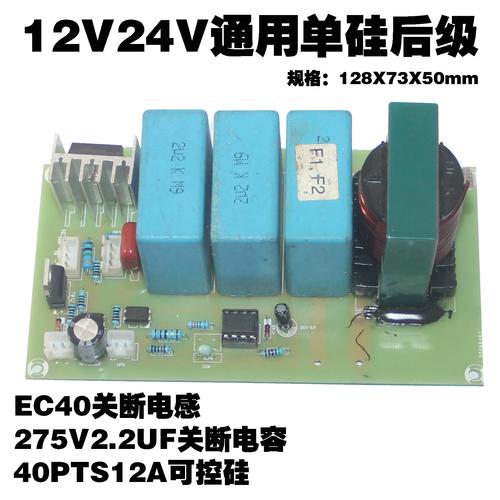

（图片来源网络，侵删）- 记录硅管的型号、规格及安装方向（尤其是IGBT模块的引脚布局），确保新件兼容。
- 使用扭力扳手拧下固定螺丝（注意力度，避免滑丝），吸锡器吸除焊点焊锡，小心取下模块。
- 清理散热器表面残留的导热硅脂,用酒精棉擦拭干净，确保无杂质。
-
安装新硅管：
- 在散热器表面均匀涂抹一层薄导热硅脂（厚度约0.1mm），避免过多或过少影响散热。
- 将新硅管对准PCB焊孔,确保引脚与焊盘完全贴合。
- 按原厂规定的扭矩（通常为8-12N·m，参考模块规格书）拧紧固定螺丝，顺序建议对角交叉拧紧，避免应力集中。
- 若为焊接式模块,使用电烙铁快速焊接，避免长时间高温损坏元件。
-
驱动电路检测与修复：
- 硅管爆管可能因驱动电路故障导致,需重点检测：
- 驱动电压：使用示波器测量驱动波形，正常情况下IGBT导通时VGE约15V，关断时-5至-8V，若电压异常，检查驱动IC、光耦是否损坏。
- 保护电路：检测过流、过压保护电路的采样电阻、比较器是否失效，必要时更换。
- 硅管爆管可能因驱动电路故障导致,需重点检测：
故障原因分析与预防
更换硅管后,必须找出根本原因，否则新模块可能再次损坏。
-
过流原因：
- 短路：检查输出端是否因负载短路或线路绝缘不良导致电流激增。
- 电容失效：直流母线电容容量下降或ESR增大，可能引发电流冲击。
- 驱动信号异常：驱动波形振荡或不足，导致IGBT开关损耗过大。
-
过压原因：
- 雷击或电网浪涌：检查防雷模块是否失效，光伏阵列是否有接地不良。
- 母线电压过高：确认光伏阵列电压是否超过逆变器最大输入电压。
-
过热原因：
- 散热不良：检查散热器风扇是否正常运转，散热片是否积灰，导热硅脂是否老化。
- 长期过载：核对逆变器实际输出功率是否超过额定值。
常见故障原因排查表
| 故障类型 | 可能原因 | 检测方法 | 解决措施 |
|----------------|-------------------------|---------------------------|-------------------------|
| 硅管短路 | 输出短路、负载异常 | 万用表测C-E极电阻 | 排除短路故障，更换硅管 |
| 驱动电压异常 | 驱动IC损坏、光耦失效 | 示波器测驱动波形 | 更换驱动电路元件 |
| 散热不良 | 风扇停转、散热片积灰 | 目视检查、温度传感器检测 | 清理散热器，更换风扇 |
| 母线电压过高 | 光伏阵列电压超限 | 万用表测直流输入电压 | 调整阵列配置或加装稳压 |
测试与验收
修复完成后,需进行逐步加压测试，确保系统恢复正常。
- 空载测试：不接负载，仅输入低压直流（如100V），测量输出电压是否稳定，驱动波形是否正常。
- 带载测试：逐步增加负载至额定功率，观察硅管温度、电流是否在正常范围，持续运行30分钟以上。
- 绝缘测试：使用兆欧表测输入端、输出端对地绝缘电阻，应大于2MΩ。
相关问答FAQs
Q1：更换硅管后，新模块仍发热严重，是什么原因？
A1：可能原因包括：①散热器未安装到位或导热硅脂涂抹不均；②驱动信号不足导致IGBT开关损耗过大；③直流母线电容失效引发电流波动，需重新检查散热安装，用示波器检测驱动波形，并测试电容容量。
Q2：逆变器硅管频繁爆管，如何彻底解决？
A2：频繁爆管通常存在系统性问题，建议：①检查光伏阵列是否有局部阴影或组件损坏导致电流不匹配；②测量电网电压是否稳定，避免电压波动；③升级散热系统（如加装大功率风扇）；④联系厂家检查控制板算法是否存在缺陷，必要时更换主控板。
