mtk智能手机维修教程是针对联发科（MediaTek）芯片组智能手机的专业技术指导，涵盖从基础理论到实操技巧的全方位内容，适合维修人员、电子爱好者及初学者系统学习，联发科芯片组因其高性价比和广泛普及性，在中低端智能手机市场占据重要份额，掌握其维修技术对提升维修效率和准确性至关重要，以下从维修基础、故障排查、实操技巧、工具使用及注意事项等方面展开详细说明。

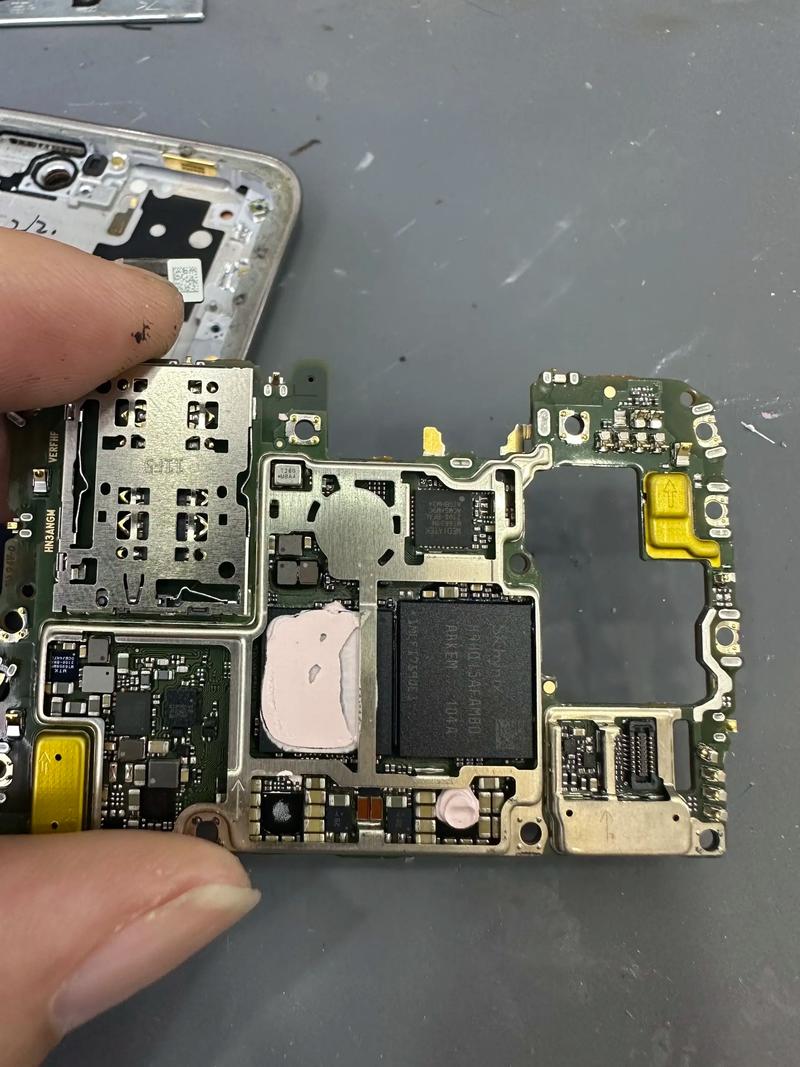

维修基础知识
在开始维修前，需熟悉联发科芯片组的核心架构及常见故障类型，联发科芯片组通常包括基带处理器（如MT6xxx系列）、射频模块、电源管理芯片（PMIC）及存储控制器等，各模块通过总线连接协同工作，常见故障现象包括无法开机、屏幕无显示、信号弱、充电异常等，故障根源可能涉及硬件损坏、软件故障或电路短路，维修前需准备必要的工具，如万用表、示波器、电烙铁、热风枪及专用维修软件（如SP Flash Tool），并确保工作环境防静电,避免操作不当导致二次损坏。
故障排查流程
初步检测
- 外观检查：观察手机是否有明显物理损伤，如屏幕碎裂、主板烧焦、元件虚焊等。
- 电源测试：使用万用表测量电池电压（正常为3.7V-4.2V）,检查充电接口是否有氧化或短路。
- 开机反应：短按电源键，观察是否有开机动画、指示灯闪烁或电流表指针摆动（判断是否触发开机电路）。
电路分段检测
联发科手机的故障排查需按电路模块逐步定位,重点检测以下电路：
- 电源电路：负责整机供电，包括PMIC（如MT6323）及其外围元件，需测量各路输出电压（如VCC_CPU、VCC_RF）是否正常，若无输出,检查供电开关管及控制信号。
- 开机电路：通常由电源键、PMIC及基带芯片组成，用示波器测量开机键信号波形,若异常则检查按键线路或基带芯片虚焊。
- 射频电路：负责信号收发，包括天线开关、功率放大器（PA）及滤波器，通过频谱分析仪测量频点信号强度，若信号弱，检查射频供电、时钟及基带芯片焊接。
- 显示电路：涉及屏幕排线、驱动芯片（如GPU）及接口，可通过替换法排除屏幕故障,用示波器检测排线信号是否完整。
软件故障排查
若硬件检测正常但仍无法开机,需考虑软件问题：
- 刷机修复：使用SP Flash Tool加载官方固件，通过“Download Only”模式重刷系统,解决软件崩溃或分区损坏。
- 工厂模式：输入特定代码（如
*#*#364463#*#*）进入工程菜单，检测硬件参数（如触控、屏幕校准）是否异常。
实操技巧与注意事项
焊接技巧
联发科芯片多采用BGA封装,维修时需掌握精细焊接技能：
- 拆卸BGA芯片：使用热风枪（温度300-350℃，风速3-4级）均匀加热，待焊锡熔化后用吸锡器吸取,避免局部过热导致主板变形。
- 焊接新芯片：先在主板焊盘涂覆助焊膏，将芯片定位后加热,冷却后用放大镜检查是否有虚焊或短路。
- 元件代换：代换电阻、电容等贴片元件时，使用尖头烙铁（温度320℃左右）,快速操作避免烫坏周边元件。
关键芯片维修
- 基带芯片（MT6xxx）：故障多表现为无信号或无法识别SIM卡，需检查周边供电晶体（如26MHz）及焊接质量。
- 电源芯片（PMIC）：常见故障为充电无反应或自动关机，需检测其使能信号（如EN脚）及外围电容是否鼓包。
- 存储芯片（eMMC）：若出现反复重启或报错，可尝试重刷固件或更换芯片,注意焊接时对位准确。
安全防护
- 防静电：佩戴防静电手环，操作前触摸接地金属体,避免静电击穿敏感元件。
- 供电保护：维修时断开电池连接，使用可调稳压电源供电，电流调至1A左右,防止短路烧毁电路。
- 数据备份：维修前尝试备份数据,避免刷机或更换主板导致数据丢失。
常见故障案例与解决方案
以下为联发科手机典型故障的排查思路：
| 故障现象 | 可能原因 | 解决方案 |
|---|---|---|
| 无法开机，无电流 | 电池亏电、电源IC损坏 | 测量电池电压，更换电源IC或检查充电电路 |
| 开机后屏幕黑屏 | 屏幕排线断裂、驱动芯片故障 | 替换屏幕，用示波器检测排线时钟和数据信号 |
| 信号弱，无服务 | 射频供电异常、基带虚焊 | 检查射频供电电压，重焊基带芯片及天线接口 |
| 充电慢，无法识别 | 充电接口氧化、充电IC故障 | 清理接口氧化物，更换充电IC或USB接口 |
相关问答FAQs
Q1：联发科手机刷机失败提示“BROM ERROR”怎么办？
A：“BROM ERROR”通常是由于驱动未安装或固件不匹配导致，首先安装MTK驱动程序，然后下载对应机型的官方固件，确保SP Flash Tool版本与芯片型号兼容（如MT6757使用V5.1824版本），若仍失败，尝试更换USB接口或电脑系统,排除硬件冲突问题。
Q2：如何判断联发科手机基带芯片是否损坏？
A：基带芯片损坏的典型特征包括：无法识别SIM卡、无信号、IMEI码丢失等，可通过工程模式（*#06#）查看IMEI，若显示“未知”或空白，结合示波器检测基带供电（如VCC_RF，正常1.2V-1.8V）及复位信号波形，若供电正常但无信号输出,则需重焊或更换基带芯片。
