创维32英寸电视背光板是电视显示系统的核心部件之一，其故障率相对较高，尤其在长期使用或环境因素影响下，容易出现一系列典型问题，维修时需结合故障现象、电路原理及常见损坏元件进行系统性排查，以提高维修效率，以下从常见通病、故障原因、维修步骤及注意事项等方面展开分析。

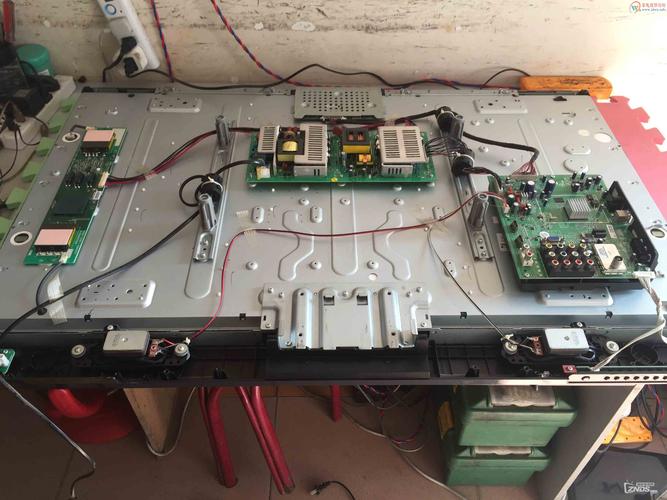

（图片来源网络，侵删）
常见通病及故障表现
创维32背光板的通病主要集中在背光不亮、闪烁、暗屏等显示异常,具体表现及可能原因如下表所示：
| 故障现象 | 可能原因 |
|---|---|
| 背光完全不亮 | 高压供电异常（如保险丝熔断、PWM驱动芯片损坏）；2. LED灯珠批量损坏；3. 电压转换电路故障（如升压IC失效） |
| 背光闪烁 | 驱动电路供电不稳定（如滤波电容容量下降）；2. LED灯珠局部短路；3. PWM信号干扰 |
| 局部区域黑屏 | 对应串接的LED灯珠开路；2. 串联电阻虚焊或损坏；3. 排线接触不良 |
| 暗屏（亮度低） | 高压输出电压偏低；2. LED灯珠老化；3. 驱动芯片输出能力不足 |
核心故障原因分析
- 供电电路问题：背光板通常由12V或24V供电，输入端的保险丝、整流桥及滤波电容易因电压波动或短路损坏，滤波电容鼓包或失效会导致供电纹波增大,引发背光闪烁。
- 驱动电路故障：PWM驱动芯片（如OB3352、OZ9938等）是背光控制的核心，其外围电路的振荡电阻、电容参数偏移可能导致输出异常,驱动芯片本身因过热或静电击穿损坏也较为常见。
- LED灯珠损坏：LED灯珠开路或短路是局部背光失效的主因，由于灯珠通常串联或分组串联，单个灯珠损坏可能导致整组不亮,需通过万用表或二极管档逐个检测。
- 高压升压电路异常：升压变压器（如EI-28型号）、mos管及升压电容是高压输出部分的关键元件，mos管击穿或升压电容失效会导致无高压输出,进而引发背光不亮。
维修步骤与实操要点
- 安全检测：断电后先测量输入端电阻，排除短路故障，避免通电后扩大损坏，重点检查保险丝是否熔断，若熔断需排查后级短路元件（如mos管、驱动芯片）。
- 供电电压检测：通电后测量12V/24V输入是否正常，再检测驱动芯片的VCC供电及PWM信号输入（通常为0-5V方波），若无PWM信号,需检查主板输出及连接线。
- 驱动电路排查：用示波器观察PWM芯片的输出波形，正常情况下应有高频驱动信号，若波形异常，检查外围电阻、电容是否变质,或更换驱动芯片。
- LED灯珠检测：将背光板从电视拆下，单独供电（12V），用万用表二极管档逐个测量LED灯珠正向压降（正常约2.8-3.3V），开路或压降异常的灯需更换，建议使用同规格灯珠（如20mA/3.2V）,并注意焊接时避免静电损坏。
- 高压电路维修：升压mos管损坏时，需同时检查升压二极管、电容是否连带损坏，更换mos管后，需测量输出高压（通常为60-80V）,避免过高电压烧毁LED灯珠。
维修注意事项
- 静电防护：驱动芯片及mos管对静电敏感，维修时需佩戴防静电手环,避免直接触碰引脚。
- 参数匹配：更换电容、电阻等元件时，需选用原规格或更高参数的型号，如滤波电容耐压值需高于原设计值10%以上。
- 散热处理：驱动芯片及mos管工作时温度较高，维修后可在关键元件上加装散热硅脂,确保散热良好。
相关问答FAQs
Q1：背光板闪烁但灯珠未损坏，如何排查？
A：首先测量驱动芯片的供电电压是否稳定，若纹波过大需更换滤波电容；其次检查PWM信号是否有干扰，可尝试在信号线并联一个104电容滤波；最后排查mos管及升压变压器是否工作正常,避免高频振荡异常导致闪烁。
Q2：更换LED灯珠后背光亮度不均，是什么原因？
A：可能是新换灯珠的电流参数与原灯珠不一致，或焊接时导致相邻灯珠短路，建议使用恒流源测试灯珠电流，确保每组灯珠电流一致（通常为15-20mA），若亮度仍不均，需检查驱动芯片的输出电流是否均衡,必要时更换驱动板。
