变频器维修检测常用方法涉及多个环节,需结合设备故障现象、电路原理及维修经验逐步排查，以下是常用检测方法的详细说明：
直观检查法

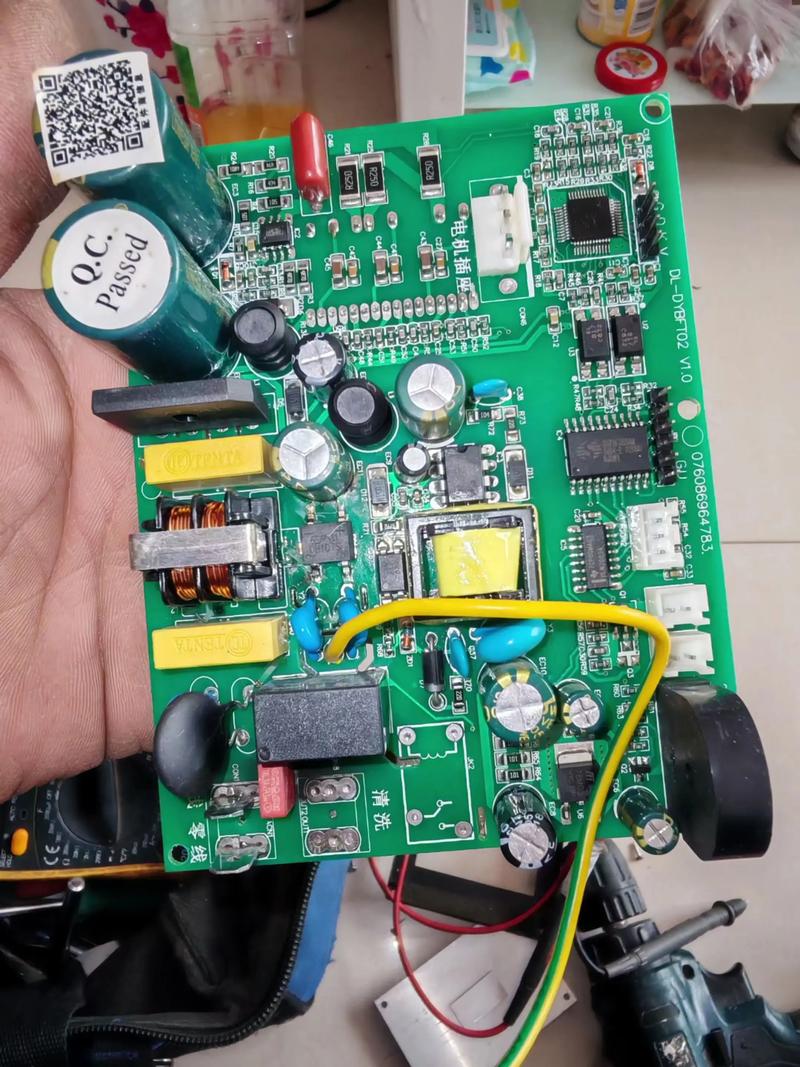

维修前首先进行断电直观检查,观察变频器外观是否有明显损坏，如外壳变形、烧焦痕迹、元器件爆裂或电解液泄漏等，检查内部电路板时，需重点观察功率模块（IGBT）、整流桥、电容、电阻等元件是否有变色、鼓包、烧蚀或虚焊现象，检查接线端子是否松动、铜箔是否断裂，以及散热风扇是否卡死，对于进水或受潮的设备，需先用无水酒精清洁电路板，并彻底干燥后再通电测试，避免短路风险。
万用表检测法
万用表是变频器维修的基础工具,主要用于静态参数测量：

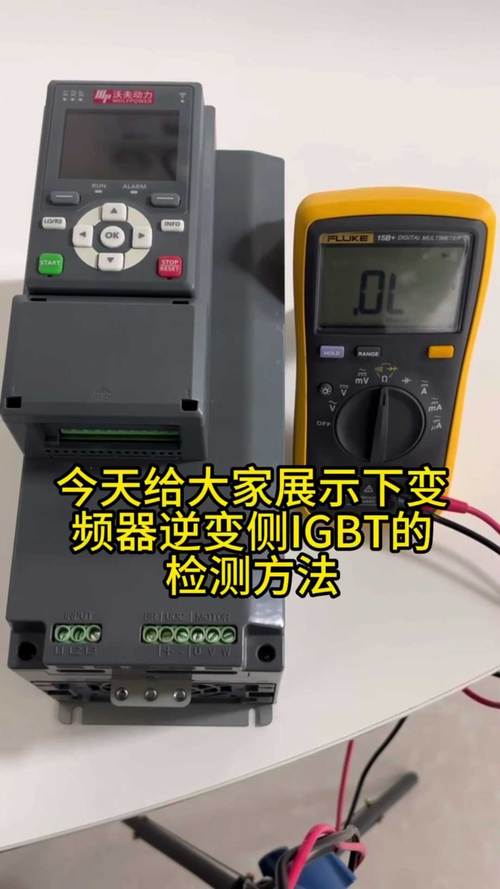

- 电阻测量：断电状态下，使用万用表电阻档检测输入/输出端子对地电阻，判断是否存在短路，正常情况下，直流母线（P+、N）对地电阻应大于10kΩ，若接近0Ω，可能表明功率模块击穿，测量功率模块的各极间电阻（如G-E、C-E），正向电阻应有一定阻值，反向电阻应为无穷大，否则模块已损坏。
- 电压测量：通电后（需确保驱动电路正常），使用直流电压档测量直流母线电压，输入电压为380V时，P+与N间直流电压应在510-540V之间，若偏低或无电压，需检查整流桥及充电电阻，测量输出电压时，需在变频器带载状态下，观察三相输出电压是否平衡，幅值是否随频率变化而线性调节。
- 二极管档检测：利用万用表二极管档检测整流桥、功率模块内部的续流二极管是否正常，正向压降应在0.4-0.7V，反向应截止。
示波器检测法
示波器用于动态信号分析,可精准判断驱动电路、控制电路的故障：
- 驱动信号检测：在功率模块的栅极（G）与发射极（E）间测量PWM驱动波形，正常情况下应为高频脉冲波（如5-15kHz），幅值约10-15V，若波形缺失、畸变或幅值不足，需检查驱动光耦、IC（如PC923、TLP250）及供电电源。
- 控制信号检测：测量CPU输出的频率设定信号、电流反馈信号等模拟量信号，波形应稳定无干扰；检测通信信号（如RS485）的波形是否符合通信协议要求。
- 电流检测信号：通过霍尔传感器或采样电阻输出的电流信号波形，应能反映电机负载变化，若波形异常波动，可能涉及电流检测电路或霍尔元件故障。
故障代码分析法
现代变频器多具备自诊断功能,通过面板显示故障代码可快速定位故障类型。
- 过电流（OC）：可能由负载突变、电机短路、功率模块损坏或加速时间过短引起，需结合电流检测波形进一步排查。
- 过电压（OU）：通常由减速时间过短、制动单元故障或输入电压过高导致，重点检查制动电阻及制动电路。
- 过热（OH）：散热风扇停转、通风不良或负载过大导致，需检查风机转速及散热器温度。 维修时需查阅设备手册，明确故障代码对应的具体原因及处理措施。
电源与负载排查法
- 电源检测：确认输入电压是否在额定范围内（如380V±10%），三相电压是否平衡，缺相或电压异常易导致整流桥损坏，检查控制电源（如24V、5V）是否稳定，若波动过大，需检查开关电源电路（如UC3842、TL494等芯片及外围元件）。
- 负载检测：断开电机负载，空载运行变频器，观察是否仍报故障，若故障消失，说明问题在电机侧（如电机绕组短路、轴承卡死）；若故障依旧，需排查变频器内部参数设置（如转矩提升、载波频率）是否合理。
元器件替换法
对于可疑的元器件（如电解电容、光耦、IC芯片等），可采用替换法验证，若变频器频繁报欠压故障，可能是电解电容容量衰减，需用同规格新电容替换；若驱动信号异常，可更换驱动IC后测试，替换时需注意元件参数（如耐压值、容量）的一致性，避免二次损坏。
软件诊断与参数核查
通过变频器操作面板进入参数设置界面,检查参数是否被误修改，重点核对：电机额定参数（功率、电压、电流）、加减速时间、转矩限制、载波频率等，部分变频器支持历史故障记录查询，可通过分析故障发生时的运行数据（如电流、频率、温度）定位问题。
综合检测流程表
| 检测阶段 | 常用工具 | 故障判断依据 | |
|---|---|---|---|
| 断电检查 | 外观、元器件损坏、虚焊 | 目视、放大镜 | 元件爆裂、变色、铜箔断裂 |
| 静态电阻检测 | 对地电阻、模块极间电阻 | 万用表 | 阻值异常低→短路 |
| 通电电压检测 | 直流母线电压、控制电源 | 万用表 | 电压无/偏差大→整流桥或开关电源故障 |
| 动态波形检测 | 驱动信号、电流反馈信号 | 示波器 | 波形畸变/缺失→驱动电路或传感器故障 |
| 故障代码分析 | 面板显示故障代码 | 设备手册 | 代码对应原因→针对性排查 |
| 空载测试 | 断开电机，运行变频器 | 目视、电流表 | 故障消失→负载问题；依旧→内部故障 |
相关问答FAQs
Q1：变频器上电后显示“过电流（OC）”故障，如何快速排查？
A：首先断开电机负载，空载运行变频器，若故障消失，检查电机绕组是否短路（用万用表测三相电阻平衡性）、电缆是否过长或存在接地；若故障依旧，需测量直流母线电流，若电流异常高，可能是功率模块IGBT击穿，需用万用表二极管档检测模块G-E、C-E极间是否短路，同时检查驱动电路是否输出异常PWM信号。
Q2：变频器运行中频繁报“过热（OH）”故障，如何处理？
A：首先检查散热器表面是否积灰或堵塞，清理通风口并确保风机正常运行（用手或万用表风机档测试转速），若风机正常，测量散热器温度（正常低于80℃），若温度过高，需检查负载是否过大（核对电机功率与变频器容量是否匹配）或环境温度过高，检查温度传感器（如NTC热敏电阻）是否损坏，可用万用表测量其阻值是否符合手册标称值（如25℃时10kΩ），异常则需更换。
