乐华25V15电源维修是一项需要细致操作和专业知识的技术工作,该电源模块广泛应用于乐华品牌的多种显示设备中，其性能稳定性直接影响整机的运行状态，维修过程中，需遵循系统化的排查流程，结合电路原理分析和实际测量数据，才能高效定位故障点并完成修复。
维修前的准备工作
在进行乐华25V15电源维修前,需做好充分的准备工作，包括安全防护、工具准备和资料查阅，必须确保电源模块已完全脱离供电系统，并等待高压滤波电容充分放电（建议使用大功率电阻进行放电操作），避免触电风险，需准备专业维修工具，如数字万用表、示波器、隔离变压器、焊接设备（含焊锡、松香助焊剂）、镊子、螺丝刀套装等，建议查阅该电源模块的电路原理图和维修手册，了解其电路结构、关键测试点参数及常见故障代码，为后续维修提供理论支持。

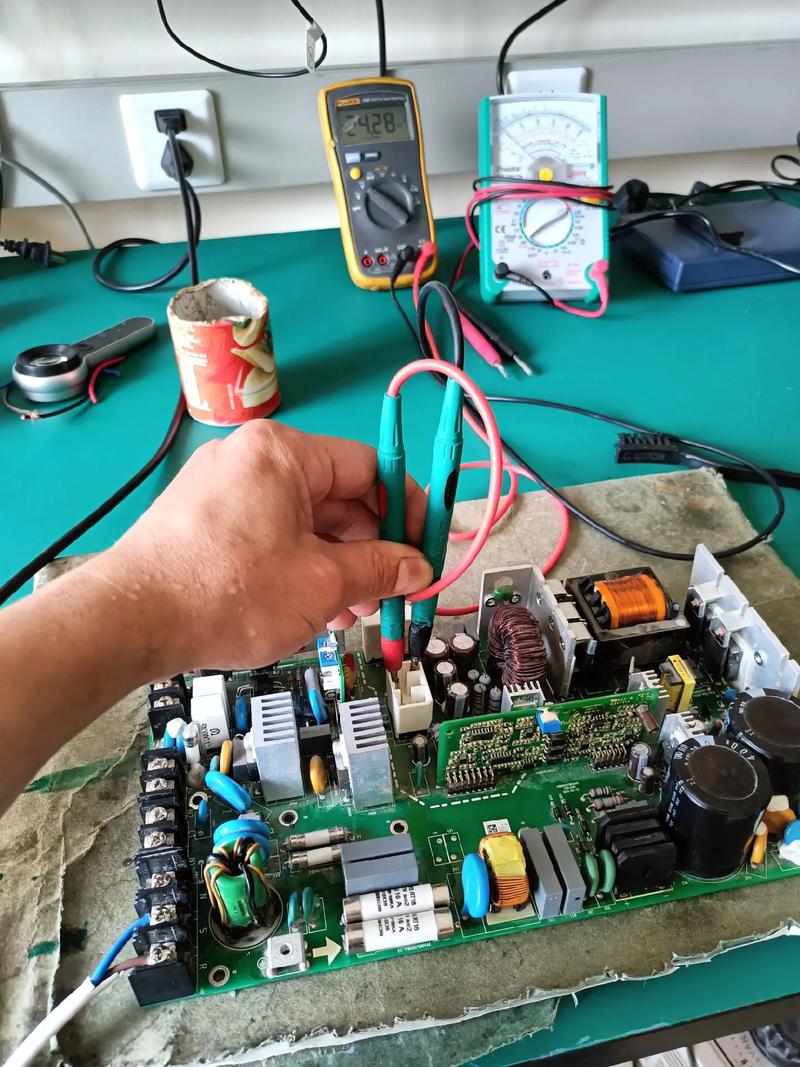

故障现象与初步排查
乐华25V15电源的常见故障现象包括无输出电压、输出电压偏低、输出电压不稳、电源发出异响或整机无法开机等，针对不同现象，需进行初步排查：
- 外观检查：观察电源板是否有明显烧毁痕迹、元件鼓包、虚焊或电解液泄漏等情况，重点检查保险管是否熔断（保险管熔断通常说明存在严重短路故障）。
- 输入端检测：使用万用表电阻档测量电源输入端（AC插头）的阻值，正常情况下应有一定阻值（几十至几百欧姆），若阻值接近零，则说明输入回路存在短路，需重点检查整流桥、EMI滤波电路（如压敏电阻、X/Y电容）等元件。
- 开机瞬间检测：通过隔离变压器为电源供电，监测开机瞬间输出端电压是否建立，若电压瞬间出现后迅速消失，可能是保护电路启动或负载短路导致。
电路分段检测与故障定位

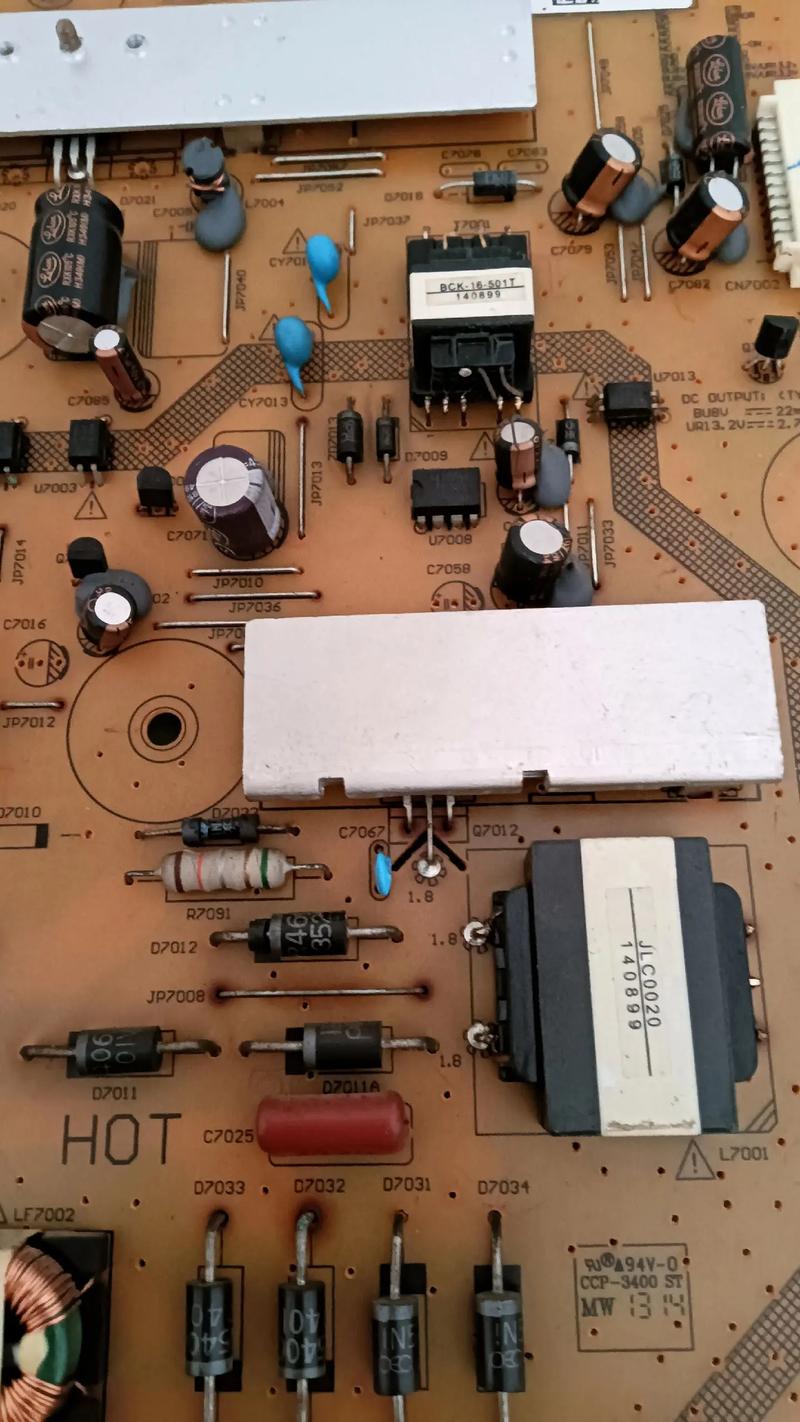

乐华25V15电源通常采用反激式开关电源架构,主要分为输入整流滤波、PWM控制、开关变压器、输出整流滤波及保护电路等部分，维修时需分段检测：
输入整流滤波电路检测
该部分包括保险管、EMI滤波电路、整流桥及滤波电容，重点检测项目如下：
- 保险管：若熔断，需先排查短路故障点，切勿直接更换保险管通电，否则可能扩大故障。
- 整流桥：用万用表二极管档测量其正反向特性，若短路或开路，需更换同型号整流桥。
- 滤波电容：检查是否鼓包、漏液，用万用表电容档测量容量是否衰减，耐压值是否符合要求（常见为400V/220μF）。
PWM控制与开关振荡电路检测
PWM控制芯片是该部分的核心（常见型号如VIPer12A、KA3842等），需检测其供电、反馈及驱动输出信号：
- 供电电压：测量PWM芯片VCC引脚电压，正常工作时应在12-18V之间（启动电压通常大于16V，维持电压约8-12V），若无电压，需检查启动电阻（如100kΩ-1MΩ高阻值电阻）是否开路。
- 反馈电路：检测光耦（如PC817）是否正常，测量光耦接收端发光二极管正向压降（约1.2V）和三极管极间电阻，若异常需更换，同时检查取样电阻（如输出端分压电阻）是否变值。
- 开关管：开关场效应管（如K2655、2SK3563等）是易损元件，需测量其D-S极间电阻，若短路需更换，并检查栅极驱动电阻是否开路。

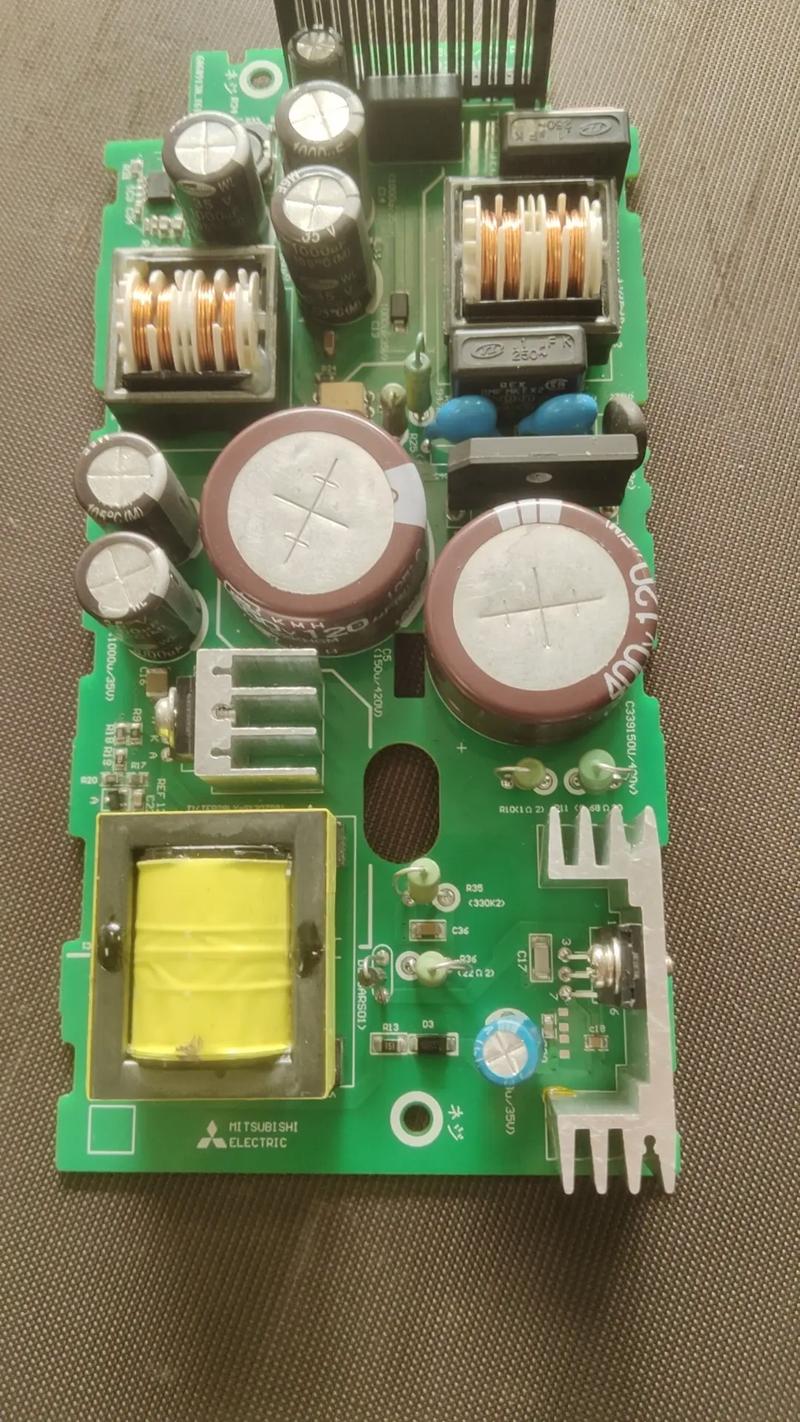

输出整流滤波电路检测
输出部分常见故障为电压异常或无输出,需重点检测：
- 整流二极管：用万用表二极管档测量其正向导通压降（约0.5-0.7V）和反向电阻，若短路或开路需更换。
- 滤波电容：检查电容是否鼓包、漏电，测量容量及ESR值（等效串联电阻），ESR过大会导致输出电压纹波增大。
- 负载电路：断开负载，测量空载输出电压，若电压恢复正常，说明负载存在短路；若仍异常，则故障在电源本身。
保护电路检测
该电源通常具备过流、过压、欠压保护功能，若保护电路误动作会导致电源无法正常工作，需检测：
- 过流保护：检查电流取样电阻（通常为小阻值贴片电阻，如0.1Ω/1W）是否变值或开路。
- 过压保护：检测稳压二极管（如18V、20V等）是否击穿，取样反馈回路是否正常。
常见故障案例分析
以下是乐华25V15电源的典型故障及维修方法：
| 故障现象 | 可能原因 | 维修方法 |
|---|---|---|
| 无输出电压，保险管熔断 | 整流桥短路、开关管击穿、EMI滤波电容短路 | 更换损坏元件，重点检查开关管D-S极间电阻及整流桥正反向特性 |
| 输出电压偏低（如15V降至10V） | 滤波电容容量衰减、负载过重、反馈回路异常 | 测量输出电容容量，断开负载测空载电压，检查光耦及取样电阻是否正常 |
| 输出电压不稳，纹波大 | 滤波电容ESR过大、PWM芯片供电不稳 | 更换ESR电容，检查VCC端电压是否有波动，检查启动电容是否失效 |
| 电源发出“吱吱”异响 | 开关变压器磁芯饱和、负载短路 | 检查输出整流二极管是否短路，测量开关变压器绕组阻值是否异常，排查负载 |
维修后的测试与注意事项
故障修复后,需进行严格测试以确保电源安全可靠：
- 空载测试：先不接负载，通电测量输出电压是否正常，稳定后持续运行30分钟，观察是否有发烫元件。
- 带载测试：接入等效负载（如假负载电阻），测量满载时电压稳定性及纹波（纹波应小于100mV）。
- 温度测试：触摸关键元件（如开关管、整流桥、滤波电容）温度，若异常发热需检查散热或电流是否过大。
- 安全规范：维修时注意元件间距，避免短路；更换高压元件（如电容、整流桥）需确保耐压值符合要求；焊接完成后清理焊渣，防止短路。
