开关电源维修试题及答案涵盖了理论知识和实操技能,是电子维修领域的重要考核内容，以下从基础理论、故障分析、维修步骤及实例解析等方面展开详细说明，帮助维修人员系统掌握开关电源的维修要点。
开关电源基础理论

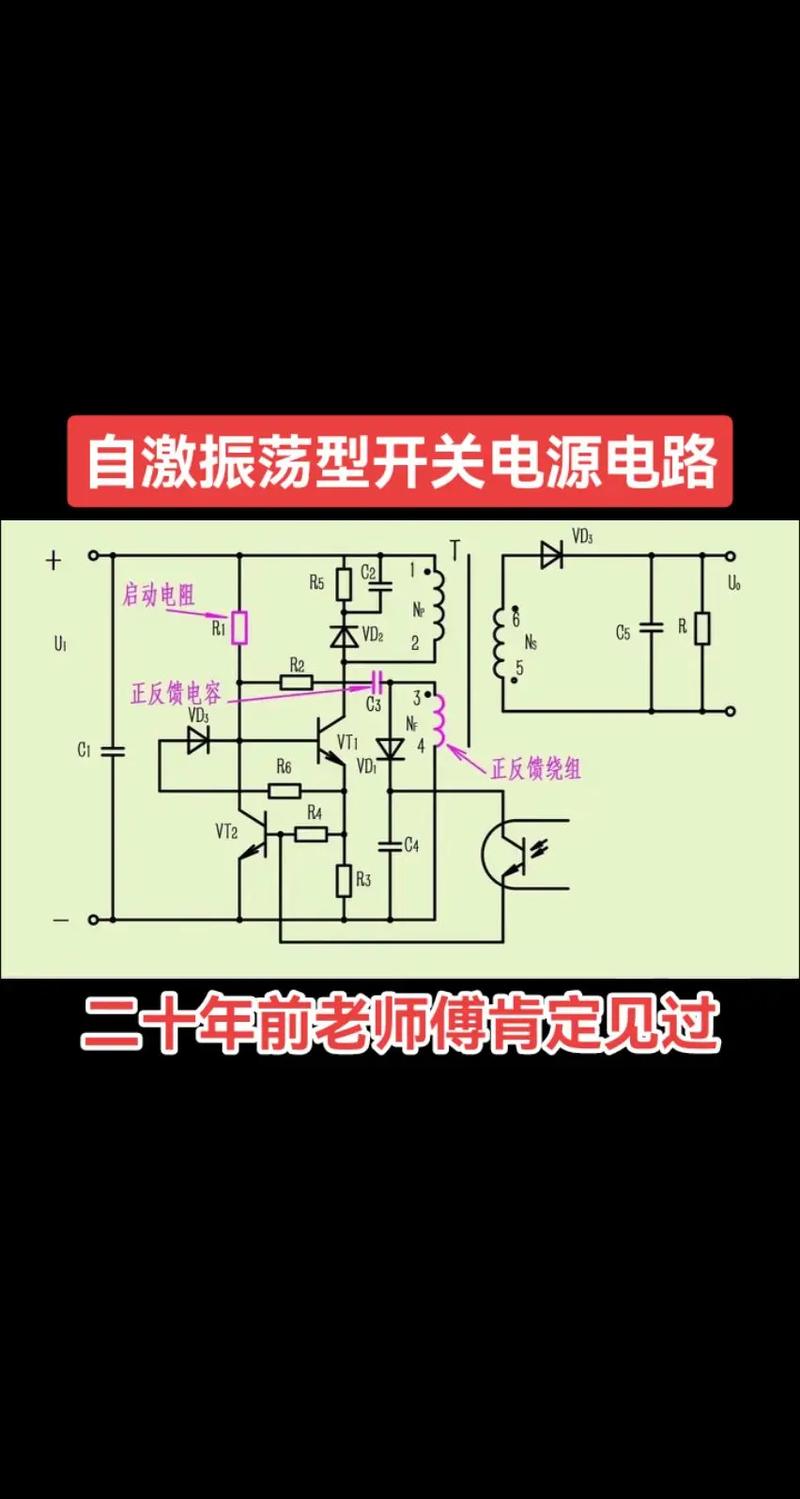

开关电源通过调整开关管的导通与关断时间,实现电压变换，具有效率高、体积小等优点，其核心组成部分包括输入整流滤波电路、高频变换电路、控制电路、输出整流滤波电路及保护电路，控制电路通过PWM（脉宽调制）信号调节开关管占空比，稳定输出电压，常见拓扑结构有 buck（降压）、boost（升压）、flyback（反激）、forward（正激）等，不同结构适用于不同功率和电压场景。
常见故障类型及原因分析
开关电源故障可分为无输出、输出电压异常、过热、噪声大等几类，无输出故障通常由保险丝熔断、启动电阻开路、开关管击穿或PWM控制器损坏引起；输出电压偏高或偏低多与反馈电路故障（如光耦、稳压管损坏）或取样电阻变值相关；过热问题一般源于散热不良、负载过重或开关管损耗增加；噪声大则可能是滤波电容失效或变压器振动导致，以下为典型故障现象及可能原因的对应关系：
| 故障现象 | 可能原因 |
|---|---|
| 无输出，保险丝熔断 | 输入整流桥短路、开关管击穿、滤波电容短路 |
| 输出电压为0 | 启动电路故障（如启动电阻开路）、PWM芯片未工作、变压器开路 |
| 输出电压偏高 | 反馈回路开路（如光耦损坏）、误差放大器故障、稳压二极管击穿 |
| 输出电压纹波大 | 输出滤波电容失效、续流二极管特性不良、负载电流超过额定值 |
维修步骤与注意事项
维修开关电源需遵循安全规范,首先切断电源并放电，避免触电或元件损坏，具体步骤如下：
- 外观检查：观察保险丝是否熔断、元件有无烧焦、虚焊或鼓包，如滤波电容顶部鼓包需直接更换。
- 静态测量：用万用表测输入端电阻，若阻值接近0Ω，说明整流桥或开关管短路；测PWM芯片供电端电压，若无电压，检查启动电路。
- 动态测试：确认无明显短路后，可逐步加电测试，用示波器观察PWM芯片输出驱动信号波形，若波形异常，检查芯片及其外围电路。
- 重点元件排查：对易损件如开关管、整流桥、电解电容进行重点检测，可用替换法验证。
维修时需注意：避免带电操作，防止静电损坏芯片；更换元件需选用同型号或参数替代品，尤其是开关管的耐压值和电流容量需匹配；修复后需满载测试，验证电压稳定性和温升情况。
典型维修实例
实例1：某12V/5A开关电源无输出
- 检查过程：保险丝完好，测输入端电阻正常；测PWM芯片UC3845的7脚供电电压为0V（正常应为12V），顺电路查启动电阻（如100kΩ）已开路；更换启动电阻后，7脚电压恢复正常，输出电压恢复。
- 启动电阻老化失效导致芯片无法启动。
实例2：输出电压纹波过大
- 检查过程：测输出滤波电容两端电压纹波达1V（正常应小于50mV），判断电容容量下降；更换同规格电容后，纹波降至30mV，故障排除。
- 电解电容因长期使用导致等效串联电阻（ESR）增大，滤波性能下降。
维修技能提升要点

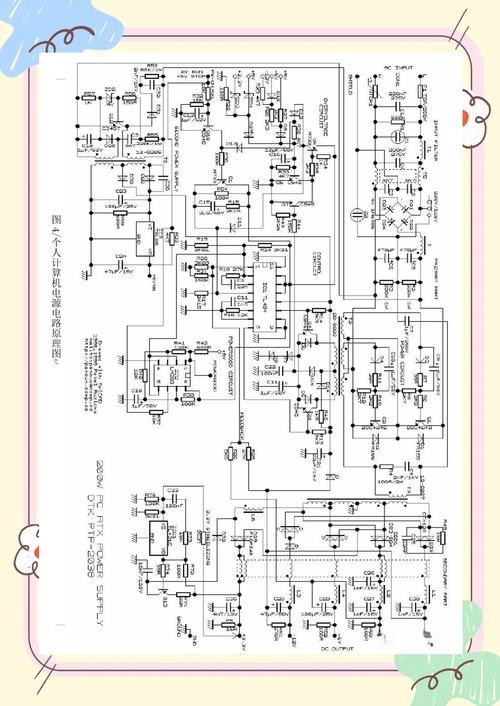

维修人员需熟悉常用PWM芯片（如UC3845、TL494）的工作原理及引脚功能，掌握示波器、万用表等工具的使用方法，积累经验是关键，可通过分析不同故障案例，总结规律，若开关管多次击穿，需检查尖峰吸收电路是否失效；若输出电压随负载变化明显，反馈回路响应速度可能不足。
相关问答FAQs
Q1：开关电源维修时，如何判断PWM芯片是否损坏？
A1：可通过以下方法判断：1）测芯片供电脚电压是否正常，若无电压，检查供电电路；2）若供电正常，测输出驱动脚（如UC3845的6脚）有无PWM波形，若无，可能芯片损坏；3）替换法：用同型号芯片替换，若恢复正常，则确认原芯片损坏，需注意，外围元件故障（如定时电阻开路）也会导致芯片无输出，需逐一排查。
Q2：维修后开关电源空载电压正常，但加载后电压大幅下降，可能是什么原因？
A2：此类故障通常与负载能力不足或反馈调节异常有关：1）检查输出整流二极管是否正向压降过大（如肖特基二极管特性退化）；2）测开关管电流检测电阻是否变值，导致限流提前动作；3）反馈回路补偿电容失效，使环路响应变慢；4）变压器绕组局部短路，带载时磁饱和导致输出下降，需逐一检测上述元件，重点排查整流二极管和电流检测电阻。
