ps-42k8电源维修是一项需要专业知识和严谨操作的技术工作，该电源模块通常应用于工业设备或高端电子系统中，其稳定性和可靠性对整个设备运行至关重要，维修过程中需遵循系统化的排查流程，结合理论分析与实际测量，逐步定位故障点并加以修复，同时需注意安全规范,避免二次损坏或触电风险。
维修前的准备工作与安全注意事项
在进行ps-42k8电源维修前，必须做好充分准备，确保维修过程安全高效，需准备专业工具，包括万用表（数字式万用表优先，具备电压、电流、电阻、二极管档位）、示波器（用于检测开关波形）、电烙铁（建议选用恒温烙铁，功率30-50W）、吸锡器、热风枪、螺丝刀套装、绝缘胶带、酒精及清洁棉等，需仔细查阅电源的技术手册，了解其输入电压范围、输出电压电流规格、拓扑结构（如采用LLC谐振、PWM控制等）及关键芯片型号（如PWM控制器、MOSFET、整流桥等），维修前务必切断输入电源，并在断电后等待10-15分钟，让高压滤波电容充分放电，可用万用表电容档测量残余电压，确保低于安全值（如36V以下）后再进行操作，操作过程中需佩戴防静电手环，避免静电损坏敏感元件，同时保持工作台面整洁,防止小零件丢失或短路。
故障排查的系统性流程
ps-42k8电源的故障排查需遵循“先外后内、先简后繁、先静态后动态”的原则,逐步缩小故障范围。

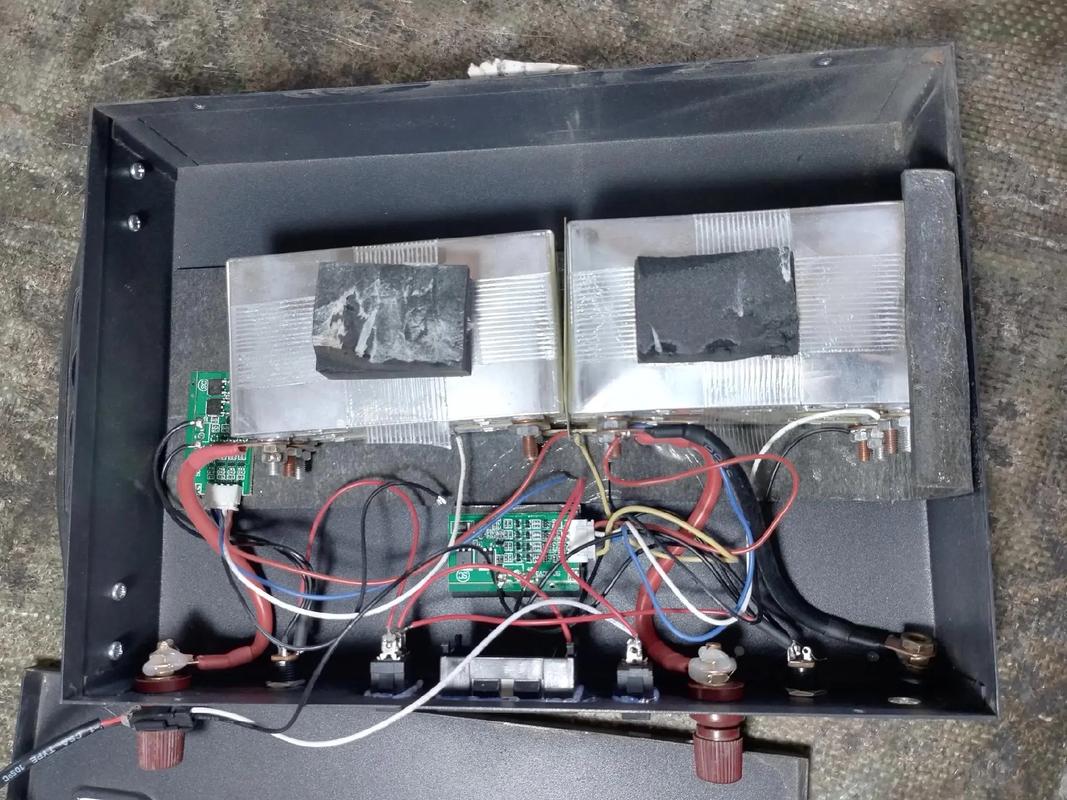

外观与初步检查
首先检查电源外壳是否有变形、烧焦、裂纹等异常现象，观察散热片是否松动或积灰过多，接着检查输入输出端子的连接是否牢固，有无虚焊或氧化痕迹，对于可拆卸的电源模块，需检查内部是否有明显的元件损坏，如保险管是否熔断（保险管熔断通常说明存在严重短路故障）、电容是否鼓包、漏液或炸裂，电阻是否有烧黑、开裂现象，以及MOSFET、整流二极管等功率器件是否有裂痕或烧蚀痕迹，若发现保险管熔断，切勿直接更换后通电，需先排查后级短路故障,否则可能扩大损坏范围。
输入电路检测
输入电路主要包括EMI滤波电路和整流滤波电路，用万用表电阻档检测EMI滤波电路的共模电感是否开路，X电容、Y电容是否失效或短路，正常情况下，共模电感的直流电阻应接近0Ω（几欧姆至几十欧姆），X电容（跨接在L、N线之间）电阻应为无穷大，Y电容（跨接在L/N与地之间）电阻也应较大（通常大于100kΩ），接着检测整流桥，用二极管档测量四个二极管的正向压降（约0.5-0.7V）和反向电阻（应无穷大），若发现二极管短路或开路，需整块更换，最后检测输入滤波电容（通常为高压电解电容，如400V/100μF），用万用表电容档测量容量是否在标称值的±20%范围内，并用电阻档检测其是否漏电（充电后电阻应趋于无穷大）。

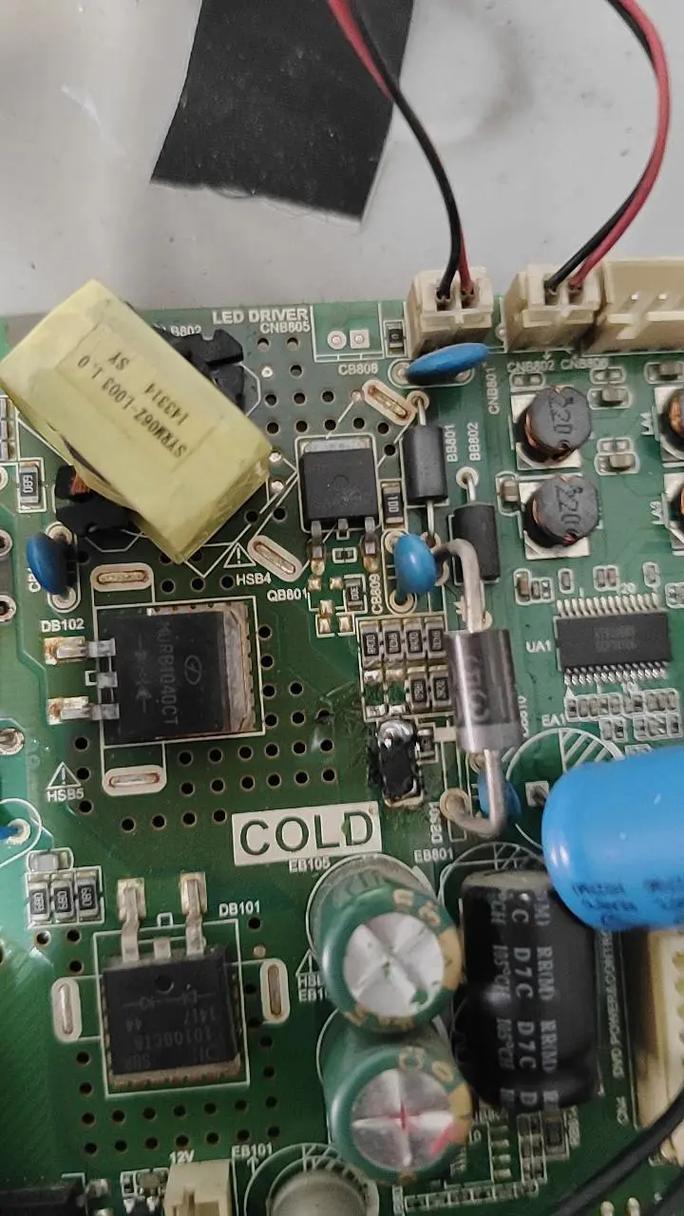

功率变换电路检测
功率变换电路是电源的核心，通常包括PWM控制器、MOSFET/IGBT、变压器、输出整流电路等，若输入电路正常但无输出，需重点检测此部分，检查PWM控制器（如UC384x、LD7552等）的工作条件：供电脚（如VCC）电压是否正常（通常为12-20V），启动脚（如Vstart）电压是否达到启动阈值，反馈脚（如FB/COMP）电压是否稳定，若VCC电压异常，需检查供电电路（如RCD缓冲电路或辅助绕组整流电路）是否正常，用示波器检测PWM控制器的输出驱动波形（通常为方波，频率几十kHz），若无驱动波形，可能是控制器损坏或保护电路动作（如过流、过压保护），若有驱动波形但无输出，需检测MOSFET是否击穿（用万用表二极管档检测D-S极是否短路），变压器初级绕组是否开路，以及输出整流二极管（如肖特基二极管）是否短路或开路，对于同步整流电路,还需检测同步驱动芯片和MOSFET的工作状态。
输出与反馈电路检测
输出电路主要包括输出滤波电容和负载检测，用万用表直流电压档测量各路输出电压（如+12V、+5V、+3.3V等）是否正常，若某路电压异常，需检查该路的滤波电容是否失效、整流电路是否损坏，以及负载是否短路（可断开负载后测量空载电压，判断故障在电源还是负载），反馈电路通常采用电压反馈（如TL431、光耦PC817）或电流反馈，需检测TL431的基准电压（2.5V）是否正常，光耦是否导通（用万用表测量c-e极间电压，导通时约0.7-1.2V），以及反馈分压电阻是否变值，若反馈电路异常,会导致输出电压偏离或无输出。
保护电路检测
ps-42k8电源通常具备过压保护（OVP）、过流保护（OCP）、过热保护（OTP）等功能，若电源反复启动或输出电压波动，可能是保护电路误动作，需检测OVP电路的稳压管是否击穿，分压电阻是否变值；OCP电路的电流检测电阻（通常为毫欧级）是否开路或变值；OTP的热敏电阻或温度开关是否失效，保护电路故障需谨慎处理,避免强行通电导致元件损坏。
常见故障案例与维修技巧
以下是ps-42k8电源维修中常见的故障案例及解决方法：
| 故障现象 | 可能原因 | 检测方法 | 解决方法 |
|---|---|---|---|
| 通电后无输出，保险管熔断 | 输入整流桥短路、MOSFET击穿、输出短路 | 用万用表二极管档检测整流桥、MOSFET D-S极电阻 | 更换损坏元件，检查负载是否短路 |
| 输出电压偏低 | 反馈电路异常、输入电压不足、滤波电容失效 | 测量反馈电压、输入电压、电容容量 | 调整反馈电阻、更换滤波电容 |
| 输出电压波动 | 保护电路误动作、负载不稳定、PWM控制器异常 | 检测保护电路信号、断开负载测试 | 更换保护元件、稳定负载、更换控制器 |
| 电源发出异常噪音 | 变压器松动、散热风扇故障、元件虚焊 | 检查变压器固定、风扇转动、焊点 | 紧固变压器、更换风扇、补焊焊点 |
维修后的测试与验证
故障修复后，需进行严格测试以确保电源恢复正常，进行空载测试，接通输入电源，测量各路输出电压是否稳定在标称值，纹波电压是否在允许范围内（如+12V路纹波应小于120mV），然后进行带载测试，接入假负载（如电子负载仪或等效电阻），逐步增加负载电流，观察输出电压是否稳定，有无过温现象，进行长时间老化测试（如4小时以上），监测电源的温度、电压稳定性及噪音,确保无异常后才能投入使用。
相关问答FAQs
问题1：ps-42k8电源通电后立即烧保险管，如何快速定位故障点？
解答：立即烧保险管通常说明后级存在严重短路，首先断开电源，用万用表二极管档检测输入整流桥的四个二极管是否短路，再检测MOSFET的D-S极是否击穿（正常情况下，D-S极间电阻应为无穷大，用二极管档测量正向压降约为0.5V，反向电阻无穷大），若整流桥或MOSFET击穿，需进一步检查驱动电路是否异常（如PWM控制器输出持续高电平），以及变压器初级绕组是否短路，若以上元件正常，需检查输出整流二极管是否短路,导致电流过大烧保险。
问题2：ps-42k8电源输出电压纹波过大，可能的原因有哪些？
解答：输出电压纹波过大通常与滤波电路、开关频率或负载有关，首先检查输出滤波电容是否失效（用万用表电容档测量容量，若低于标称值50%需更换），或电容ESR（等效串联电阻）过大（可用ESR表测量），检查开关频率是否正常（用示波器测量PWM输出波形，频率应符合设计值，若频率偏低可能导致纹波增大），负载电流过大或负载突变也可能导致纹波增大，需检查负载是否稳定，检查PCB布局是否合理，输出回路是否有过长或大面积接地，必要时增加滤波磁环或并联小电容（如10nF陶瓷电容）以抑制高频纹波。
