如何高效调试RFID硬件设备?

RFID技术硬件调试是确保RFID系统稳定、高效运行的关键环节,涉及硬件组件的选型、安装、配置及故障排查等多个维度,调试过程需综合考虑读写器、标签、天线及环境因素之间的协同作用,通过系统化测试优化性能参数,解决信号干扰、读取距离不足、识别率低等典型问题,以下从硬件组件、调试流程、常见问题及解决方案等方面展开详细说明。

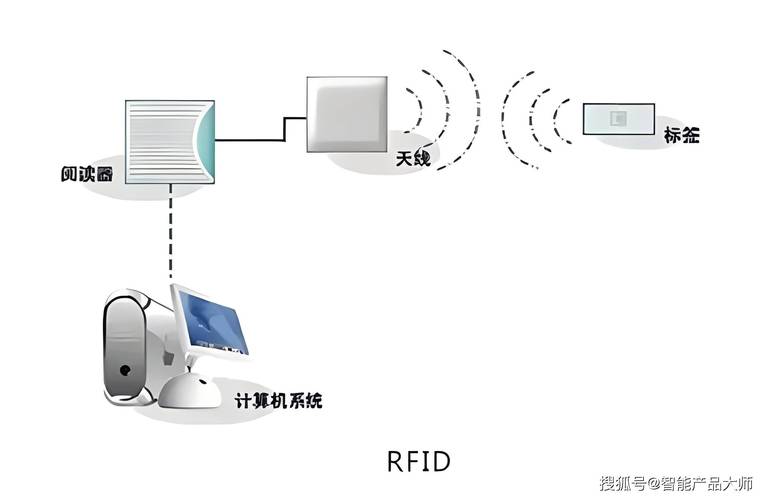

如何高效调试RFID硬件设备?-图1
(图片来源网络,侵删)

RFID硬件调试的核心组件及特性

RFID系统的硬件调试需围绕三大核心组件展开:读写器、电子标签(标签)和天线,各组件的性能参数直接影响系统整体效果,调试前需明确其技术特性。

  1. 读写器:作为系统的控制核心,读写器的发射功率、频率范围、接口类型(如RS232、RS485、以太网)及协议支持(如EPCglobal Class-1 Gen-2、ISO 18000-6C)是调试重点,UHF频段(860-960MHz)读写器的发射功率需符合当地无线电 regulations(如中国不超过4W),过高功率可能导致信号干扰,过低则影响读取距离。

  2. 电子标签:标签分为无源、有源和半有源三种,调试时需关注标签的频率匹配度、灵敏度、读写次数及环境适应性,无源标签依赖读写器供电,其读取距离通常为1-10米,而有源标签可达百米,但需定期更换电池,标签的天线设计(如偶极天线、微带天线)和封装材质(如抗金属标签、耐高温标签)需与应用场景匹配,如在金属表面部署时需选择带屏蔽层的抗金属标签。

  3. 天线:天线负责发射和接收射频信号,其增益、波束宽度、极化方式(线极化/圆极化)及阻抗匹配(通常为50Ω)是调试关键,高增益天线(如8dBi)适合远距离定向读取,但波束较窄;低增益天线(如5dBi)则适合近距离广域覆盖,极化方式需与标签天线一致,例如线极化天线在标签方向不确定时可能产生极化失配,导致读取率下降。

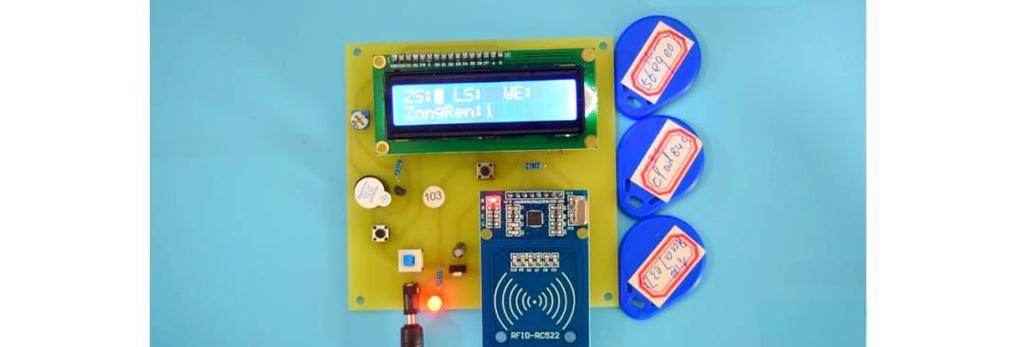

    如何高效调试RFID硬件设备?-图2
    (图片来源网络,侵删)

RFID硬件调试的系统化流程

硬件调试需遵循“先单后整、先静态后动态”的原则,分阶段验证各组件功能及系统协同性。

硬件准备与基础检查

  • 组件选型与兼容性测试:确保读写器、标签、天线的频率一致(如均为915MHz),接口类型匹配(如读写器以太口与交换机连接),使用万用表检测天线馈线通断及阻抗,避免因线路接触不良或阻抗不匹配(如75Ω馈线接入50Ω接口)导致信号反射。
  • 供电稳定性检查:读写器通常需DC 12V/24V供电,需确认电源功率满足峰值需求(如读写器最大功率20W,需选用输出功率≥30W的电源),避免电压波动导致设备重启或性能下降。

单组件功能测试

  • 读写器自检:通过读写器管理软件(如Impinj Speedway Reader、Alien ALR-xxx0)读取设备固件版本、温度、信号强度等参数,验证其正常工作,通过软件设置读写器发射功率为20dBm,观察是否可正常调整。
  • 标签响应测试:使用固定式读写器或手持式读写器,对单个标签进行读取测试,记录读取距离、成功率及响应时间,将标签置于天线正前方,逐步增加距离,记录稳定读取的最大值(如5米),对比标签标称参数(如6米),分析差距原因。
  • 天线方向性测试:将天线固定于支架,通过信号分析仪(如频谱分析仪)检测其辐射方向图,确认波束宽度是否符合预期,定向天线的半功率波束宽度应为30°±5°,过宽可能导致信号分散,影响距离。

系统联调与性能优化

  • 多标签识别测试:部署批量标签(如50个),模拟实际应用场景,统计单位时间内的识别数量及漏读率,在传送带上以1m/s速度移动标签,目标识别率为99%,若实际为95%,需调整读写器多标签识别算法(如Q值调整)或天线位置。
  • 抗干扰测试:在复杂环境中(如含金属设备、电机、WiFi路由器)测试信号稳定性,使用频谱分析仪扫描环境噪声频段,若发现同频干扰(如915MHz附近有WiFi信号),可通过调整读写器信道(如切换至920MHz)或增加滤波器解决。
  • 距离与角度优化:通过调整读写器与天线的距离(通常不超过1米,避免信号衰减)及天线角度(如垂直偏移±15°),找到最佳信号覆盖区域,在仓储场景中,天线安装高度需确保标签在货架不同层均能被有效读取,可通过3D建模仿真信号分布。

环境适应性验证

  • 极端环境测试:在高温(如+50℃)、低温(如-20℃)、潮湿(如85%RH)环境下运行系统,验证硬件稳定性,户外使用的读写器需具备IP67防护等级,避免雨水侵入导致短路。
  • 移动场景测试:针对车载或手持式读写器,测试其在移动过程中的信号连续性(如读写器以30km/h速度移动,标签识别中断次数≤1次/分钟)。

常见硬件问题及解决方案

调试过程中,典型问题多集中于信号、距离及识别率方面,需结合具体场景分析解决。

问题类型 可能原因 解决方案
读取距离不足 发射功率设置过低、天线增益不足、标签灵敏度低 增加读写器发射功率(如从18dBm调至23dBm),更换高增益天线(如5dBi→8dBi),选用高灵敏度标签(如-80dBm替代-70dBm)。
标签漏读率高 多标签冲突、天线极化不匹配、金属干扰 调整读写器Q值(如从4调至15),改用圆极化天线,在标签周围加装吸波材料减少金属反射。
信号不稳定 环境同频干扰、供电电压波动、馈线损耗过大 切换读写器工作信道,使用稳压电源,缩短馈线长度(建议≤3米)或更换低损耗馈线(如LMR-400)。
读写器频繁断连 接口松动、散热不良、固件版本冲突 检查并紧固接口(如RJ45网线),增加散热风扇,升级读写器固件至最新版本。

相关问答FAQs

Q1:RFID标签在金属表面无法读取,如何解决?
A:金属表面对射频信号有强反射和屏蔽作用,导致标签无法正常工作,解决方案包括:①选用抗金属标签,其自带屏蔽层可隔离金属干扰;②调整标签安装角度,如垂直于金属表面放置,减少信号反射;③增加读写器发射功率或使用近场天线(如天线与标签距离≤10cm),提升近场耦合效率。

Q2:如何判断RFID天线是否损坏?
A:可通过以下方法判断:①使用频谱分析仪检测天线端口信号强度,若发射功率比正常值低10dB以上,可能存在天线损坏或馈线问题;②用万用表测量天线阻抗,若偏离50Ω±10Ω,说明天线内部短路或开路;③更换正常天线测试,若系统读取距离恢复正常,则确认原天线损坏,需更换同型号天线。

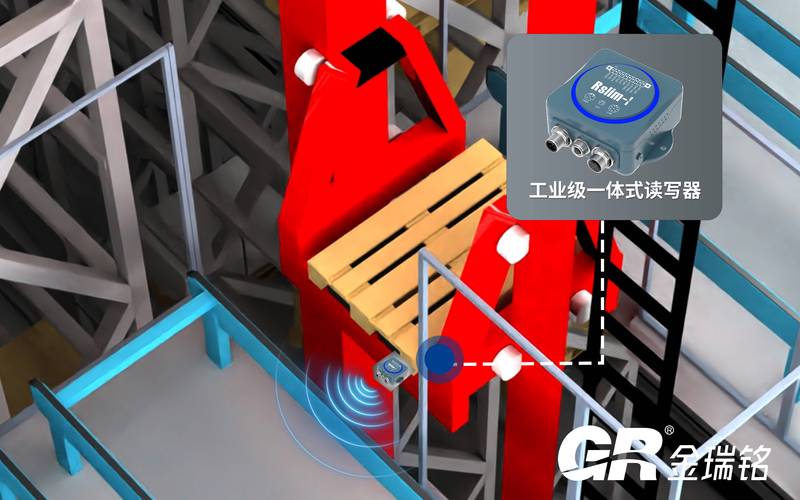

如何高效调试RFID硬件设备?-图3
(图片来源网络,侵删)
