抗干扰（EMC）技术是现代电子设备设计中不可或缺的核心环节，随着电子系统向高频化、集成化、智能化发展，电磁环境日益复杂，设备自身的电磁骚扰（EMI）可能影响其他设备正常工作，同时外界电磁干扰也可能导致设备性能下降甚至失效，通过EMC技术实现设备在电磁环境中的兼容性,已成为保障电子系统可靠运行的关键。
EMC技术涵盖电磁骚扰抑制和电磁抗干扰设计两大方向，具体实施需从“源-路径-敏感体”三个维度入手，首先是抑制骚扰源，通过优化电路设计减少电磁发射，例如在开关电源中采用软开关技术降低开关瞬间的电压电流变化率，或在数字电路中合理布局时钟线、降低时钟频率等，其次是切断传播路径，电磁干扰主要通过传导和辐射两种方式传播，传导干扰需在电源线、信号线上加装滤波器（如LC滤波、π型滤波），抑制高频噪声；辐射干扰则需通过屏蔽设计实现，例如使用金属机箱、屏蔽罩或屏蔽材料（如导电布、吸波材料）阻断电磁波传播，同时确保接地良好，避免接地阻抗过大形成新的干扰路径，最后是提高敏感设备的抗扰度，通过电路加固（如增加TVS管、压敏电阻等保护元件）、软件滤波（如数字信号平均处理、冗余校验）等方式,降低设备对干扰的敏感程度。

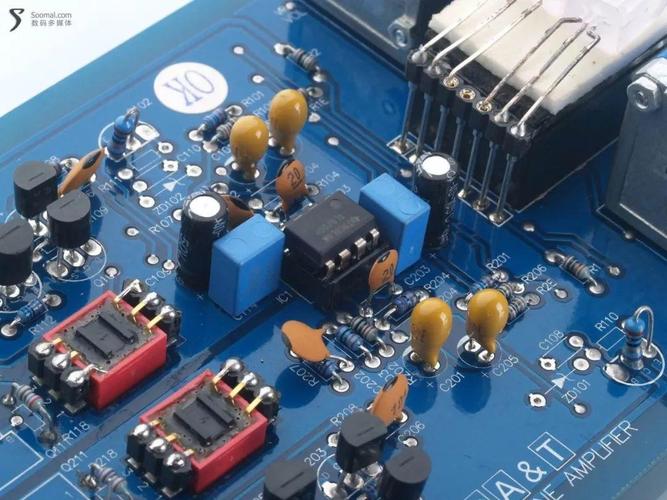

在实际应用中，EMC设计需结合具体场景采取综合措施，在PCB设计中，应遵循“3W原则”（线间距大于3倍线宽）减少串扰，采用多层板设计将电源层与地层相邻形成去耦电容，关键信号线包地处理；在系统级设计中，可通过分区布局将高噪声模块（如电源模块、射频模块）与低噪声模块（如传感器模块、数字处理模块）隔离，并通过滤波连接器实现信号线的滤波，滤波器的选择需根据干扰频率特性确定，低频干扰采用铁氧体磁环，高频干扰则需选用电容滤波器；屏蔽设计则需注意孔缝泄漏问题，对通风孔采用金属网或截止波导结构,对接缝处使用导电衬垫确保电连续性。
EMC技术的实施效果需通过测试验证，主要测试项目包括传导骚扰测试、辐射骚扰测试、静电放电抗扰度测试、电快速瞬变脉冲群抗扰度测试等，测试中若发现问题，需根据测试定位结果反向优化设计，例如传导超标可调整滤波器参数，辐射超标可改善屏蔽效能或重新布线，值得注意的是，EMC设计应遵循“早规划、早设计”原则，避免后期修改增加成本，同时需兼顾成本与性能,在满足标准要求的前提下选择最优方案。
相关问答FAQs：
Q1：为什么PCB设计中接地对EMC至关重要？
A1：接地是EMC设计的基础，良好的接地系统可以为干扰电流提供低阻抗回路，减少公共阻抗耦合噪声，在PCB设计中，接地需避免形成接地环路（可通过单点接地或多点接地结合方式解决），同时尽量减小接地阻抗，例如采用大面积覆铜、缩短接地路径等，不合理的接地会导致地线电位波动，使电路通过地线耦合干扰,直接影响系统电磁兼容性。
Q2：如何区分传导干扰和辐射干扰，各自有哪些抑制方法？
A2：传导干扰是通过导线（电源线、信号线等）传播的电磁干扰，频段通常在30MHz以下；辐射干扰是以电磁波形式通过空间传播的干扰，频段多在30MHz以上，传导干扰抑制主要采用滤波技术（如电源线加装共模电感、X/Y电容），辐射干扰抑制则需结合屏蔽（金属机箱、屏蔽罩）、布局优化（减少环路面积、避免平行走线）和滤波（信号线串接磁珠）等方法，两者需根据测试结果针对性设计,有时需综合多种措施才能有效抑制。
