FPGA逻辑锁定技术是一种关键的设计安全与知识产权保护机制,旨在通过物理或逻辑手段将设计逻辑“锁定”在FPGA芯片的特定区域，防止未经授权的访问、复制或篡改，随着FPGA在通信、国防、工业控制等高安全性领域的广泛应用，逻辑锁定技术的重要性日益凸显，其核心目标是在保障设计功能完整性的同时，提升对逆向工程和恶意攻击的抵御能力。
逻辑锁定技术的原理与实现方式

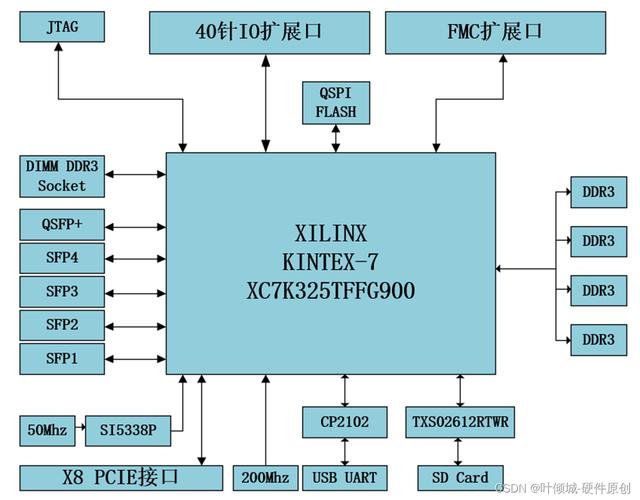

逻辑锁定技术的实现依赖于FPGA的架构特性,主要包括基于物理锁定和基于逻辑锁定两大类，物理锁定通常利用FPGA制造过程中的物理不可克隆功能（PUF），通过芯片制造过程中产生的微小、唯一的物理差异生成密钥，将密钥与设计逻辑绑定，Xilinx的FPGA部分型号集成了eFuse技术，可通过熔断特定熔丝来存储加密密钥，而Altera（Intel）则采用类似的技术实现设备唯一标识，物理锁定的优势在于密钥与芯片硬件强绑定，难以被提取或破解，但缺点是灵活性较低，一旦密钥丢失或损坏，整个设计可能无法使用。

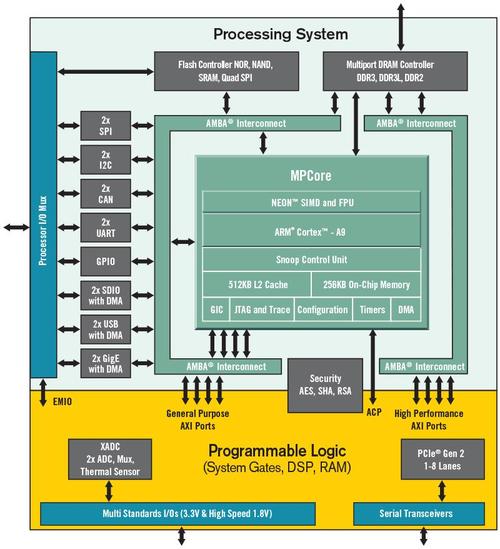

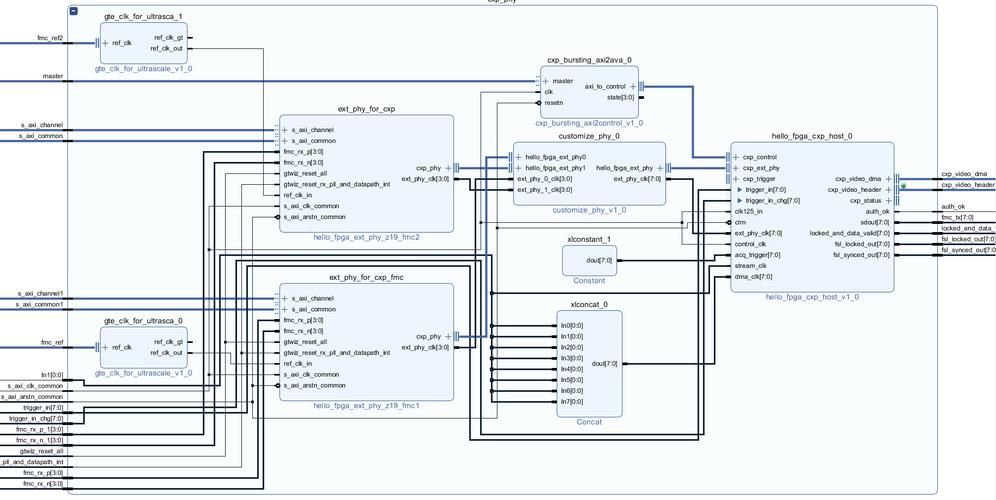

逻辑锁定则更侧重于设计层面的保护,通过在逻辑设计中插入可配置的“锁”模块，仅当输入正确的密钥时，这些模块才会释放正确的信号路径，使设计正常工作，常见的逻辑锁定技术包括基于混淆电路的方法、基于密钥控制的门级锁定以及基于状态机的访问控制等，在设计中插入一个由密钥控制的 multiplexer（多路选择器），只有当密钥正确时，多路选择器才会选择正确的数据路径，否则输出错误或随机数据，基于部分可重构技术的锁定方法也较为流行，即通过动态重构FPGA的部分区域，在未授权状态下锁定关键功能模块的配置权限。
逻辑锁定技术的关键挑战
尽管逻辑锁定技术能有效提升设计安全性,但仍面临多重挑战，首先是安全性问题，传统逻辑锁定方法易受到旁路攻击（如功耗分析、电磁分析）和SAT求解器等自动化破解工具的威胁，攻击者通过分析芯片在不同密钥输入下的功耗差异，或利用布尔满足问题求解工具逆向推导密钥，可能绕过锁定机制，其次是性能与面积开销，逻辑锁定模块的插入会增加设计的延迟、资源占用和功耗，尤其是在高频或资源受限的FPGA应用中，这种开销可能成为设计的瓶颈，密钥管理也是一个难题，如何安全地生成、存储和分发密钥，同时防止密钥在传输过程中被截获或篡改，需要结合硬件安全模块（HSM）或安全通信协议来实现。
主流逻辑锁定技术分类与比较
为了更清晰地展示不同逻辑锁定技术的特点,以下从安全性、灵活性、开销和适用场景四个维度进行对比分析：
| 技术类型 | 安全性 | 灵活性 | 开销（面积/延迟） | 适用场景 |
|---|---|---|---|---|
| 物理PUF锁定 | 高（硬件绑定） | 低（密钥不可更改） | 中等（需额外PUF电路） | 高安全性军事、金融设备 |
| 混淆电路锁定 | 中（易受SAT攻击） | 高（可动态调整混淆策略） | 高（逻辑结构复杂） | 通信算法、加密模块 |
| 密钥控制门锁定 | 中（依赖密钥强度） | 中（需设计锁定模块） | 中等（插入多路选择器） | 通用IP保护 |
| 部分可重构锁定 | 高（动态重构增强安全性） | 高（支持实时锁定/解锁） | 高（需重构控制器） | 需要动态更新的工业系统 |
逻辑锁定技术的优化与发展趋势
针对现有技术的不足,研究者们提出了多种优化方案，结合机器学习算法提升密钥生成和验证的安全性，通过训练神经网络模型识别非法密钥输入，增强对自动化攻击的抵御能力，多层锁定策略也逐渐成为趋势，即在设计的关键路径上叠加多种锁定机制，如物理PUF与逻辑混淆相结合，形成“纵深防御”体系，在标准化方面，IEEE等组织正推动逻辑锁定技术的规范制定，以统一安全评估方法和性能指标，促进技术的产业化应用。
随着量子计算和AI攻击技术的发展,逻辑锁定技术将面临更严峻的挑战，同时也将推动新型安全机制的研究，基于量子加密原理的密钥分发技术，或利用FPGA内部的AI加速模块实现实时安全监控，都可能成为下一代逻辑锁定技术的方向，将逻辑锁定技术与供应链安全结合，确保从设计到制造的全流程安全，也是行业的重要探索方向。
相关问答FAQs
Q1: 逻辑锁定技术是否会增加FPGA设计的开发难度？
A1: 是的，逻辑锁定技术的引入会增加设计的复杂性，开发者需要额外考虑密钥生成模块的集成、锁定逻辑的插入位置以及安全性能的验证，同时需平衡安全性与资源开销，在插入多路选择器锁定时，需确保其对关键路径时序的影响最小化，随着EDA工具对安全设计的支持增强（如Xilinx Vivado中的安全IP核），开发难度正在逐步降低。
Q2: 如何评估FPGA逻辑锁定技术的安全性？
A2: 逻辑锁定技术的安全性需通过多维度评估，包括抗攻击能力（如是否抵御SAT求解器、旁路攻击）、密钥熵（密钥空间的随机性和长度）、以及锁定机制的冗余性，行业标准如NIST SP 800-90B提供了PUF的安全评估框架，而实际测试中通常结合仿真和物理攻击实验，例如使用故障注入攻击或功耗分析工具验证锁定模块的鲁棒性，第三方安全认证（如Common Criteria）也是评估安全性的重要参考。
