LoRa技术作为一种远距离低功耗广域网（LPWAN）通信技术，其组网方式灵活且适配多种应用场景，核心是通过LoRa网关、终端节点及网络服务器构建星型网络拓扑，实现终端数据的高效汇聚与传输，以下从组网架构、关键组件、组网流程、技术参数优化及典型应用场景等方面详细阐述LoRa技术的组网方法。
LoRa组网架构与拓扑结构

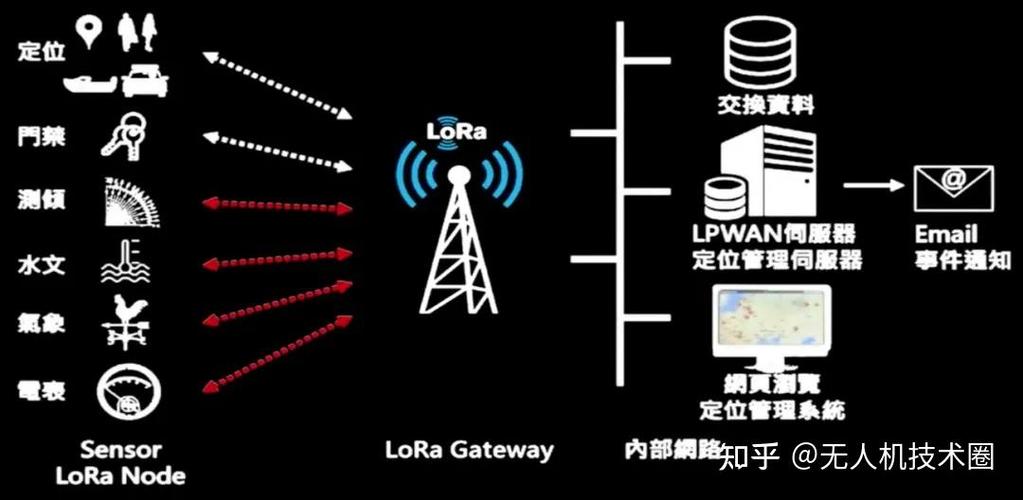

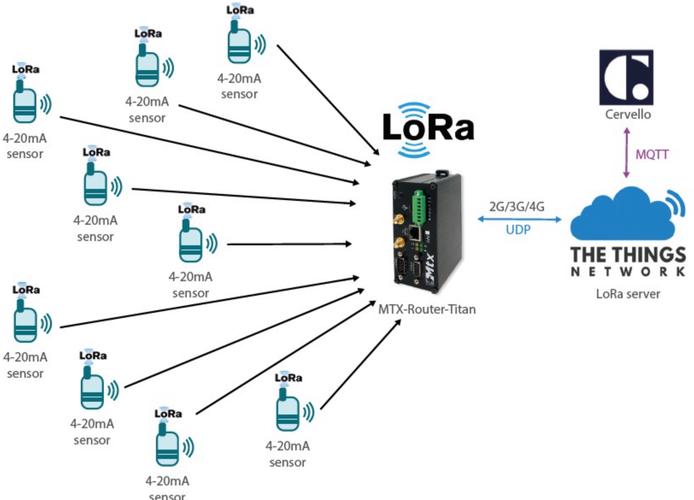

LoRa网络采用典型的星型拓扑结构，终端节点通过LoRa无线协议直接与LoRa网关通信，网关负责将接收到的数据上传至网络服务器，再由网络服务器进行数据解析、分发和管理，这种拓扑结构无需终端节点间中继，降低了部署复杂度和功耗，适合大规模终端接入。
在架构层面，LoRa网络分为三层：
- 终端节点（End Device）：部署在监测现场，如传感器、智能电表等，负责采集数据并通过LoRa射频模块发送，终端节点采用电池供电，需具备低功耗特性，通常工作在休眠-唤醒模式，仅在数据上报或接收指令时激活。
- LoRa网关（LoRa Gateway）：作为核心中继设备，负责接收终端节点的LoRa信号，并通过标准IP网络（以太网、Wi-Fi、4G/5G等）将数据转发至网络服务器，一个网关可同时监听多个信道和扩频因子（SF），覆盖半径可达2-15公里（视环境而定）。
- 网络服务器（Network Server）：负责整个网络的管理与调度，包括终端注册、数据去重、冲突检测、路由选择及应用接口对接，常见的网络服务器开源方案有ChirpStack（原LoRa Server）、TTN（The Things Network）等，商业方案如Semtech Cloud、阿里云LoRa Server等。
组网关键组件与技术参数
LoRa组网需协调多个技术参数，以确保通信可靠性与功耗平衡，核心参数包括：
工作频段
LoRa技术支持全球免许可频段，不同国家和地区使用的频段不同，需符合当地无线电 regulations，常见频段包括：
- EU433：欧洲433MHz频段
- EU868：欧洲868MHz频段
- US915：美国915MHz频段
- CN780：中国780MHz频段（需遵循无线电管理规定）
- AU915：澳大利亚915MHz频段
组网时需根据部署区域选择合法频段，并确保网关与终端节点工作在同一频段。
扩频因子（SF）与带宽（BW）
LoRa通过扩频因子（SF，取值7-12）和带宽（BW，常见125kHz/250kHz/500kHz）调节通信距离与速率，SF值越大，传输距离越远但速率越低，抗干扰能力越强；BW越大，速率越高但距离越近，典型组合如下：
| SF值 | 带宽（kHz） | 数据速率（bps） | 覆盖距离（km） | 适用场景 |
|---|---|---|---|---|
| 7 | 125 | 5470 | 1-2 | 高速率、近距离 |
| 9 | 125 | 1250 | 3-5 | 中等速率、中等距离 |
| 12 | 125 | 98 | 10-15 | 低速率、远距离 |
组网时需根据终端分布密度与业务需求（如数据上报频率、包大小）选择SF与BW，并通过网关配置实现动态调整（如ADR技术，自适应数据速率）。
调制方式与编码率
LoRa采用 chirp 扩频调制，抗多径效应和干扰能力强；编码率（CR，取值1-4）用于前向纠错，CR越高（如CR=4/5），纠错能力越强但速率越低，组网时需根据环境干扰程度选择编码率，通常推荐CR=4/5或CR=4/6。
终端节点类型
LoRa终端节点按通信模式分为三类，需根据业务需求选择：
- Class A：双向终端，终端上行发送数据后，仅在下一两个时隙内接收下行确认（ACK），功耗最低，适用于定期上报数据（如环境传感器）。
- Class B：支持网关定期广播信标（Beacon），终端在固定时隙监听下行指令，适用于低延迟下行场景（如远程控制开关）。
- Class C：终端除发送数据外，持续监听下行信道，下行延迟最低，但功耗较高，适用于实时性要求高的场景（如报警设备）。
LoRa组网实施流程
需求分析与规划
- 覆盖范围评估：根据终端分布区域（城市、郊区、室内外）计算所需网关数量，网关覆盖半径受环境衰减影响，市区约2-5公里，郊区/农村可达10-15公里，可通过无线电传播模型（如Okumura-Hata）估算。
- 业务需求定义：明确终端数据上报频率（如每10分钟一次）、数据包大小（如10-50字节）、是否需双向通信等，以确定终端类型与SF/BW参数。
- 频段与信道规划：根据当地法规选择频段，并划分信道（如EU868频段划分8个125kHz信道），避免网关间信道冲突。
硬件选型与部署
- 终端节点：选择集成LoRa射频芯片（如Semtech SX1276/SX1262）的模块或终端设备，配置唯一设备ID（DevEUI），并设置工作频段、SF、BW等参数。
- LoRa网关：选择支持多信道、多SF并发处理的网关（如RAK831、Semtech MultiTech），部署时应避免遮挡（如楼顶、铁塔），并确保IP网络连通性（以太网或蜂窝网络）。
- 网络服务器：可自建服务器（基于ChirpStack开源方案）或使用云服务（如阿里云IoT、腾讯云LoRa），配置网关信息、应用接入密钥（AppKey）及数据解析规则。
网络配置与调试
- 终端入网：终端首次入网时发送JoinRequest（包含DevEUI），网关转发至网络服务器，服务器验证后返回JoinAccept，终端完成激活（过程称为OTAA，即空中激活），也可预配置DevAddr和会话密钥（ABP方式），安全性较低但无需激活流程。
- 参数优化：启用自适应数据速率（ADR），网关根据终端信号强度（RSSI）和信噪比（SNR）自动调整SF值，平衡网络容量与终端功耗，近距离终端可降低SF以提升速率，远距离终端则提高SF以保障通信。
- 冲突避免：通过LoRaWAN协议的信道评估（CCA）机制，终端在发送前检测信道空闲状态，避免碰撞；同时采用随机退避算法，减少多终端同时发送的概率。
数据链路测试与运维
- 信号质量测试：使用终端设备测试不同位置的RSSI和SNR，确保终端接收灵敏度优于-120dBm（SF12），网关接收灵敏度优于-130dBm。
- 数据完整性验证：测试终端上行数据丢包率（应<5%），以及网络服务器下行指令成功率（Class A终端需在下行窗口内及时响应）。
- 运维监控：通过网络服务器监控网关在线状态、终端电池电量、数据上报频率等，异常时触发告警（如终端离线、信号衰减）。
LoRa组网优势与挑战
优势
- 远距离低功耗：终端电池寿命可达5-10年（Class A，每天上报1次数据），适合偏远地区或难以更换电池的场景。
- 大容量接入：单个网关可支持数千个终端并发（按1%终端每日上报10次数据计算），适合大规模传感器网络。
- 部署成本低：无需建设基站，网关可通过PoE供电或太阳能供电，终端模块成本已降至10-20美元。
- 灵活组网：支持星型拓扑，终端可即插即用，新增节点无需调整网络结构。
挑战
- 频段限制：不同国家频段不同，跨国部署需重新适配；部分频段功率受限（如EU868最大发射功率14dBm），影响覆盖范围。
- 数据速率低：最大速率仅50kbps（SF7，BW500kHz），不适合传输视频等大流量数据。
- 安全性依赖应用层：LoRaWAN协议仅提供链路层加密（如AES-128），应用层数据需额外加密（如DTLS）。
- 网关依赖性：终端与网关直接通信，若网关故障，其覆盖范围内的终端将无法通信，需部署冗余网关保障可靠性。
典型应用场景
- 智慧农业：在农田部署土壤湿度、温度传感器，通过LoRa终端定期上报数据，网关汇聚至云平台，实现灌溉自动化控制。

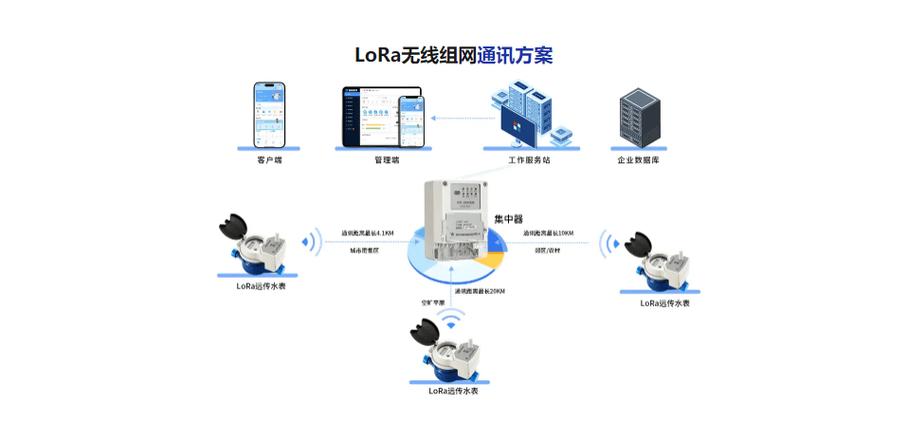

- 智能表计：水表、电表采用LoRa模块自动抄表，解决人工抄表效率低、成本高的问题，数据实时上传至管理系统。
- 城市管网监测：在燃气、供水管道上部署压力传感器，通过LoRa网络监测泄漏风险，终端电池寿命长达10年，无需频繁维护。
- 资产追踪：在物流车辆、集装箱上安装LoRa终端，实时定位并上报位置信息，结合GPS实现低成本、长续航追踪。
相关问答FAQs
Q1：LoRa组网时，如何解决终端节点与网关之间的信号干扰问题？
A1：解决LoRa信号干扰可从三方面入手：① 频谱规划：根据当地法规选择干扰较少的频段，并划分非重叠信道（如EU868的8个125kHz信道），避免网关同频干扰；② 参数优化：采用自适应数据速率（ADR）技术，根据终端信号强度调整SF值，使远距离终端使用高SF抗干扰，近距离终端使用低SF减少占用时间；③ 部署优化：网关尽量远离干扰源（如高压线、WiFi路由器），终端安装时避开金属遮挡，必要时增加外接天线提升接收灵敏度。
Q2：LoRa网络中，终端节点如何实现低功耗运行？
A2：LoRa终端低功耗主要通过以下机制实现：① 休眠-唤醒模式：终端大部分时间处于休眠状态（电流<1μA），仅在数据上报或接收指令时激活（工作电流约10-30mA），通过定时器或外部中断触发唤醒；② Class A/C模式选择：Class A终端仅在发送后的短暂时隙监听下行指令，其余时间休眠，功耗最低；③ 数据压缩：终端对采集的数据进行本地压缩（如去除冗余信息），减少数据包大小，缩短发送时间；④ 关闭不必要模块：如传感器采集完成后关闭ADC模块，通信完成后关闭射频模块,进一步降低功耗。
