康佳K系列开关电源维修常见故障有哪些?

康佳K系列开关电源作为电视、显示器等显示设备的核心供电单元,其故障率较高且维修难度较大,掌握系统化的维修思路和技巧对快速恢复设备正常运行至关重要,以下从故障分类、检修流程、关键元件检测及常见案例等方面展开详细分析,帮助维修人员高效定位问题并排除故障。

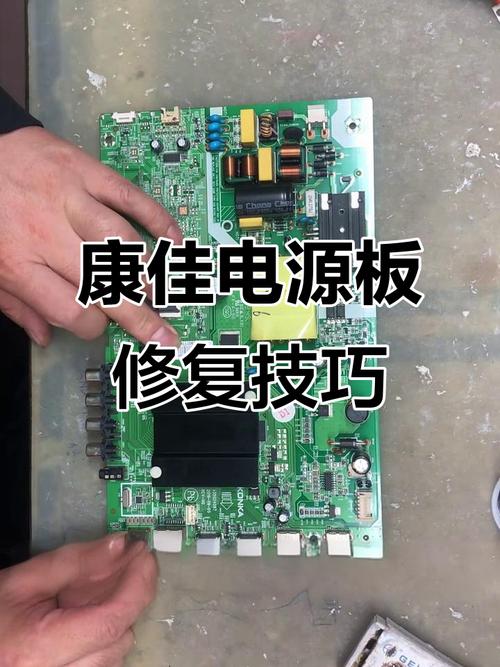

康佳K系列开关电源维修常见故障有哪些?-图1
(图片来源网络,侵删)

故障现象与初步判断

康佳K系列开关电源常见故障表现为无输出、输出电压偏低、输出电压过高、屡烧保险管等,检修前需通过观察法、测量法缩小故障范围:若开机无反应且保险管熔断,多为高压侧短路;若保险管完好但无输出,重点检查启动电路和开关管;若输出电压波动,则可能是负载过重或反馈回路异常,维修时需先断开负载,接假负载测量空载电压,判断故障源于电源本身还是后级电路。

核心电路检修流程

交流输入及抗干扰电路

该部分包括保险管、压敏电阻、互感滤波器及整流桥,保险管熔断需重点检查整流桥是否击穿(可用万用表二极管档测正反向电阻,正常时正向阻值约数百欧,反向无穷大)、滤波电容是否短路(C807等,容量通常为100-470μF/400V),若压敏电阻(RN801)表面开裂,说明电网电压过高,需更换同型号压敏电阻(如DNR14A471),互感滤波器(L801、L802)损坏会导致电磁干扰超标,但少见故障,可通过测量电感值判断(正常时约几mH)。

PFC功率因数校正电路

康佳K系列多采用升压式PFC电路,由集成电路(如NCP1653、ICE2HS01)、开关管(Q801)、储能电感(L803)、PFC输出电容(C810)等组成,若PFC电路不工作,会导致300V直流电压无法提升至380V左右,引起输出电压偏低,检修时需测量PFC芯片供电引脚(如VCC)电压是否正常(通常12-18V),若电压为0,检查启动电阻(R803-R805)是否变值;若芯片供电正常但无驱动输出,需更换芯片,开关管Q801击穿时,需同时检查续流二极管(D805)和C810是否损坏。

PWM开关控制电路

该电路是电源的核心,主要由PWM芯片(如UC3842、NCP1207)、开关管(Q802)、开关变压器(T801)等组成,若芯片VCC端无电压(正常值17V左右),检查启动电阻(R806-R808)及反馈光耦(PC801),若芯片启动后立即停止工作,需测量过流保护引脚(如UC3842的3脚)电压,若超过1V,说明开关管电流过大,需检查开关管是否击穿、R812(电流检测电阻)是否变值,开关管Q802损坏率较高,需用万用表CE结电阻判断(正常时正向阻值约数百欧,反向无穷大),同时更换T801周边的尖峰吸收电容(C815、D808)。

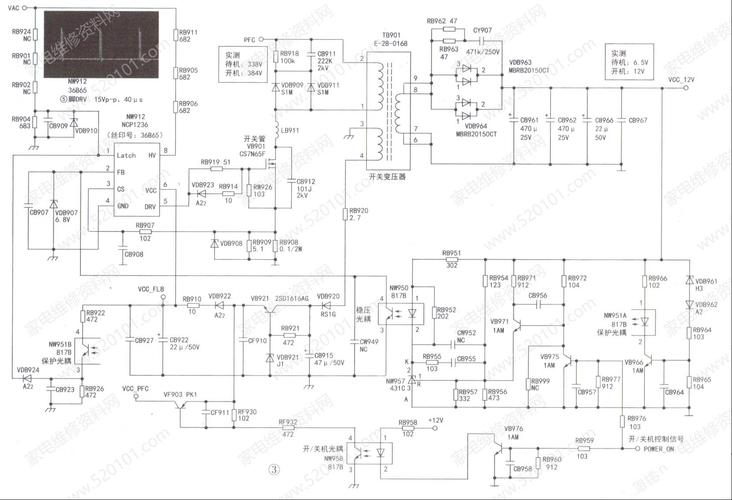

康佳K系列开关电源维修常见故障有哪些?-图2
(图片来源网络,侵删)

反馈及稳压电路

反馈电路包括电压反馈(由光耦PC801、精密稳压芯片TL431组成)和电流反馈(R812),若输出电压偏高,多为TL431或光耦失效,可测量TL431参考端(Ref)电压(正常2.5V),若异常则更换TL431;光耦发光侧二极管正向压降应约1V,接收侧三极管CE结阻值应可控,若输出电压偏低且负载正常,需检查反馈回路分压电阻(如R820、R821)是否变值。

关键元件检测数据参考表

元件类型 常用型号 正常参数范围 检测方法
整流桥 RB156 正向压降0.5-0.7V,反向无穷大 万用表二极管档
PFC开关管 K2655 CE结正向阻值500Ω左右,反向无穷大 万用表电阻档
PWM芯片 UC3842 VCC端17V,输出端0.2-0.5V脉冲示波器测
储能电感 L803 电感值2-4mH 电感表测量
输出滤波电容 EPCOS 1000μF/25V 容量误差±20%,ESR<0.1Ω 电容表测容量,ESR表测损耗

维修注意事项

  1. 安全防护:开关电源部分线路带高压,检修前需对滤波电容放电(用100Ω/5W电阻短接两端),避免触电。
  2. 代换原则:芯片需用原型号或直接代换型号(如UC3842可用KA3842代换),开关管需耐压值、电流值、封装一致。
  3. 负载测试:断开负载后接60W/220V灯泡作假负载,若电压正常,说明故障在后级电路;若电压仍异常,则问题在电源本身。

相关问答FAQs

Q1:康佳K系列电源开机后“嗒嗒”响,输出电压为零,如何检修?
A:“嗒嗒”声通常是保护电路动作所致,重点检查PFC电路和PWM电路,首先测量PFC输出电容C810电压,若无380V电压,说明PFC电路未工作,检查PFC芯片供电、开关管Q801是否击穿;若有380V电压但输出为零,检查PWM芯片UC3842是否起振(测输出端有无脉冲),若无脉冲则检查启动电阻和反馈光耦,常见故障为PFC开关管Q801击穿导致保护启动。

Q2:维修时屡次烧坏开关管Q802,是什么原因?
A:开关管反复损坏通常由以下原因导致:① 尖峰吸收电路故障(C815容量减小或D808开路),导致开关管过压击穿;② 电流检测电阻R812阻值变大,导致过流保护失效;③ 反馈回路开路(如光耦PC801损坏),使PWM芯片输出驱动脉冲占空比过大;④ 开关变压器T801局部短路,导致开关管电流剧增,检修时需逐一排查上述元件,并确保新换开关管为原型号或参数更高的替代品。
