显示器维修完全学习手册涉及基础理论、工具准备、故障诊断、维修操作及安全规范等核心内容，需系统掌握才能高效解决问题，以下从多维度展开详细说明,帮助学习者建立完整的维修知识体系。
（图片来源网络，侵删）
维修前的基础知识储备
显示器维修需先理解其工作原理，主流显示器以LCD、LED为主，核心组件包括电源板、驱动板（主板）、高压板（部分机型）、液晶面板、背光模组等，电源板负责将外部交流电转换为稳定的直流电，为各模块供电；驱动板接收信号源输入，处理后控制液晶面板显示；背光模组则提供光源，通过液晶分子的偏转形成图像，需熟悉常见接口类型（如HDMI、DP、VGA）的针脚定义及信号传输特性，掌握基本电路图识读方法，例如电源部分的整流滤波电路、驱动板的TCON芯片功能等。
维修工具与准备
专业工具是维修的保障，必备工具包括：
- 万用表：用于测量电压、电阻、电流，区分电路故障点（如电容是否短路、二极管是否击穿）。
- 电烙铁与焊台：选择恒温电烙铁（功率30-50W），配合焊锡丝、松香、吸锡器使用，用于更换电子元件。
- 螺丝刀套装：含十字、一字、内六角等规格，应对显示器不同部位的固定螺丝（部分机型含特殊防拆螺丝）。
- 测试线与负载：如假负载（用于电源板空载测试）、信号发生器（模拟输入信号测试驱动板）。
- 放大镜与显微镜：观察液晶面板细微损坏或元件虚焊。
- 绝缘工具：防静电手环、绝缘垫，避免静电击穿敏感元件（如驱动板芯片）。
常见故障分类与诊断流程
显示器故障可按现象分为黑屏、花屏、色彩异常、无法开机等，需遵循“先外后内、先简后繁”原则排查：
无法开机（电源指示灯不亮）
- 外部检查：确认电源线、插座是否正常，尝试更换电源适配器（外置电源机型）。
- 内部排查：断电后测量电源板输出电压（如12V、5V），若无输出，重点检查保险管是否熔断、整流桥是否损坏、开关管（如MOSFET）是否击穿，常见故障点为电源板滤波电容鼓包或漏液，需用万用表电容档检测容量是否下降。
黑屏（指示灯亮，无图像）
- 背光故障：斜向观察屏幕，若隐约可见图像，多为背光问题，检查高压板输出电压（如12V升压至1500V-2000V驱动背光），排查背光灯条是否断裂（可用万用表二极管档测试灯条两端通断）、高压板供电接口是否松动。
- 驱动板故障：若屏幕全黑且无背光，可短接驱动板与液晶面板的排线接口，观察是否有图像输出，若无，则驱动板TCON芯片或主控芯片损坏。
花屏、色彩异常或条纹干扰
- 信号线问题：检查接口针脚是否氧化、弯曲，更换信号线排除接触不良。
- 驱动板故障：花屏多为驱动板供电不足（如3.3V、5V电压不稳）或TCON芯片虚焊，需补焊芯片或测量供电电路。
- 液晶面板损坏：若屏幕出现固定色块、水波纹，可能是液晶面板受压或老化，维修成本较高，建议更换面板。
其他故障
- 亮度异常：检查背光调节电路（如驱动板的PWM信号输出）或光敏传感器（自动亮度机型）。
- 按键失灵：多为按键板排线接触不良或按键开关损坏，需重新插接或更换按键组件。
核心部件维修操作示例

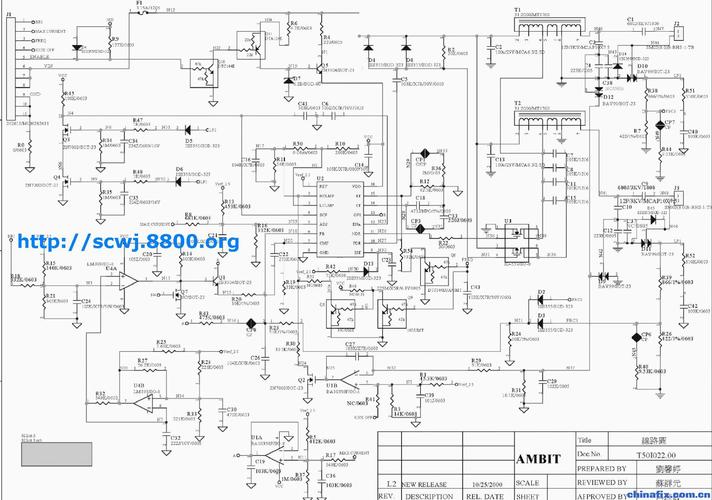

以电源板维修为例：
（图片来源网络，侵删）
- 断电放电：拔掉电源线，短接电源板大容量电容两端（用电阻或螺丝刀）释放残余电荷。
- 目测检查：观察电容是否鼓包、电阻是否烧黑、PCB板是否有铜线断裂。
- 测量关键点电压：通电后（需隔离变压器保护）测量桥式整流后输出电压（约300V），若无则检查保险管和整流桥；若电压正常但无输出，重点检测开关管（如K2645）是否击穿、PWM控制器（如UC3842）是否起振。
- 元件更换：用吸锡器拆卸损坏元件（如滤波电容、开关管），注意更换元件的参数（耐压值、容量、尺寸）需原规格一致，焊接后需用绝缘胶带防止短路。
维修安全规范
- 防触电：维修前务必断电，大容量电容需彻底放电，避免高压电击。
- 防静电：佩戴防静电手环，避免在干燥环境下操作，防止静电击穿CMOS芯片。
- 防短路：焊接时避免锡渣掉落，使用尖头烙铁精准操作，焊后用酒精清洁助焊剂残留。
- 操作规范：拆卸时按顺序记录螺丝位置，避免装反；更换液晶面板需全程佩戴手套，防止指纹污染。
相关问答FAQs
Q1：显示器屏幕出现一条竖直黑线，是什么原因？如何维修？
A1：竖直黑线多为液晶面板内部排线断裂或驱动IC损坏，若黑线位置固定且边缘无渗色，可能是排线接触不良，可重新插接排线接口；若无效，则需更换液晶面板，因面板维修成本高（通常占整机50%以上），建议联系售后或考虑更换新显示器。
Q2：维修时发现电源板保险管熔断，直接更换同规格保险管后再次熔断，是什么问题？
A2：保险管熔断通常意味着后级电路存在短路故障，需重点检查整流桥是否击穿、开关管是否漏电、滤波电容是否短路，可用万用表二极管档测量开关管D-S极、整流桥交流端是否导通，找到短路元件更换后，再通电测试,避免盲目更换保险管导致元件扩大损坏。
